Installation der Inneneinheit
Schritt 1: Installationsort auswählen
Nach Vereinbarung mit dem Kunden empfehlen Sie einen Installationsort.
Schritt 2: Rahmen für Wandmontage installieren
1. Hängen Sie den Rahmen für Wandmontage an der Wand ein. Richten Sie ihn mit einer
Wasserwaage horizontal aus, und dann markieren Sie Bohrpunkte für Befestigungs-
bohrungen an der Wand.
2. Mit einer Schlagbohrmaschine bohren Sie die Befestigungsbohrungen in der Wand (der
Durchmesser des Bohrers muss den Dübeln entsprechen), und stecken Sie die Dübel in die
Bohrungen hinein.
3. Befestigen Sie den Rahmen mit Schrauben (ST4.2X25TA) an der Wand, und ziehen Sie am
Rahmen, um sich zu vergewissern, dass er gut befestigt ist. Wenn sich ein Dübel löst,
bohren Sie eine andere Bohrung in der Nähe aus.

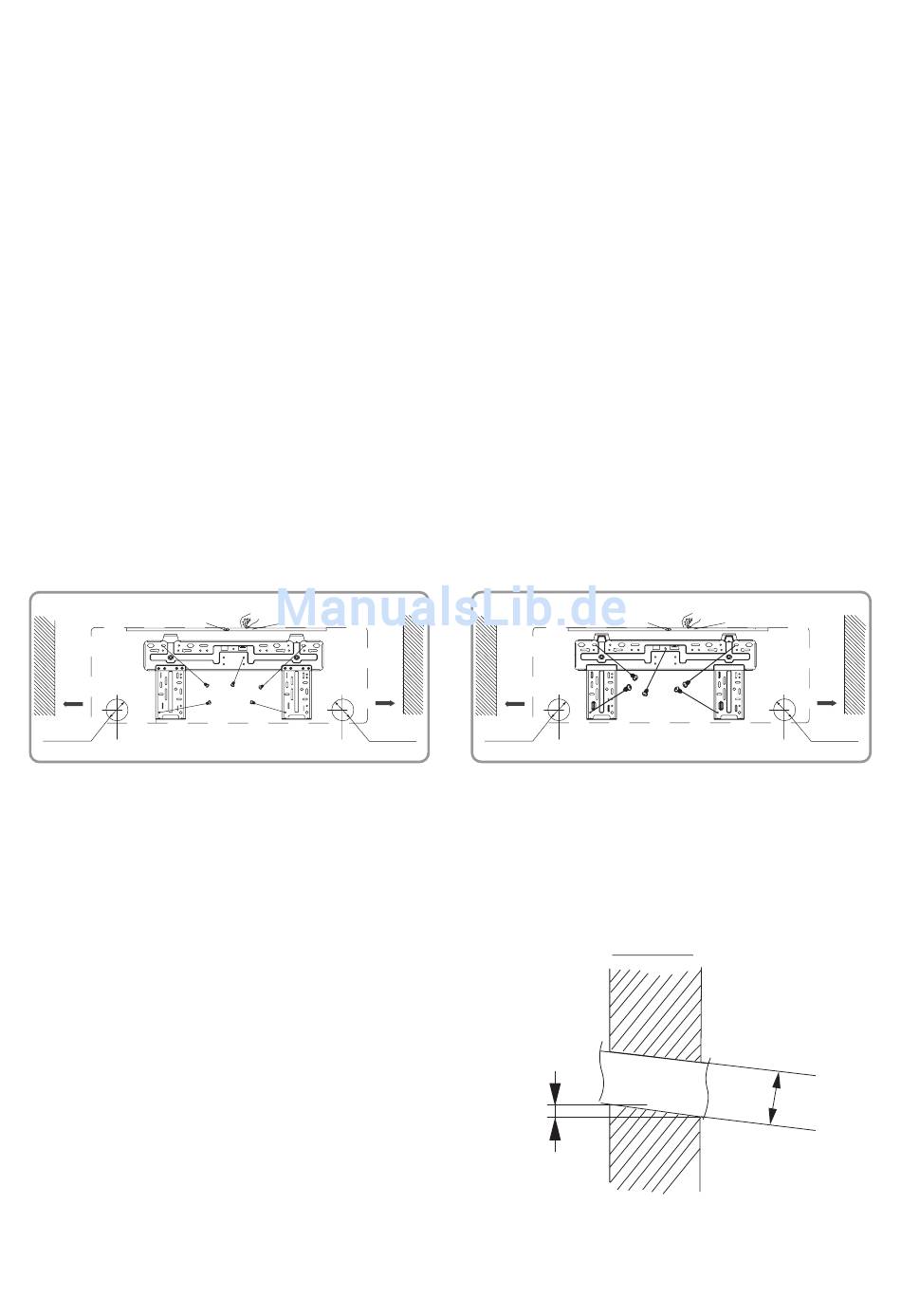

Schritt 3: Bohrung für Rohre herstellen
1. Wählen Sie eine Stelle für die Bohrung für Rohre aus. Die Stelle muss der Verlegungs-
richtung der Rohre entsprechen. Die Bohrung für Rohre sollte sich etwas unter dem Rahmen
für Wandmontage befinden, wie im Bild unten dargestellt.
Wand
Mittenmarkierung
min.
150
mm
zur
Wand
links
Φ 55 mm
Bohrung hinten für Rohre
2. An der ausgewählte Stelle machen Sie eine Bohrung von Φ 55 mm zum Ausführen der
Rohre. Die Bohrung für Rohre sollte ein leichtes Gefälle (5–10°) zur Außenseite aufweisen,
um einen guten Wasserablauf sicherzustellen.
Hinweise:
• Während des Bohrens achten Sie auf
Staubschutz, und ergreifen Sie
entsprechende Sicherheitsmaßnahmen.
• Die Dübel gehören nicht zum Lieferumfang
und müssen getrennt gekauft werden.
Gerät 09K
Wasserwaage
Bohrung hinten für Rohre
Wand
Wand
min.
min.
150
150
mm
mm
zur
zur
Wand
Wand
links
rechts
Φ 55 mm
Φ 55 mm
Bohrung hinten für Rohre
Innenseite
5–10°
19
Gerät 12K
Mittenmarkierung
Wasserwaage
Bohrung hinten für Rohre
Außenseite
Wand
min.
150
mm
zur
Wand
rechts
Φ 55 mm
Ф55
