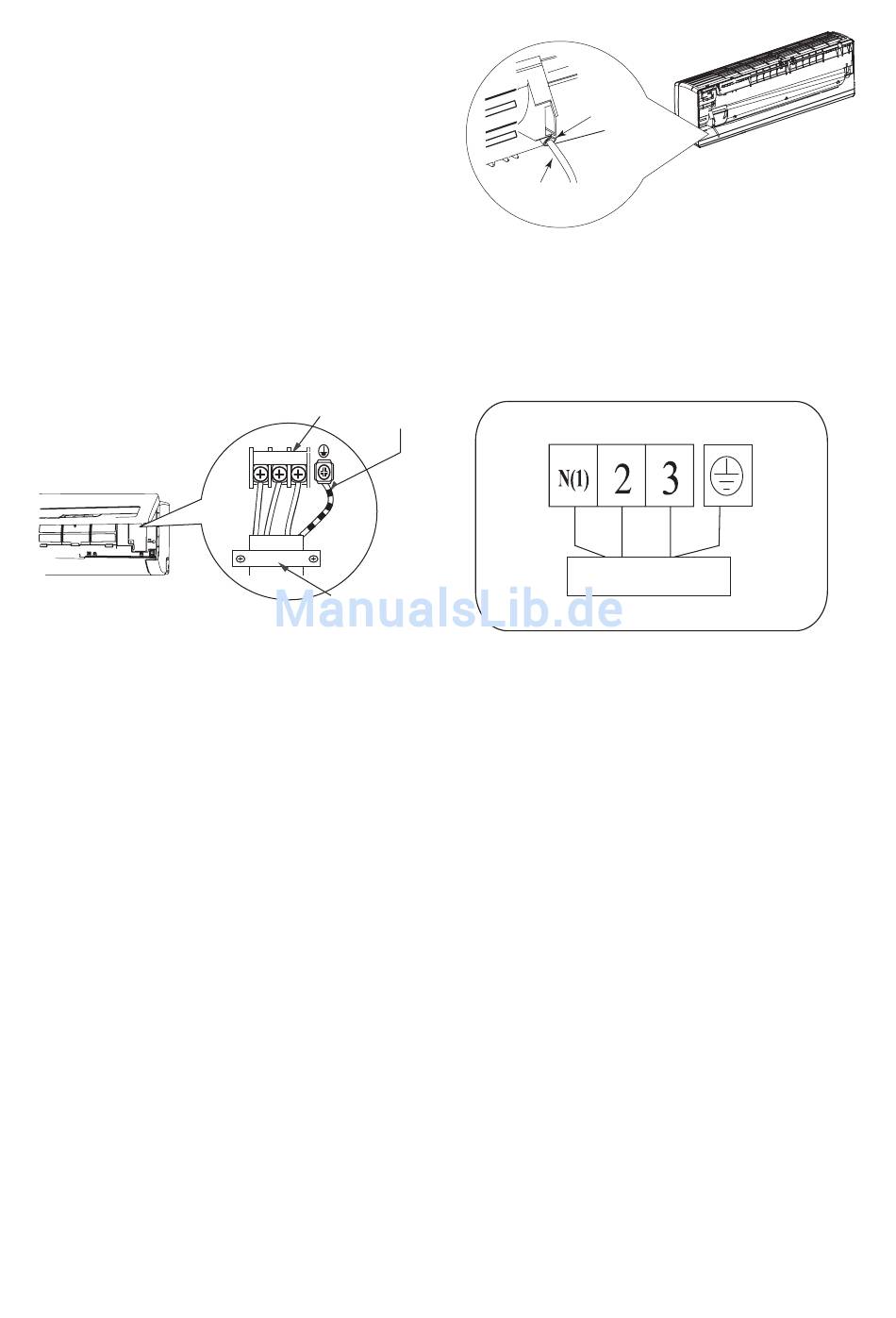

2. Ziehen Sie das Stromversorgungskabel
durch die rückseitige Durchführung in der
Inneneinheit, und führen Sie das Kabel
frontseitig heraus.
3. Entfernen Sie die Kabelschelle, schließen
Sie die Leiter des Stromversorgungskabels
an der Klemmleiste (Leiterfarben
beachten), ziehen Sie die Schrauben auf
der Klemmleiste fest, und dann befestigen
Sie das Stromversorgungskabel mit der
Kabelschelle.
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie mit der Schraube.
5. Schließen Sie die Frontklappe.
Hinweise:
• Alle elektrischen Leiter an der Innen- und Außeneinheit müssen durch qualifizierte Personen
angeschlossen werden.
• Ist die Länge des Verbindungskabels nicht ausreichend, kaufen Sie ein neues, ausreichend
langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu
erhalten.
• Wird die Klimaanlage über eine Steckdose angeschlossen, sollte der Stecker nach der
Beendigung der Installation leicht zugänglich sein.
• Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis
befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig getrennt werden,
wobei die Schaltkontakte im geöffneten Zustand einen Abstand von mindestens 3 mm
aufweisen müssen.
Erdleiter
Klemmleiste
N
( 1 )
2
3
Kabelschelle
Durchführung
Stromversorgungs-
kabel
07, 09, 12, 18K mit Wärmepumpe
blau
Anschluss der Außeneinheit
22
schwarz braun
gelbgrün
