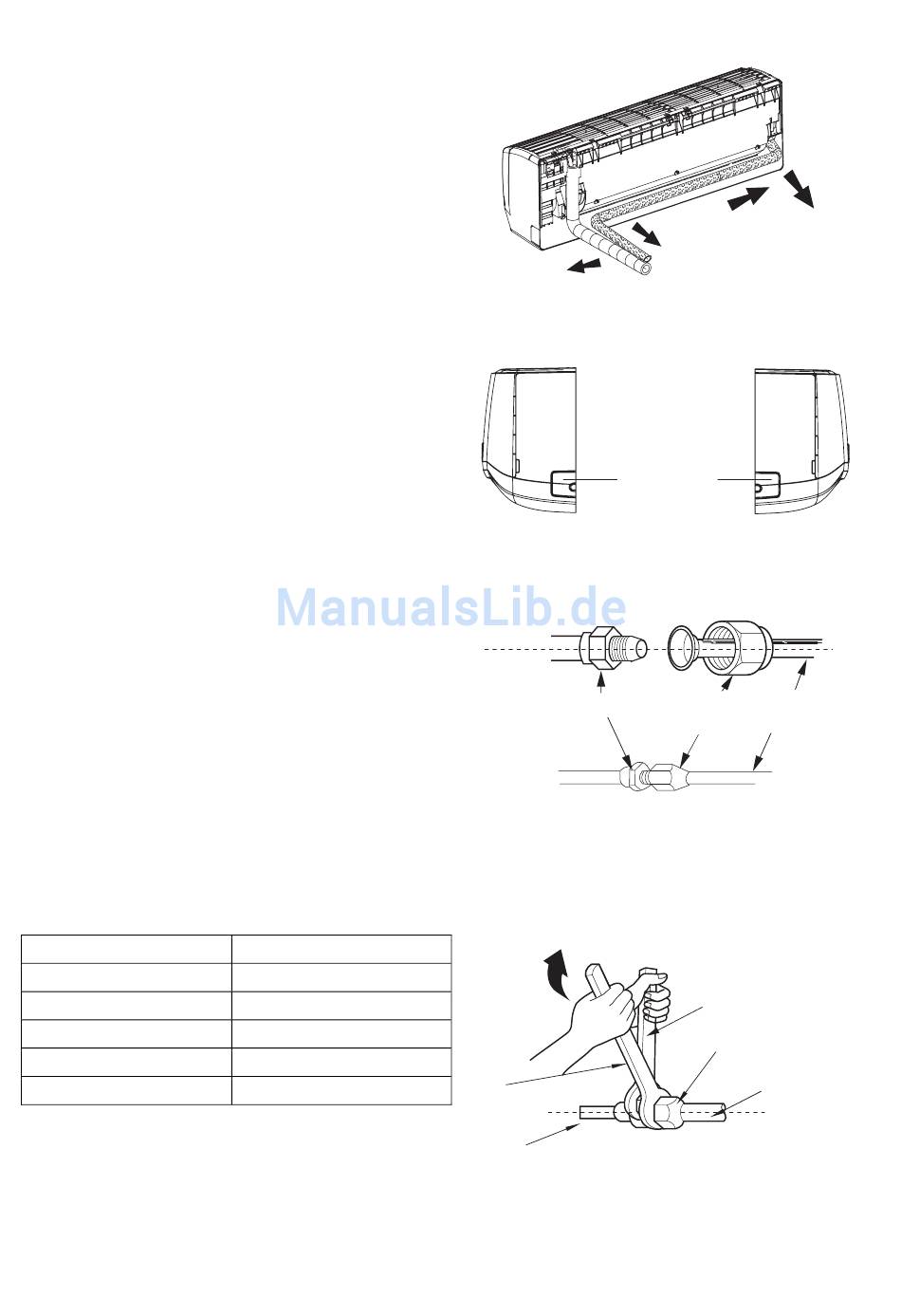

Schritt 4: Rohre herausführen
1. Die Rohre können von recht, rechts hinten,
links oder links hinten aus dem Gerät
herausgeführt werden.
2. Sollen die Rohre von links oder von rechts
herausgeführt werden, schneiden Sie ein
entsprechendes Loch im Unterteil des
Gehäuses heraus.
Schritt 5: Rohre der Inneneinheit anschließen
1. Richten Sie die Rohrachsen gegeneinander
aus, und schieben Sie den Verbindungs-
abschnitt des Rohrs vom Gerät in das
aufgeweitete Ende des Verbindungsrohrs.
2. Ziehen Sie die Überwurfmutter von Hand
an.
3. Stellen Sie den Drehmomentschlüssel
gemäß der Tabelle unten ein. Setzen Sie
den normalen Schlüssel auf den Rohr-
Verbindungsabschnitt, den Drehmoment-
schlüssel auf die Überwurfmutter auf.
Ziehen Sie die Überwurfmutter mit dem
Drehmomentschlüssel fest.
Sechskantmutter
Ø 6 mm
Ø 9,52 mm
Ø 12 mm
Ø 16 mm
Ø 19 mm
Drehmoment
15-20 Nm
30-40 Nm
40-55 Nm
60-65 Nm
70-75 Nm
20
rechts
links
ausschneiden
Verbindungsabschnitt
Verbindungs-
abschnitt
Rohr Inneneinheit
links
links
hinten
rechts hinten
rechts
Loch
Verbindungs-
Überwurf-
rohr
mutter
normaler
Schlüssel
Überwurfmutter
Verbindungsrohr
