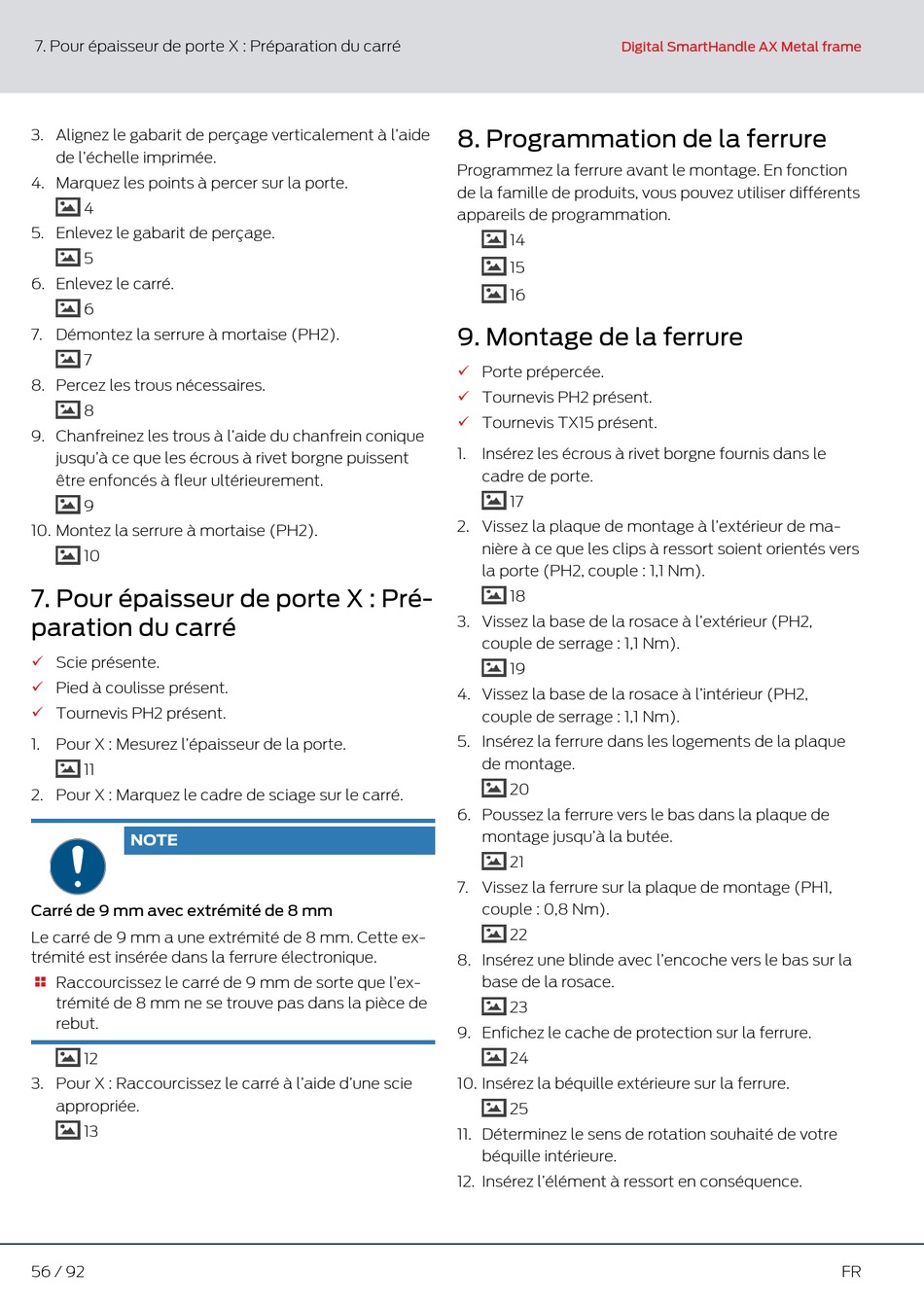

7. Pour épaisseur de porte X : Préparation du carré
3. Alignez le gabarit de perçage verticalement à l'aide
de l'échelle imprimée.
4. Marquez les points à percer sur la porte.
4
5. Enlevez le gabarit de perçage.
5
6. Enlevez le carré.
6
7. Démontez la serrure à mortaise (PH2).
7
8. Percez les trous nécessaires.
8
9. Chanfreinez les trous à l'aide du chanfrein conique
jusqu'à ce que les écrous à rivet borgne puissent
être enfoncés à fleur ultérieurement.
9
10. Montez la serrure à mortaise (PH2).
10
7. Pour épaisseur de porte X : Pré-
paration du carré
Scie présente.
ü
Pied à coulisse présent.
ü
Tournevis PH2 présent.
ü
1. Pour X : Mesurez l'épaisseur de la porte.
11
2. Pour X : Marquez le cadre de sciage sur le carré.
NOTE
Carré de 9 mm avec extrémité de 8 mm
Le carré de 9 mm a une extrémité de 8 mm. Cette ex-
trémité est insérée dans la ferrure électronique.
Raccourcissez le carré de 9 mm de sorte que l'ex-
trémité de 8 mm ne se trouve pas dans la pièce de
rebut.
12
3. Pour X : Raccourcissez le carré à l'aide d'une scie
appropriée.
13
56 / 92
Digital SmartHandle AX Metal frame

8. Programmation de la ferrure

Programmez la ferrure avant le montage. En fonction
de la famille de produits, vous pouvez utiliser différents
appareils de programmation.
14
15
16

9. Montage de la ferrure

Porte prépercée.
ü
Tournevis PH2 présent.
ü
Tournevis TX15 présent.
ü
1. Insérez les écrous à rivet borgne fournis dans le
cadre de porte.
17
2. Vissez la plaque de montage à l'extérieur de ma-
nière à ce que les clips à ressort soient orientés vers
la porte (PH2, couple : 1,1 Nm).
18
3. Vissez la base de la rosace à l'extérieur (PH2,
couple de serrage : 1,1 Nm).
19
4. Vissez la base de la rosace à l'intérieur (PH2,
couple de serrage : 1,1 Nm).
5. Insérez la ferrure dans les logements de la plaque
de montage.
20
6. Poussez la ferrure vers le bas dans la plaque de
montage jusqu'à la butée.
21
7. Vissez la ferrure sur la plaque de montage (PH1,
couple : 0,8 Nm).
22
8. Insérez une blinde avec l'encoche vers le bas sur la
base de la rosace.
23
9. Enfichez le cache de protection sur la ferrure.
24
10. Insérez la béquille extérieure sur la ferrure.
25
11. Déterminez le sens de rotation souhaité de votre
béquille intérieure.
12. Insérez l'élément à ressort en conséquence.
FR
