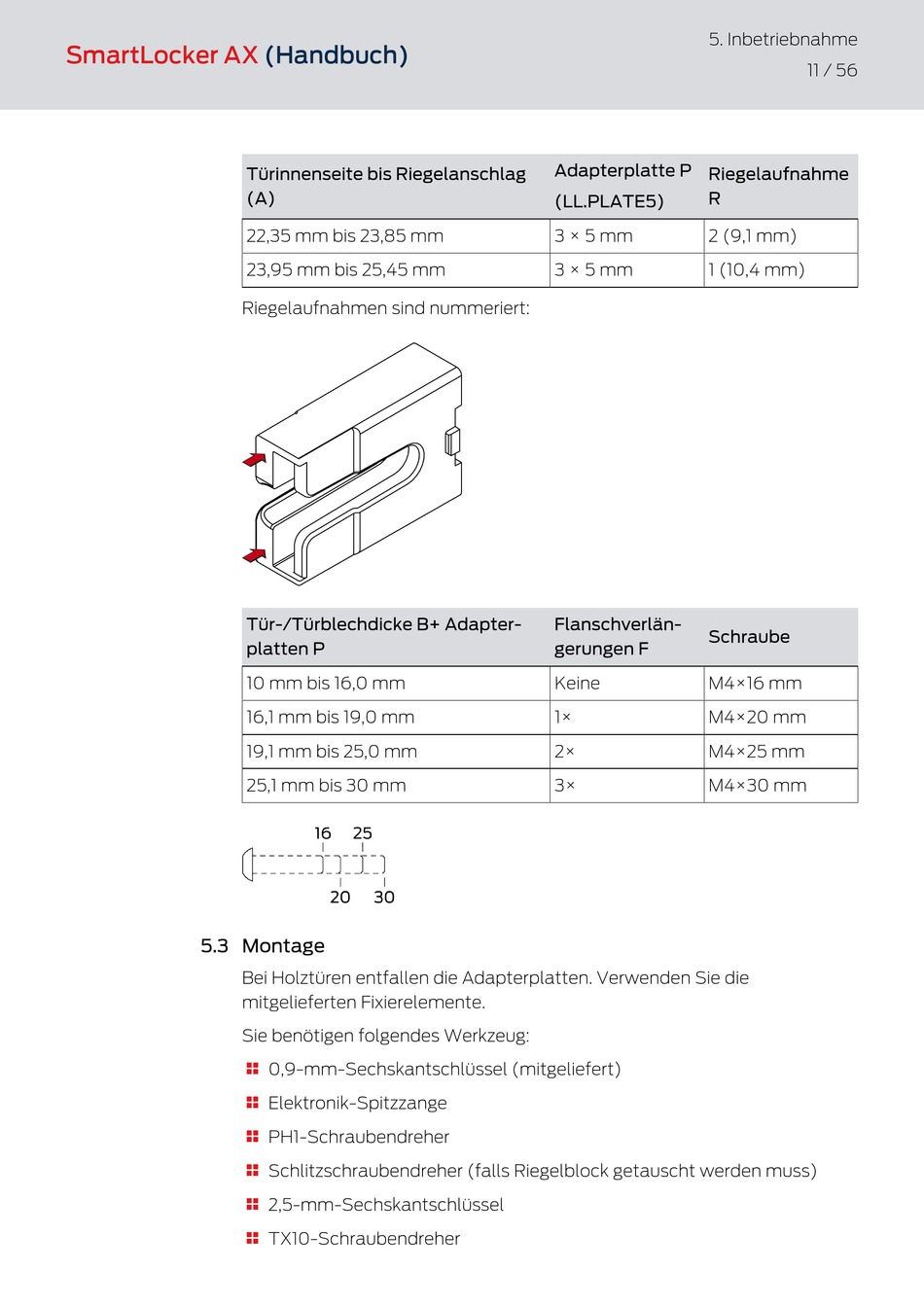

5.3 Montage
(Handbuch)
Türinnenseite bis Riegelanschlag
(A)
22,35 mm bis 23,85 mm
23,95 mm bis 25,45 mm
Riegelaufnahmen sind nummeriert:
Tür-/Türblechdicke B+ Adapter-
platten P
10 mm bis 16,0 mm
16,1 mm bis 19,0 mm
19,1 mm bis 25,0 mm
25,1 mm bis 30 mm
Bei Holztüren entfallen die Adapterplatten. Verwenden Sie die
mitgelieferten Fixierelemente.
Sie benötigen folgendes Werkzeug:
0,9-mm-Sechskantschlüssel (mitgeliefert)

Elektronik-Spitzzange

PH1-Schraubendreher

Schlitzschraubendreher (falls Riegelblock getauscht werden muss)

2,5-mm-Sechskantschlüssel

TX10-Schraubendreher

5. Inbetriebnahme
Adapterplatte P
Riegelaufnahme
R
(LL.PLATE5)
3 × 5 mm 2 (9,1 mm)
3 × 5 mm 1 (10,4 mm)
Flanschverlän-
Schraube
gerungen F
Keine M4×16 mm
1× M4×20 mm
2× M4×25 mm
3× M4×30 mm
