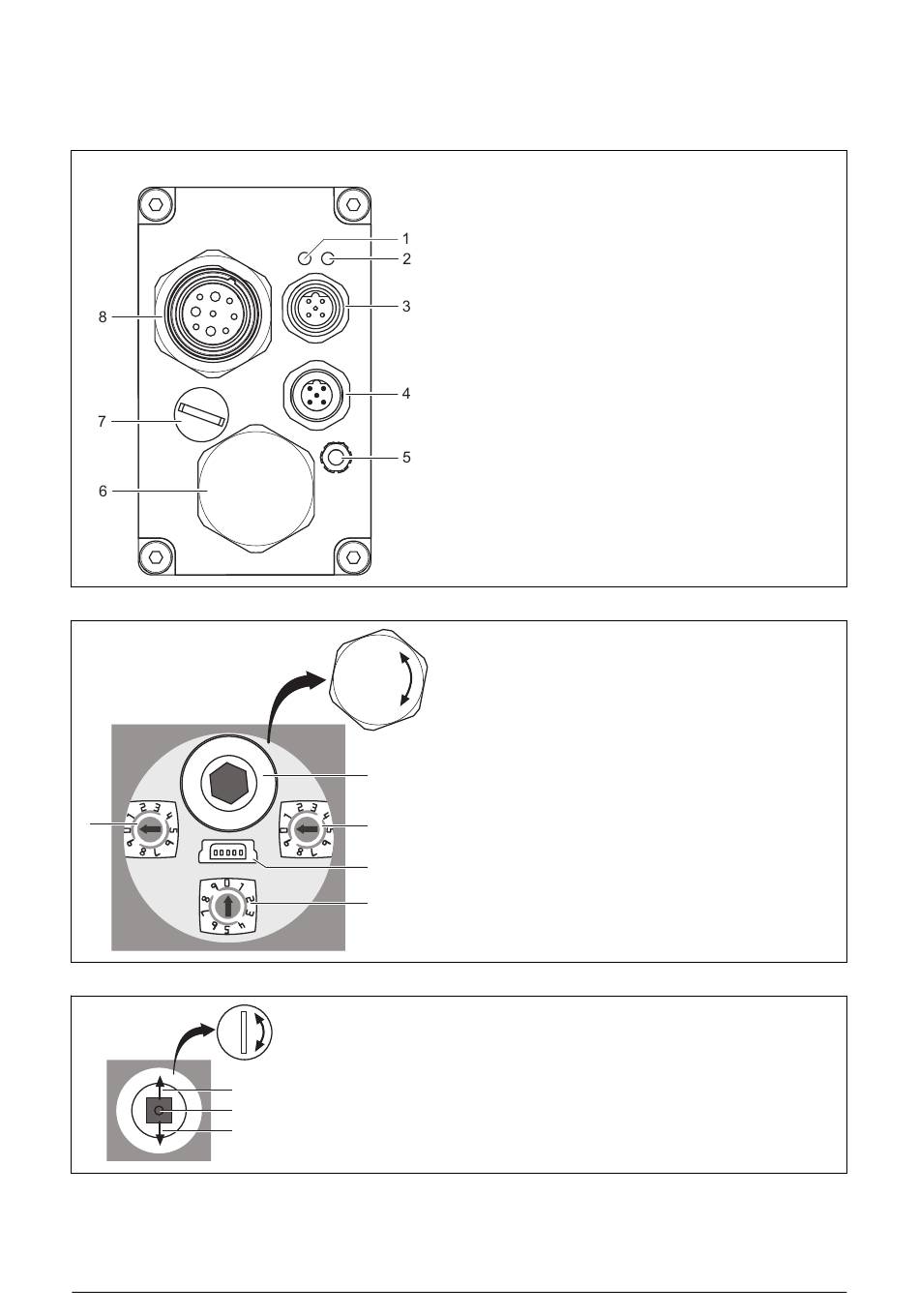

Anschlusstechnik ST (hier für PROFIBUS-DP)
Einstellelemente Feldbus-Varianten (Kommunikationsschnittstelle CO und DP)
e
Manuelle Verstellung Feldbus-Varianten (Kommunikationsschnittstelle CO und DP)
7
a
b
c
DS21-6110 / (2020-10)
Legende
1 Status-Anzeige — Gerät
2 Status-Anzeige — Kommunikation
3 Kommunikationsschnittstelle (IN)
4 Kommunikationsschnittstelle (OUT)
5 Funktionserde (Gewindestift M4)
6 Herausdrehbarer Blindstopfen für Einstellelemente
7 Herausdrehbarer Blindstopfen für manuelle Verstellung
8 Versorgungsstecker
6
a
b
c
d
Joystick
a Tippbetrieb Rechtslauf
(Drehung im Uhrzeigersinn bei Sicht auf die Antriebswelle)
b Fehlerquittierung (Druck)
c Tippbetrieb Linkslauf
Anschlusstechnik ST
a Not-Handverstellung
b Drehschalter Busadresse 1er-Stelle
c Servicestecker (Mini-USB)
d Drehschalter Konfiguration
0...8 Baudrate
9
Service-Modus
(kein Busbetrieb; Tippbetrieb über Joystick
möglich)
e Drehschalter Busadresse 10er-Stelle
9
