Anschlusstechnik H1 / H2 / H3 / S1 / S2 / S3 / xx / Vx
Rückseite
Anschlusstechnik H1 / H2 / H3 / S1 / S2 / S3 / xx / Vx
Einstellelemente CANopen (Kommunikationsschnittstelle CO)
e
Manuelle Verstellung CANopen (Kommunikationsschnittstelle CO)
6
12

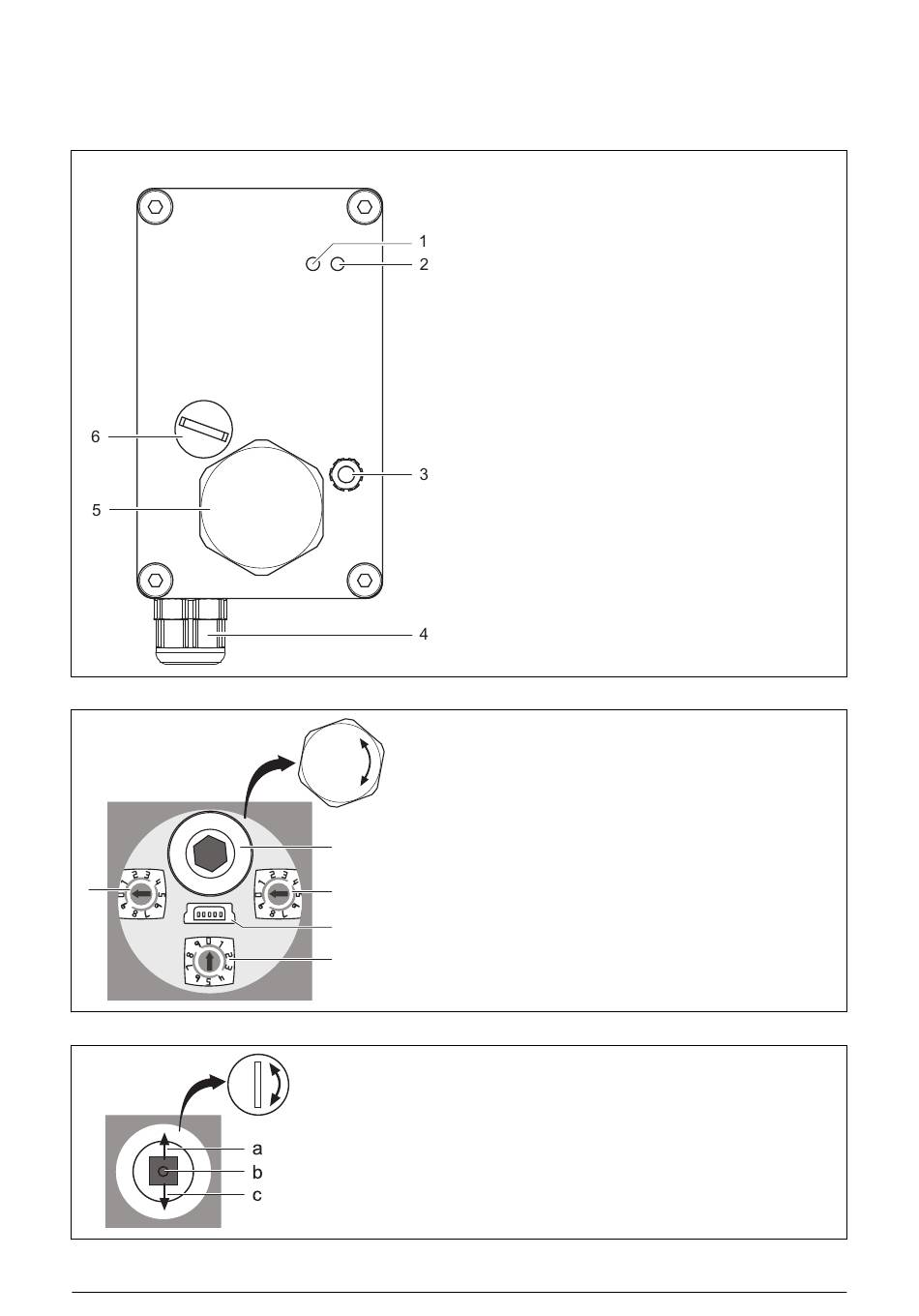

Legende
1 Status-Anzeige — Gerät
2 Status-Anzeige — Kommunikation
3 Funktionserde (Gewindestift M4)
4 M16 Kabelverschraubung
5 Herausdrehbarer Blindstopfen für Einstellelemente
6 Herausdrehbarer Blindstopfen für manuelle Verstellung
5
a Not-Handverstellung
b Drehschalter Busadresse 1er-Stelle
c Servicestecker (Mini-USB)
d Drehschalter Konfiguration
a
0...8 Baudrate
9
b
e Drehschalter Busadresse 10er-Stelle
c
d
Joystick
a Tippbetrieb Rechtslauf
(Drehung im Uhrzeigersinn bei Sicht auf die Antriebswelle)
b Fehlerquittierung (Druck)
c Tippbetrieb Linkslauf
Service-Modus
(kein Busbetrieb; Tippbetrieb über Joystick möglich)
DS21-6110 / (2020-10)
