Motor ohne Bremse montieren
4.2
Motor ohne Bremse montieren
Schritt Abbildung
1
2
18
Montageanleitung – Drehstrommotor DRN71M4
HINWEIS
Zahlen in eckigen Klammern bezeichnen die Bauteile aus der Explosionszeichnung.
Die QR-Codes führen zu Video-Clips, die den aktuellen Mon-
tageschritt verdeutlichen.
Referenz zur Werkmontage mit Hintergrundinformationen zu
den realen Montageschritten.
Vorgehen
Benötigte Teile:
•
Montageunterlage [W13]

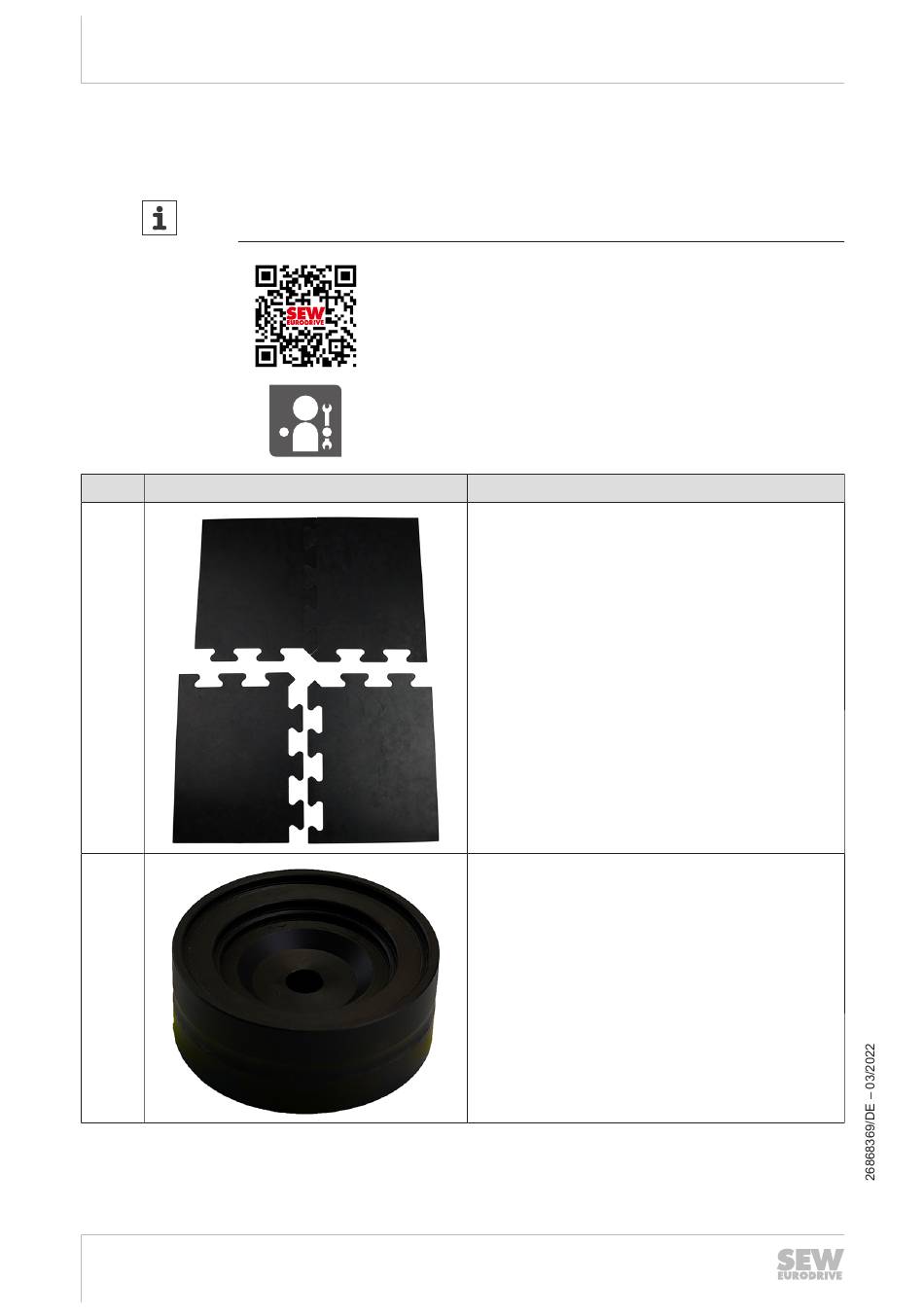

1. Legen Sie die Montageunterlage [W13] am Ar-
beitsplatz aus und stecken Sie die Montageun-
terlage zusammen.
Benötigte Teile:
•
Montagehilfe [W12]
1. Legen Sie die Montagehilfe [W12] mit der Aus-
sparung nach oben auf die Montageunterlage
[W13].
