Schritt Abbildung
42
Schaltungsart Dreieck
U2
(T4)
U1
(T1)
Schaltungsart Stern
U2
(T4)
U1
(T1)
V2
W2
(T5)
(T6)
V1
W1
(T2)
(T3)
V2
W2
(T5)
(T6)
V1
W1
(T2)
(T3)

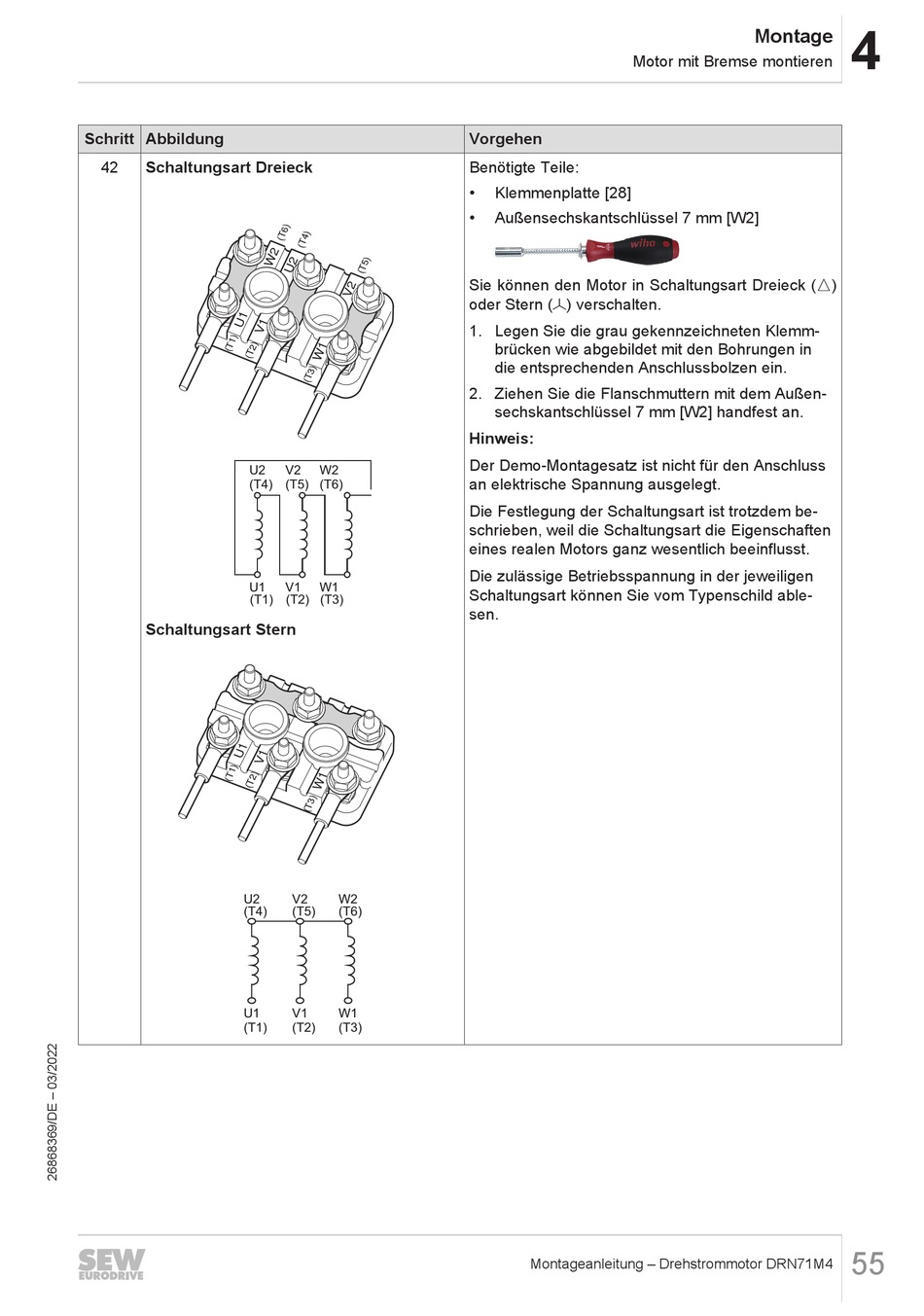

Motor mit Bremse montieren
Vorgehen
Benötigte Teile:
•
Klemmenplatte [28]
•
Außensechskantschlüssel 7 mm [W2]
Sie können den Motor in Schaltungsart Dreieck (m)
oder Stern (W) verschalten.
1. Legen Sie die grau gekennzeichneten Klemm-
brücken wie abgebildet mit den Bohrungen in
die entsprechenden Anschlussbolzen ein.
2. Ziehen Sie die Flanschmuttern mit dem Außen-
sechskantschlüssel 7 mm [W2] handfest an.
Hinweis:
Der Demo-Montagesatz ist nicht für den Anschluss
an elektrische Spannung ausgelegt.
Die Festlegung der Schaltungsart ist trotzdem be-
schrieben, weil die Schaltungsart die Eigenschaften
eines realen Motors ganz wesentlich beeinflusst.
Die zulässige Betriebsspannung in der jeweiligen
Schaltungsart können Sie vom Typenschild able-
sen.
Montageanleitung – Drehstrommotor DRN71M4
Montage
4
55
