CZ
Toto zařízení bylo testováno na kvalitu a bezpečnost a ověřen oprávněným vědecko-výzkumný ústav, a
kryt byl testován na pevnost a bezpečnost je pouze dodávaný s tímto přístrojem!

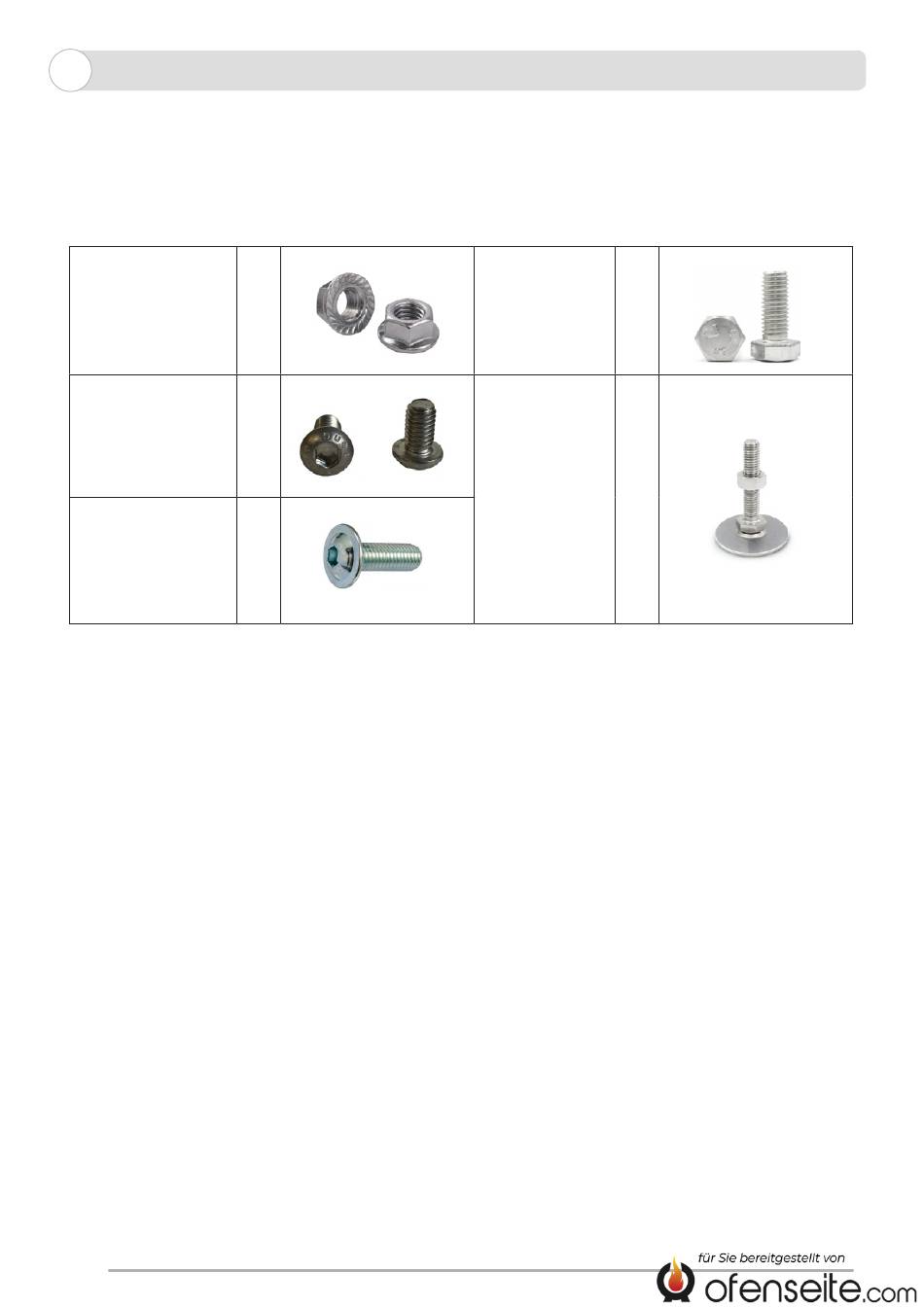

UPEVŇOVACÍ PRVKY SADY
Součástí prvku jsou následující upevňovací prvky:
Šestihranná
matice s
kuželovou
přírubou M6 din
6923
Šroub m4x6
ISO 7380
Šnekový šnek
M5X10 ~ ISO
7380
INSTALACE ZAŘÍZENÍ
Jednotka musí být sestavena podle níže uvedeného schématu. Vynechání jakéhokoli kroku během
instalace může způsobit poškození zařízení během provozu a dokonce i nebezpečné situace, které
ohrožují zdraví uživatelů zařízení.
Krok 1. Za prvé, je třeba přišroubovat zadní nohy nosné konstrukce podle schématu níže, odšroubovat
je na šrouby a matice M6 na určených místech. Kromě toho přišroubujte přiložené nastavitelné nohy,
abyste následně vyrovnali celou konstrukci.
Krok 2. Po vzoru akcí provedených v prvním kroku by měly být přední nohy nosné konstrukce
přišroubovány podle schématu níže.
Krok 3. Namontujte zadní montážní desku, jak je znázorněno na obrázku níže, pomocí háčků na pane-
lu a vložte ji do výklenků v rámu nosné konstrukce.
Krok 3.2 (možnost sacího otvoru)
Při připojení pro přívod vzduchu v následujícím pořadí nainstalujte krb na vybraný základ, pre-
-umístění základny co nejblíže k místu, kde se zařízení bude nakonec zveřejněno, takže není méně
než 0,5 m volného prostoru na každé straně zařízení pro volný montáž prvků instalace. Nastavte krb
na konstrukci na stojanech, například na cihlách, nastavte spodní panely podle schématu v krocích 4
a 5 a poté vyjměte stojany.
Pokud to není volba pro vstup, pokračujte dalším krokem.
Krok 4. V dalším kroku nastavte boční a spodní panel podle schématu níže a vložte jej pomocí háčků
do výklenků v nosné konstrukci. Šrouby M5 na níže uvedeném grafu by měly být použity v prvním
případě k vyrovnání bočních panelů. Šroub M5, který slouží jako držák háčku, by měl být přišroubován
pouze částečně, takže prostor pro háček je v souladu s obvodem v krocích 10 a 11.
36
26
4
51
Šroub s šestih- 26
rannou hlavou
M6X12 DIN
933 / ISO 4017
/ 82105
