- Seite 1 Luftgeführte Kamineinsätze Serie BLANKA Allgemeine Bedienungsanweisung und Garantieschein...

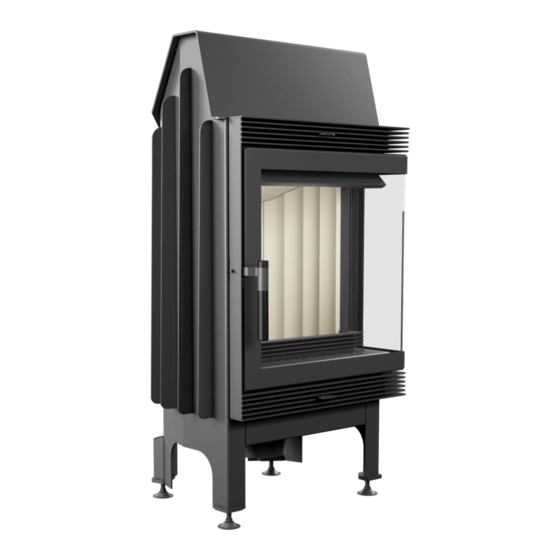

- Seite 2 Luftgeführte Kamineinsätze Serie BLANKA BLANKA, BLANKA/BL, BLANKA/BP, BLANKA/BLP, BLANKA 670/570, BLANKA 670/570/BP, BLANKA 670/570 /BL, BLANKA 670/570/BP/L, BLANKA/910 Blanka 8 kW Blanka 670/570 12 kW Blanka 910 14 kW Blanka BP 8 kW Blanka BP/L 8 kW Blanka BL 8 kW...
-
Seite 3: General Information
Wir danken Ihnen für Ihr Vertrauen, welches Sie uns entgegengebracht haben, indem Sie den Kamineinsatz der Firma kratki.pl. eingekauft haben. Vor der Montage und dem normalen Betrieb machen Sie sich bitte mit der vorliegenden Bedienungsanweisung vertraut. General information VORSICHT! Um das Brandrisiko zu vermeiden, soll der Kamineinsatz gemäß den geltenden Normen und technischen Bestimmungen, über welche in der Bedienungsanweisung die Rede... - Seite 4 sind zulässig. Das beste Brennmaterial ist 18-24 Monate lang trocken gelagertes Holz, gut wenn das Holz schon in kleinere Holzscheite zerlegt wurde. Wegen einer heftigen Anzündung wird ab- geraten, Nadelholz zu verwenden. Frisch gefälltes oder feuchtes Holz ist kein gutes Brennmaterial, weil es zu wenig Energie liefert.
- Seite 5 Technische Zeichnungen/Maße SERIE BLANKA 8...
- Seite 7 Technische Zeichnungen/Maße SERIE BLANKA 12...
- Seite 9 Technische Zeichnung/Maße BLANKA 14 Technische Zeichnungen/Maße der Brennkammer Maße der Brennkammer BLANKA 8 Maße der Brennkammer...
- Seite 10 Maße der Brennkammer BLANKA 12 Maße der Brennkammer Maße der Brennkammer BLANKA 14 Maße der Brennkammer...
- Seite 11 Brennstoff. Anforderungen und Untersuchungen“ genannt. 2. Bestimmung des Kamineinsatzes Der Kamineinsatz der Firma kratki.pl ist für feste Brennstoffe geeignet, wo der Brennstoff jeweils per Hand nachgelegt wird und er wird mit geschlossener Tür betrieben. Es werden auch ein Umbau oder ein Einbau in eine Nische vorgesehen.
- Seite 12 Luftumlauf – möglich, wobei die Luft die Deckenfläche abkühlt. Die GitterMaße und ihr aktives Feld sind nicht wichtig. 3. Beschreibung des Kamineinsatzes, Bau, technische Daten. Bau des Kamineinsatzes/Durchschnitt des Einsatzes der Serie BLANKA Beschreibung der Kamineinsatzes BLANKA Die Brennkammer wird mit Acumotte ausgelegt und dadurch erreicht der Kamineinsatz große Verbrennungswerte, seine Leistung ist stärker und die CO-Emission kleiner.
- Seite 13 Technische Daten der Kamineinsätze Serie BLANKA BLANKA BLANKA 670/570 BLANKA 910 Nominalleistung( kW) Leistungsbereich <kW< 7.5 -11 7.1 - 14.5 7.5 - 21.5 Rauchrohrdurchmesser (mm) Wirkungsgrad (%) ~ 78 ~ 81 ~ 83 CO-Emission (%) 0.09 Abgastemperatur (°C) Gewicht (kg) Holzscheitlänge (mm)
- Seite 14 Wand Isolierung Kamineinsatz Mindestabstände des Kamineinsatzes Blanka Wenn die warme Luft auch zu anderen Räumen des Hauses zugeführt wird, muss die Möglichkeit be- stehen, dass die Luft im ganzen Haus ungehindert umlaufen kann. Es geht um ständigen, intensiven Luftwechsel im ganzen Haus, weil nur dann solche Warmluftheizung reibungslos funktioniert.
- Seite 15 lang) Verteilungsleitungen. Die warme Luft soll man nicht in allzu viele Räume verteilen. Falls die Leitung vom Kaminfuchs bis zu den Räumen über 3 Meter lang ist, ist es kaum möglich, dass die warme Luft diesen Weg ungehindert überschreitet, außerdem kann die Geschwindigkeit dieser Luft zu schwach sein, somit ist die Gravitationsluftverteilung in diesem Fall unzureichend.
- Seite 16 Vorsicht: Es ist nicht gestattet andere Feueranzünder zu verwenden als nur diese, über welche in der Bedienungsanweisung die Rede ist. Man darf zum Anzünden keine leichtbrennbaren chemischen Produkte benutzen, solche wie: Öle, Benzin, Lösungsmittel und andere. Wirkungsprinzip. Schema des Luftumlaufs in den Kamineinsätzen BLANKA...
- Seite 17 Beschreibung der Regelung des Luftumlaufs in den Kamineinsätzen Serie BLANKA Regelung der primären Zuluft erfolgt in zwei Bereichen mittels eines Schiebers. Es ist möglich, die für richtige Verbrennung nötige Zuluft, mit Hand zu regulieren. Wirkung in zwei Bereichen: Im Falle der Öffnung bis 50% kommt die Luft auf die Scheibe und dann in die Brennkammer, und im Falle der Öffnung von 50 % bis 100 % kommt sie zusätzlich unter den Feuerrost in die Brennkammer.
- Seite 18 Zu den Tätigkeiten, die im Rahmen der Wartung periodisch oder zu einem festen Zeitpunkt gemacht werden sollen, gehören: • Asche herausholen, die vordere Scheibe, die Brennkammer und den Rauchkanal reinigen; • die Brennkammer periodisch reinigen (es hängt von der Gattung und Feuchtigkeit des benutzten Holzes ab); • für Reinigung der Brennkammer Schüreisen, Abstreifer, Drahtbürste, Kaminstaubsauger oder Aschenabscheider benutzen; • die vordere Scheibe mit einem Scheibenreinigungsmittel putzen; • man darf keine Scheuerpulver benutzen, weil sie das Glas ritzen können; • die Schornsteinrauchkanäle sollen durch eine fachmännische Schornsteinfegerfirma gereinigt werden (mindestens 2 Mal im Jahr) und die Ausführung solches Auf- trages muss jedes Mal schriftlich durch Eintragung in das Kontrolldurchsichtsregister für Rauchkanäle bestätigt werden.
- Seite 19 e) Bestimmte Anomalien können auch durch Witterungsverhältnisse verursacht werden (Luftfeuch- tigkeit, Nebel, Wind, Luftdruck), und manchmal hohe Bauten, die sich in der Nähe Ihres Hauses befinden, können negativ auf die Funktion des Kamins wirken. Wenn sich irgendwelche Probleme wiederholen, bitte diese am besten einer fachmännischen Schornsteinfeger-Firma melden, damit sie die Probleme löst.
- Seite 20 Nichtübereinstimmung der Ware mit dem Vertrag sowohl nicht beschränkt als auch nicht ausgeschlossen. Zwecks der ständigen Verbesserung der Qualität der Waren behält sich die Firma kratkI.pl das Recht vor, die Anlagen, ohne vorherige Information, zu modifizieren. REGISTER DER INSPEKTIONEN DER RAUCHLEITUNG...
- Seite 21 VERKÄUFER Stempel und Unterschrift des Name: Verkäufers; Address: Telephone/fax: Date of sales: ERWERBER DES OFENS Der freistehende Ofen soll laut den im Land geltenden Datum und leserliche Unterschrift des Erwerbers; Vorschriften und Regeln, laut Bestimmungen der Betrieb- sanweisung, durch einen Installateur installiert werden, der entsprechende Berechtigungen besitzt.
- Seite 22 Kratki.pl Marek Bal ul. Gombrowicza 4, Wsola, 26-660 Jedlińsk, Poland tel. 00 48 48 389 99 00, 00 48 48 384 44 88, fax 00 48 48 384 44 88 wew. 106 www.kratki.eu...
