INSTALACJA – WPROWADZENIE
UWAGI ODNOŚNIE PRZEMIESZCZANIA URZĄDZENIA:
To urządzenie zostało zaprojektowane z myślą o łatwej instalacji i montażu z możliwością umiej-
scowienia go praktycznie w dowolnym miejsce, tj. wszędzie tam, gdzie można wyprowadzić komin
zgodny z wymogami instalacyjnymi instrukcji kominka oraz z wymogami prawa budowlanego.
OSTRZEŻENIE: NIE PRÓBUJ PRZEMIESZCZAĆ URZĄDZENIA PODCZAS PRACY!
ZASADY INSTALACYJNE
Instalacja powinna być przeprowadzona zgodnie z wymogami prawa obowiązującego na terenie da-
nego kraju lub regionu. W razie braku takich przepisów, należy stosować się do zasad zawartych w tej
instrukcji oraz zasad bezpieczeństwa przeciwpożarowego.
To urządzenie zostało przebadane pod kątem jakości i bezpieczeństwa oraz było certyfikowane przez
notyfikowany instytut badawczy, zaś obudowa była przetestowana pod kątem wytrzymałości i bezpie-
czeństwa wyłącznie w zestawie z tym urządzeniem!

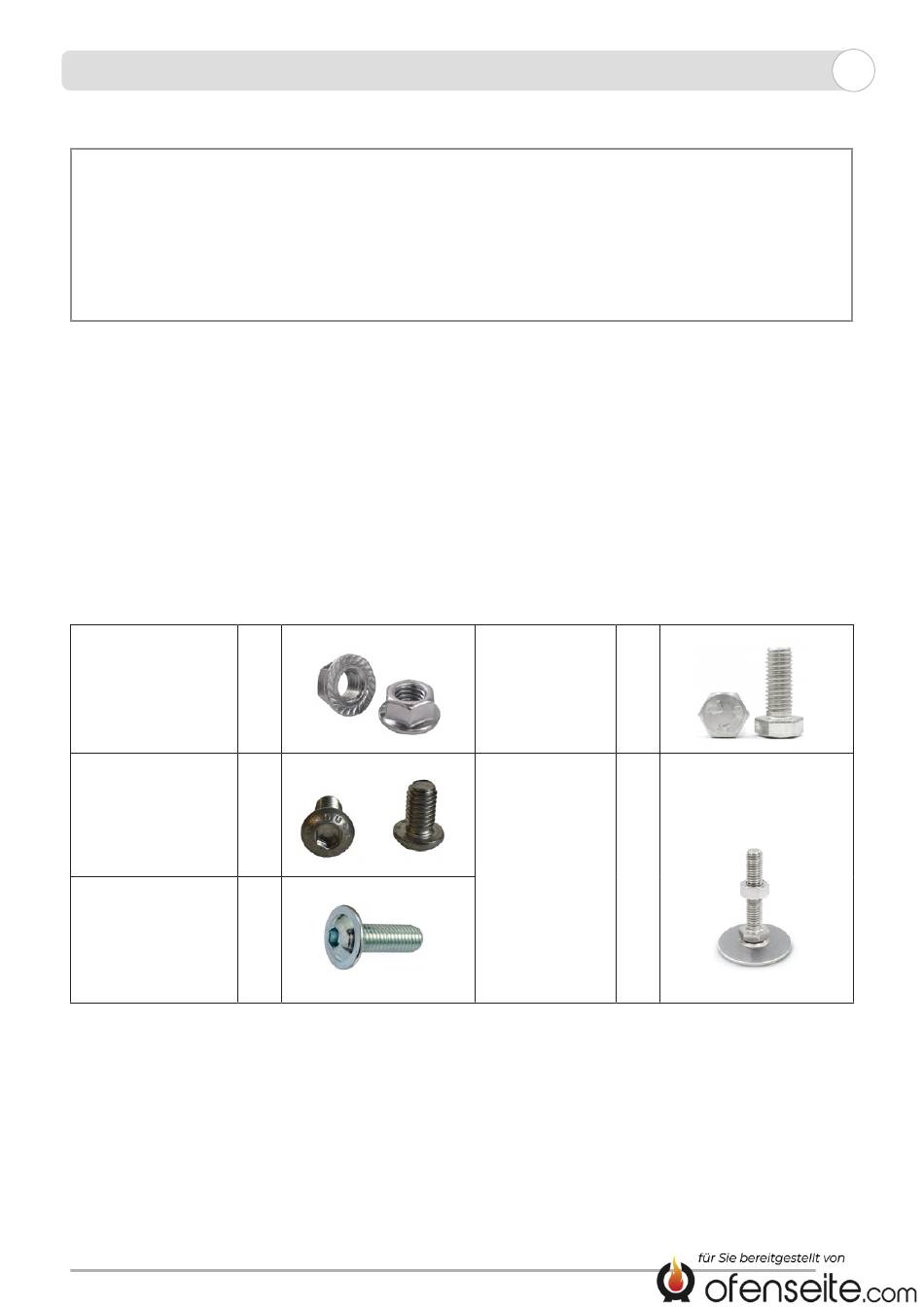

ELEMENTY ZŁĄCZNE ZESTAWU
W skład elementu wchodzą poniższe elementy złączne:
Nakrętka
sześciokątna
z kołnierzem
stożkowym M6
DIN 6923
Śruba grzybkowa
M4x6 ISO 7380
Śruba grzybkowa
kołn. M5x10~ ISO
7380
MONTAŻ URZĄDZENIA
Urządzenie należy zmontować zgodnie ze schematem poniżej. Pominięcie jakiegokolwiek kroku
podczas instalacji może skutkować uszkodzeniem urządzenia w trakcie pracy, a nawet wystąpieniem
niebezpiecznych sytuacji zagrażających zdrowiu użytkowników urządzenia.
Krok 1. W pierwszej kolejności należy przykręcić tylne nogi konstrukcji nośnej zgodnie ze schematem
poniżej, skręcając je na śruby oraz nakrętki M6 we wskazanych miejscach. Należy również przykręcić
dołączone stopki regulowane celem późniejszego wypoziomowania całej konstrukcji.
26
4
51
Śruba z łbem 26
sześciokątnym
M6x12 DIN
933 / ISO 4017
/ 82105
Stopka 4
kompletna
PL
11
