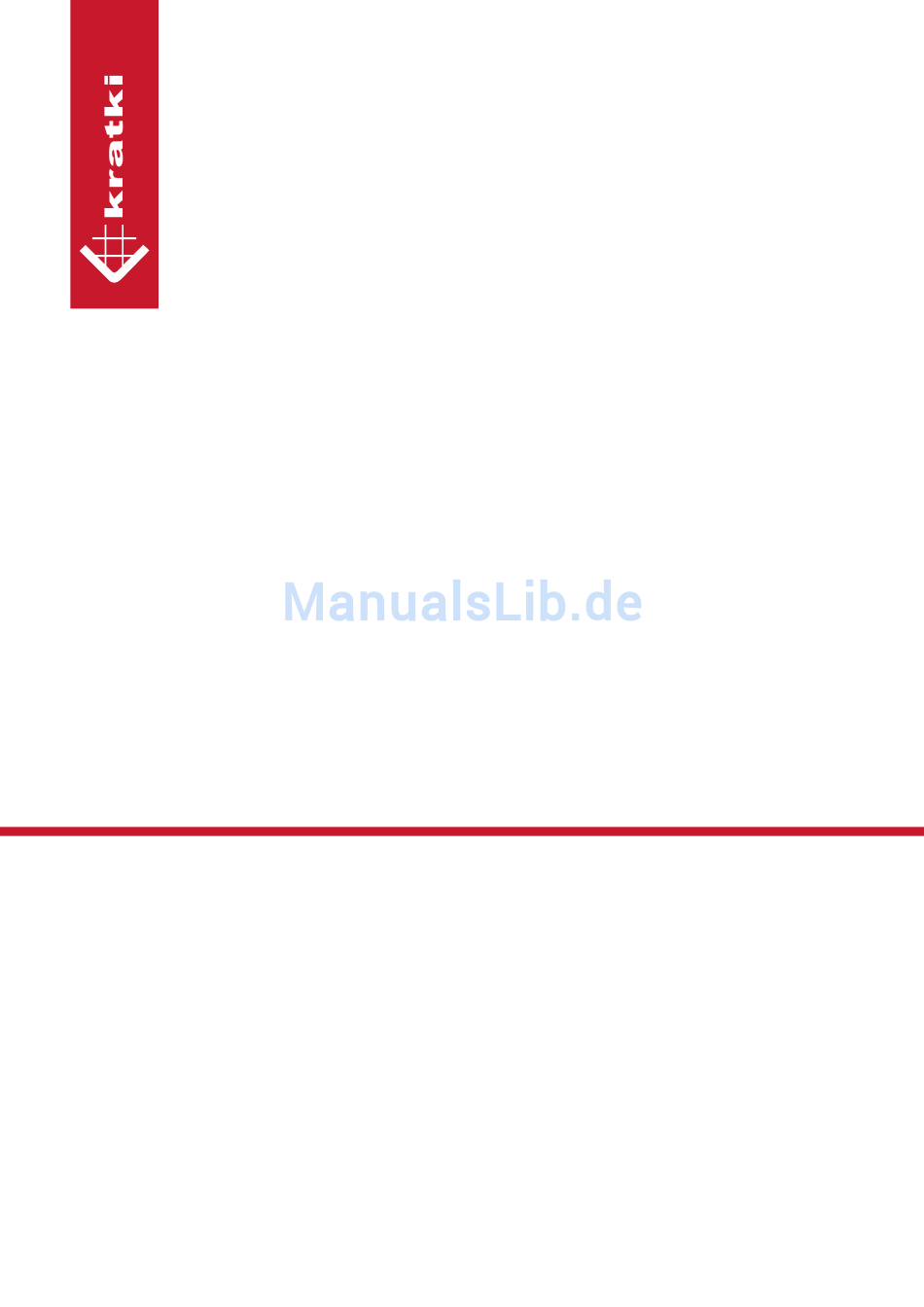

- Seite 1 LUCY Allgemeine Bedienungsanweisung und Garantieschein...

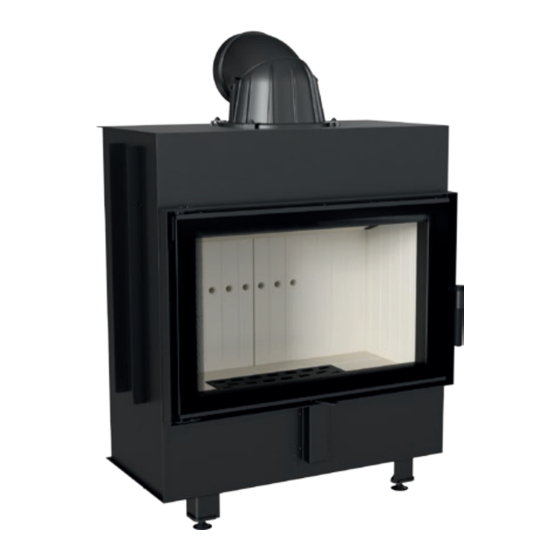

- Seite 2 LUCY 12, LUCY 14, LUCY 16 Wir danken Ihnen für Ihr Vertrauen, das Sie uns entgegengebracht haben, indem Sie den Kamineinsatz der Firma kratki.pl. gekauft haben. Vor der Montage und der Anwendung des Einsatzes lesen Sie bitte die vorliegende Bedienungsanweisung.
- Seite 3 Wenn der Schornstein einen zu schwachen Zug erzeugt, sollte man das Legen von neuen Leitungen in Erwägung nehmen. Es ist auch wichtig, damit der Schornstein keinen übermäßigen Zug erzeugt, dann sollte man einen Zugstabilisator im Schornstein montieren. Eine Alternative ist auch Montage eines speziellen Abschlusses des Schornsteins, der die Zugkraft regelt.
- Seite 4 Dekomperssionskammer Lluftausgang min 400 cm min. 400 cm min. 3 cm Thermoisollation Luftausgang min. 1000 cm Kaminanschluss min. 2 cm min. 12-15 cm Lluftausgang min 800 cm min. 10 cm Thermoversicherung des Bodens...
- Seite 5 Technische Zeichnungen/Ausmaße LUCY...
- Seite 9 Ausmaße der Einlagen /Größen der Verbrennungskammer LUCY...
- Seite 12 1. Allgemeine Bemerkungen a) Vor der Installation der Kamineinlage soll die Expertise vorgelegt werden und der Rauchkanal un- ter dem Gesichtspunkt seiner technischen Parameter und des technischen Zustandes - Dichtheit, Durchlässigkeit empfangen werden. b) Installation und Inbetriebnahme der Kamineinlage sollen von der Installationsfirma ausgeführt werden, die die zu diesem Zweck entsprechende Befugnisse und Erfahrung besitzt.
- Seite 13 Untersuchungen. ” 2. Bestimmung der Einrichtung Die Kamineinlagen der Firma kratki.pl werden zu den Feuerstellen mit den festen Treibstoffen mit der Handkraftstoffeinlage und schließbaren Feuerstellentür gezählt. Sie sind zur Bebauung und Einbau in die Nische vorgesehen. Sie sind für Blätterholzverbrennung wie Hainbuche, Eiche , Buche, Akazie, Ulme, Ahorn, Birke, mit der Feuchtigkeit <...
- Seite 14 Luftdurchfluss - Zirkulation, die die Deckenfläche kühlt. Die Größe der Gitter - ihr aktives Feld ist nicht wesentlich. 3. Beschreibung des Geräts, Bau, technische Parameter. Technische Parameter der Einlagen der Linie Lucy Lucy 12 Lucy 14 Lucy 15 Lucy 16 Nominalleistung ( kW) Leistungsbereich <kW<...
- Seite 15 Bau der Einlage /Durchschnitt die Einlagen der Serie Der zur Montage eines Satzes von Speicherrollen sowie einer beliebigen Kaminwas- serhaube (fi200 mm) angepasste Einsatz Körper und Vorderseite des Einsatzes, ausgeführt aus Stahl Hoher Kaminfuchs, deflektor verlängert den Abgasweg Saugkopf – verlängert den Abgasweg, die Verbrennung ist umweltfreundlicher Standardeinsatz ist mit einzelner Außendekora- tionsscheibe vom Typ glass ausgerüstet...
-
Seite 16: Vorbereitung Zur Montage
4.1. Vorbereitung zur Montage; Die Kamineinlage ist im zur Bebauung und Installation bereiten Zustand. Nach dem Auspacken soll man die Vollständigkeit des Geräts gemäß dieser Bedienungsanleitung prüfen. Zusätzlich soll die Wirkung geprüft werden: • des Mechanismus der Regulierung des Luftzuflusses in die Verbrennungskammer; •... - Seite 17 Wand Isolierung innerhalb des Umbaus aus unbrennba- ren Stoffen Umbau Fassade des Kamineinsatzes Das erzwungene System der Verteilung der warmen Luft Das erzwungene System bedarf der Montage eines Lüfters – einer Turbine, die die durch den Kamineinsatz erwärmte warme Luft ansaugt und sie in alle Systemabzweigungen fördert. Deshalb verwendet man in diesem Fall ein Rohr, das den Fuchs mit dem Lüfter vom möglichst maximalen Querschnitt und zugleich von minimaler Länge verbindet.
-
Seite 18: Allgemeine Hinweise
5. Inbetriebnahme und Betrieb des Kamineinsatzes 5.1. Allgemeine Hinweise; Der Kamineinsatz dient zur Beheizung mit Holz, dessen Feuchtigkeit bis 20% beträgt sowie mit Braunkohlenbriketts. Die Anwendung von Kohle, Koks, Kohlenstofferzeugnissen, Kunststoffen, Abfällen, Lumpen und anderen brennbaren Stoffen ist verboten. Bedingt wird die Verbrennung von attestierten Holzbriketts zulässig, die aus Holzspänen oder Pellets ausgeführt sind. - Seite 19 genannt werden. Man darf zur Anzündung keine leichtbrennbaren chemischen Produkte anwenden, wie: Öl, Benzin, Lösungsmittel und andere Wirkungsweise. Schema des Luftumlaufes in den Einsätzen LUCY.
- Seite 20 Beschreibung des Luftumlaufes in den Einsätzen Reihe LUCY Die Brennkammer wird ausschließlich von außen belüftet. Der Einsatz besitzt eine Luftzufuhr von außen – Zufuhrstutzen fi 125 mm mit werkseitig installiertem Luftschieber zur Regulierung des Luftdurchflusses. Die Regulierung im Einsatz erfolgt nur mittels eines Werkes (Regler der Luftschieberlage), das sich unter der Einsatztür befindet.
-
Seite 21: Wartung Des Kamineinsatzes
- in der Nähe der Scheibe sollen sich keine Sachen befinden, die gegen die Temperaturwirkung empfindlich sind, man darf der Feuerraum nicht mit Wasser löschen und der Einsatz darf nicht mit gebrochener Scheibe betrieben werden, in der Nähe des Einsatzes sollen sich keine leichtbrennba- ren Stoffe befinden;... - Seite 22 - zu wenig Brennstoff im Feuerraum (der Feuerraum soll laut der Betriebsanweisung beladen werden); - zu große Feuchtigkeit des Holzes zur Verbrennung (es soll das Holz mit der Feuchtigkeit bis 20% verwendet werden); - zu kleiner Schornsteinzug (die Schornsteinleitung soll durch den Schornsteinfeger geprüft werden). c) ungenügende Heizung trotz einer guten Verbrennung in der Brennkammer: - kalorienarmes „weiches”...
- Seite 23 Grund der Nichtübereinstimmung der Ware mit dem Vertrag, die sich aus den Vorschriften des Gesetzes vom 27. Juli 2002 über besondere Verkaufsbedingungen ergeben, einstellen, beschränken oder ausschließen. Zwecks der ständigen Verbesserung der Qualität der Waren behält sich die Firma kratkI.pl Recht, die Anlagen ohne vorherige Benachrichtigung zu vervollkommnen.
-
Seite 24: Service Dienstleistung
VERKÄUFER Stempel und Unterschrift des Name: Verkäufers; Address: Telephone/fax: Date of sales: ERWERBER DES OFENS Der freistehende Ofen soll laut den im Land geltenden Datum und leserliche Unterschrift des Erwerbers; Vorschriften und Regeln, laut Bestimmungen der Betrieb- sanweisung, durch einen Installateur installiert werden, der entsprechende Berechtigungen besitzt. -
Seite 25: Register Der Inspektionen Der Rauchleitung
REGISTER DER INSPEKTIONEN DER RAUCHLEITUNG Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung Inspektion bei der Ofeninstallierung... - Seite 26 Kratki.pl Marek Bal ul. Gombrowicza 4, Wsola, 26-660 Jedlińsk, Poland tel. 00 48 48 389 99 00, 00 48 48 384 44 88, fax 00 48 48 384 44 88 wew. 106 www.kratki.com 06 / 2016...
