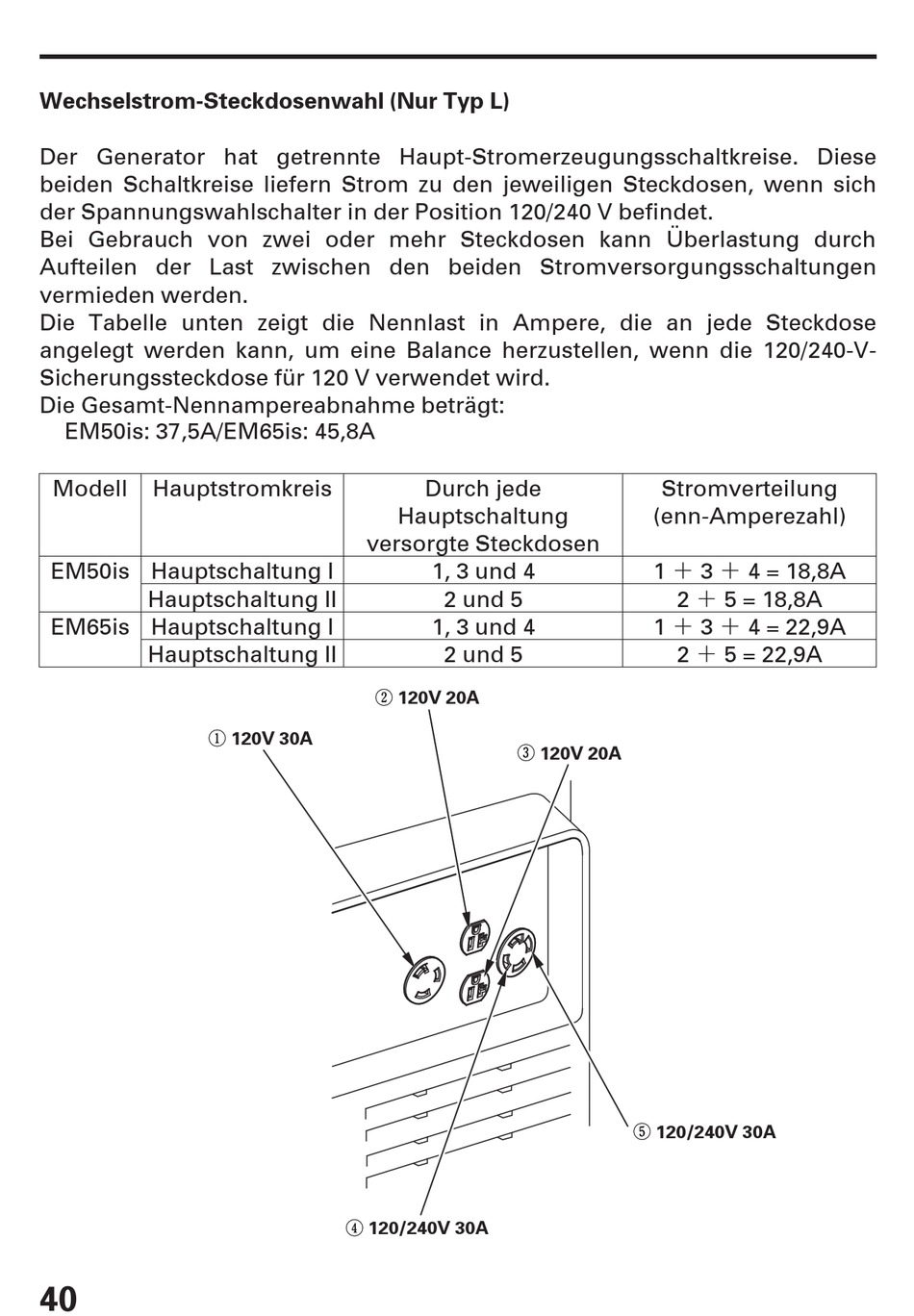

Wechselstrom-Steckdosenwahl (Nur Typ L)
Der Generator hat getrennte Haupt-Stromerzeugungsschaltkreise. Diese
beiden Schaltkreise liefern Strom zu den jeweiligen Steckdosen, wenn sich
der Spannungswahlschalter in der Position 120/240 V befindet.
Bei Gebrauch von zwei oder mehr Steckdosen kann Überlastung durch
Aufteilen der Last zwischen den beiden Stromversorgungsschaltungen
vermieden werden.
Die Tabelle unten zeigt die Nennlast in Ampere, die an jede Steckdose
angelegt werden kann, um eine Balance herzustellen, wenn die 120/240-V-
Sicherungssteckdose für 120 V verwendet wird.
Die Gesamt-Nennampereabnahme beträgt:
EM50is: 37,5A/EM65is: 45,8A
Modell Hauptstromkreis
EM50is Hauptschaltung I
Hauptschaltung II
EM65is Hauptschaltung I
Hauptschaltung II
40
Hauptschaltung
versorgte Steckdosen
120V 20A
120V 30A
120/240V 30A
Durch jede
1, 3 und 4
2 und 5
1, 3 und 4
2 und 5
120V 20A
Stromverteilung
(enn-Amperezahl)
1 ＋ 3 ＋ 4 = 18,8A
2 ＋ 5 = 18,8A
1 ＋ 3 ＋ 4 = 22,9A
2 ＋ 5 = 22,9A
120/240V 30A
