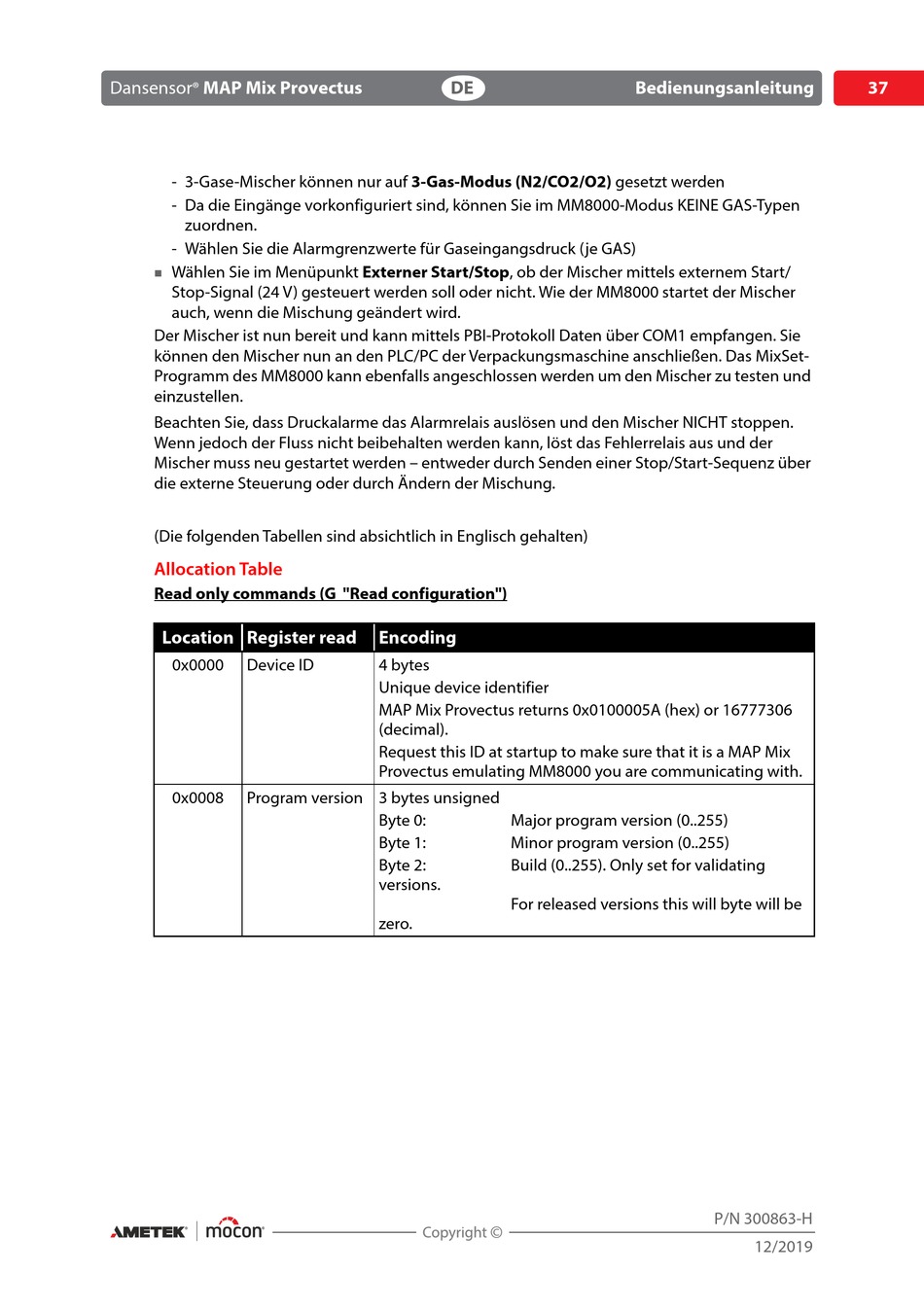

Dansensor
MAP Mix Provectus
®
- 3-Gase-Mischer können nur auf 3-Gas-Modus (N2/CO2/O2) gesetzt werden
- Da die Eingänge vorkonfiguriert sind, können Sie im MM8000-Modus KEINE GAS-Typen
zuordnen.
- Wählen Sie die Alarmgrenzwerte für Gaseingangsdruck (je GAS)
Wählen Sie im Menüpunkt Externer Start/Stop, ob der Mischer mittels externem Start/
Stop-Signal (24 V) gesteuert werden soll oder nicht. Wie der MM8000 startet der Mischer
auch, wenn die Mischung geändert wird.
Der Mischer ist nun bereit und kann mittels PBI-Protokoll Daten über COM1 empfangen. Sie
können den Mischer nun an den PLC/PC der Verpackungsmaschine anschließen. Das MixSet-
Programm des MM8000 kann ebenfalls angeschlossen werden um den Mischer zu testen und
einzustellen.
Beachten Sie, dass Druckalarme das Alarmrelais auslösen und den Mischer NICHT stoppen.
Wenn jedoch der Fluss nicht beibehalten werden kann, löst das Fehlerrelais aus und der
Mischer muss neu gestartet werden – entweder durch Senden einer Stop/Start-Sequenz über
die externe Steuerung oder durch Ändern der Mischung.
(Die folgenden Tabellen sind absichtlich in Englisch gehalten)
Allocation Table
Read only commands (G "Read configuration")
Location Register read
0x0000
Device ID
0x0008
Program version 3 bytes unsigned
DE
Encoding
4 bytes
Unique device identifier
MAP Mix Provectus returns 0x0100005A (hex) or 16777306
(decimal).
Request this ID at startup to make sure that it is a MAP Mix
Provectus emulating MM8000 you are communicating with.
Byte 0:
Major program version (0..255)
Byte 1:
Minor program version (0..255)
Byte 2:
Build (0..255). Only set for validating
versions.
For released versions this will byte will be
zero.
Bedienungsanleitung
P/N 300863-H
12/2019
37
