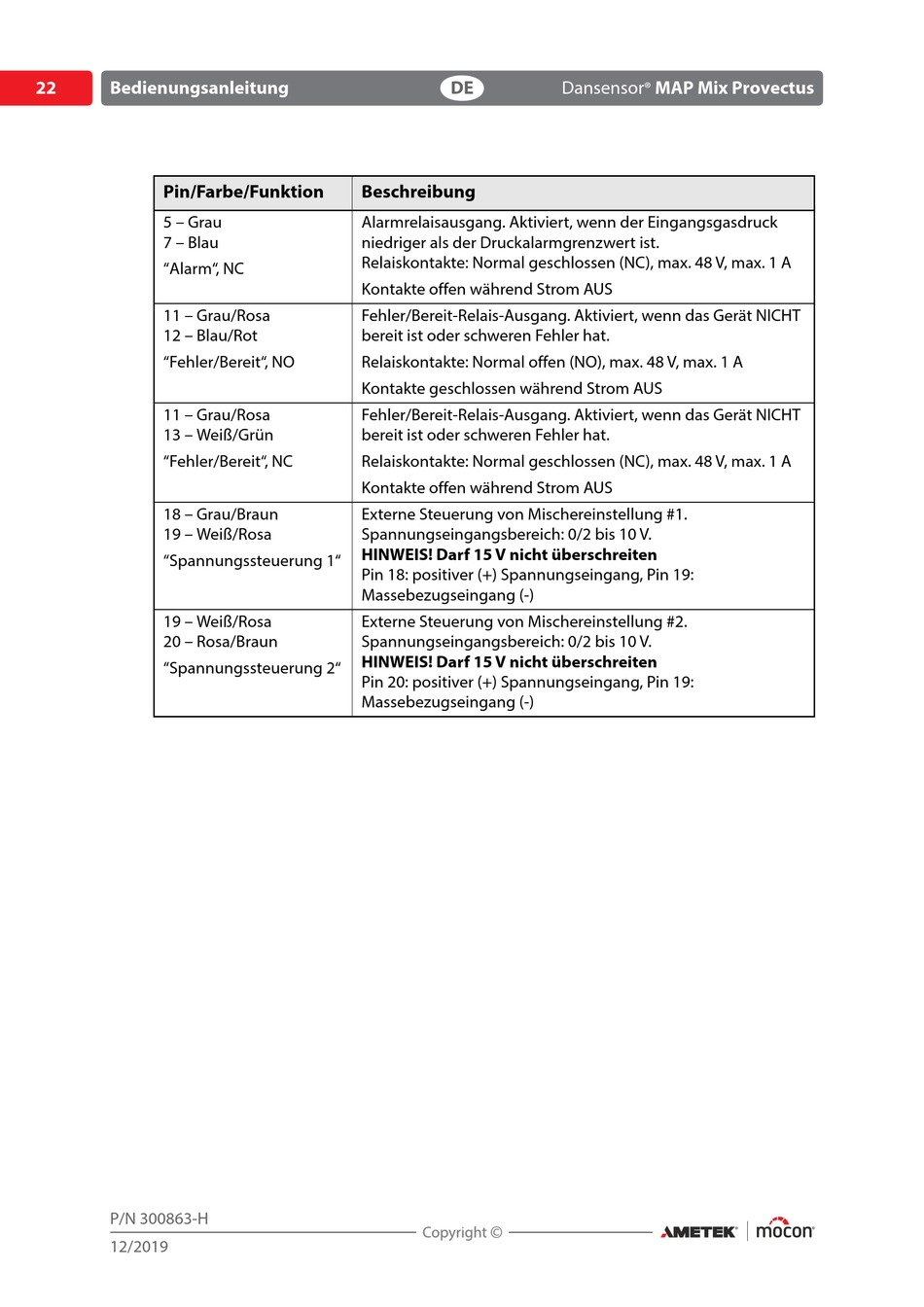

Bedienungsanleitung
Pin/Farbe/Funktion
5 – Grau
7 – Blau
"Alarm", NC
11 – Grau/Rosa
12 – Blau/Rot
"Fehler/Bereit", NO
11 – Grau/Rosa
13 – Weiß/Grün
"Fehler/Bereit", NC
18 – Grau/Braun
19 – Weiß/Rosa
"Spannungssteuerung 1"
19 – Weiß/Rosa
20 – Rosa/Braun
"Spannungssteuerung 2"
P/N 300863-H
12/2019
DE
Beschreibung
Alarmrelaisausgang. Aktiviert, wenn der Eingangsgasdruck
niedriger als der Druckalarmgrenzwert ist.
Relaiskontakte: Normal geschlossen (NC), max. 48 V, max. 1 A
Kontakte offen während Strom AUS
Fehler/Bereit-Relais-Ausgang. Aktiviert, wenn das Gerät NICHT
bereit ist oder schweren Fehler hat.
Relaiskontakte: Normal offen (NO), max. 48 V, max. 1 A
Kontakte geschlossen während Strom AUS
Fehler/Bereit-Relais-Ausgang. Aktiviert, wenn das Gerät NICHT
bereit ist oder schweren Fehler hat.
Relaiskontakte: Normal geschlossen (NC), max. 48 V, max. 1 A
Kontakte offen während Strom AUS
Externe Steuerung von Mischereinstellung #1.
Spannungseingangsbereich: 0/2 bis 10 V.
HINWEIS! Darf 15 V nicht überschreiten
Pin 18: positiver (+) Spannungseingang, Pin 19:
Massebezugseingang (-)
Externe Steuerung von Mischereinstellung #2.
Spannungseingangsbereich: 0/2 bis 10 V.
HINWEIS! Darf 15 V nicht überschreiten
Pin 20: positiver (+) Spannungseingang, Pin 19:
Massebezugseingang (-)
