20
Bedienungsanleitung

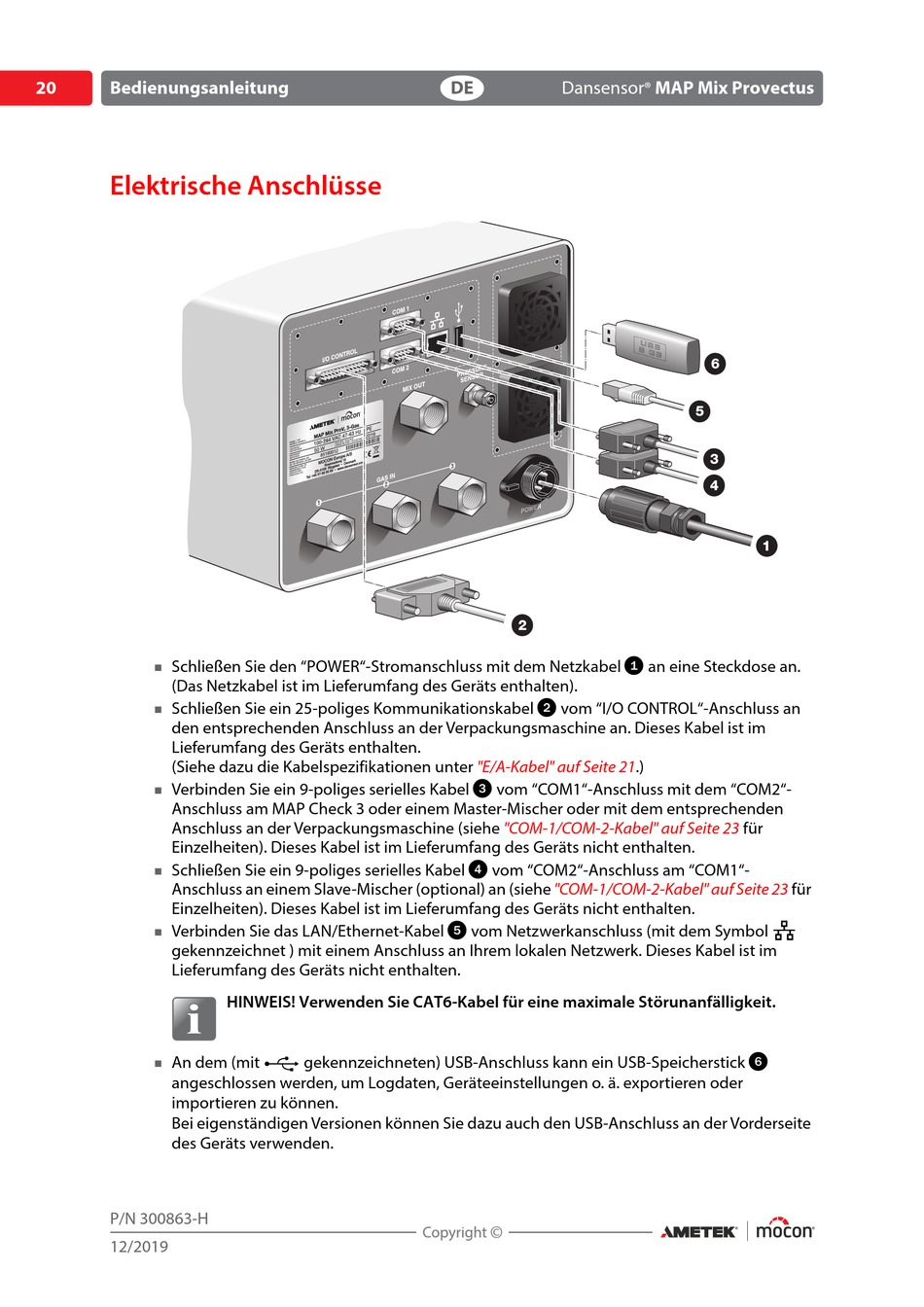

Elektrische Anschlüsse
Schließen Sie den "POWER"-Stromanschluss mit dem Netzkabel
(Das Netzkabel ist im Lieferumfang des Geräts enthalten).
Schließen Sie ein 25-poliges Kommunikationskabel
den entsprechenden Anschluss an der Verpackungsmaschine an. Dieses Kabel ist im
Lieferumfang des Geräts enthalten.
(Siehe dazu die Kabelspezifikationen unter
Verbinden Sie ein 9-poliges serielles Kabel
Anschluss am MAP Check 3 oder einem Master-Mischer oder mit dem entsprechenden
Anschluss an der Verpackungsmaschine (siehe
Einzelheiten). Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
Schließen Sie ein 9-poliges serielles Kabel
Anschluss an einem Slave-Mischer (optional) an (siehe
Einzelheiten). Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
Verbinden Sie das LAN/Ethernet-Kabel
gekennzeichnet ) mit einem Anschluss an Ihrem lokalen Netzwerk. Dieses Kabel ist im
Lieferumfang des Geräts nicht enthalten.
An dem (mit
angeschlossen werden, um Logdaten, Geräteeinstellungen o. ä. exportieren oder
importieren zu können.
Bei eigenständigen Versionen können Sie dazu auch den USB-Anschluss an der Vorderseite
des Geräts verwenden.
P/N 300863-H
12/2019
HINWEIS! Verwenden Sie CAT6-Kabel für eine maximale Störunanfälligkeit.
gekennzeichneten) USB-Anschluss kann ein USB-Speicherstick
DE
Dansensor
vom "I/O CONTROL"-Anschluss an
"E/A-Kabel" auf Seite
21.)
vom "COM1"-Anschluss mit dem "COM2"-
"COM-1/COM-2-Kabel" auf Seite 23
vom "COM2"-Anschluss am "COM1"-
"COM-1/COM-2-Kabel" auf Seite 23
vom Netzwerkanschluss (mit dem Symbol
MAP Mix Provectus
®
an eine Steckdose an.
für
für
