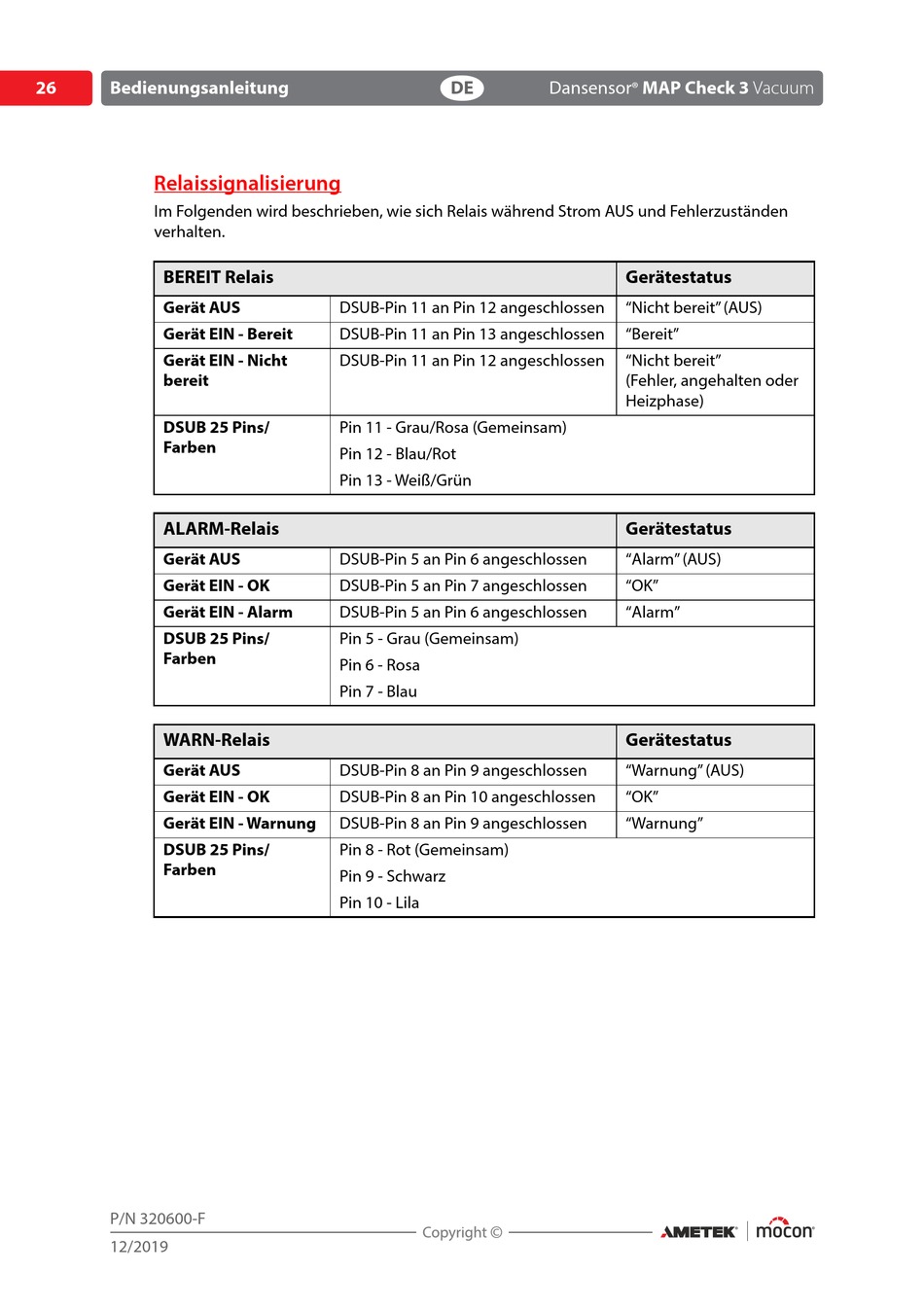

Relaissignalisierung

Im Folgenden wird beschrieben, wie sich Relais während Strom AUS und Fehlerzuständen
verhalten.
BEREIT Relais
Gerät AUS
Gerät EIN - Bereit
Gerät EIN - Nicht
bereit
DSUB 25 Pins/
Farben

ALARM-Relais

Gerät AUS
Gerät EIN - OK
Gerät EIN - Alarm
DSUB 25 Pins/
Farben
WARN-Relais
Gerät AUS
Gerät EIN - OK
Gerät EIN - Warnung
DSUB 25 Pins/
Farben
P/N 320600-F
12/2019
DE
DSUB-Pin 11 an Pin 12 angeschlossen
DSUB-Pin 11 an Pin 13 angeschlossen
DSUB-Pin 11 an Pin 12 angeschlossen
Pin 11 - Grau/Rosa (Gemeinsam)
Pin 12 - Blau/Rot
Pin 13 - Weiß/Grün
DSUB-Pin 5 an Pin 6 angeschlossen
DSUB-Pin 5 an Pin 7 angeschlossen
DSUB-Pin 5 an Pin 6 angeschlossen
Pin 5 - Grau (Gemeinsam)
Pin 6 - Rosa
Pin 7 - Blau
DSUB-Pin 8 an Pin 9 angeschlossen
DSUB-Pin 8 an Pin 10 angeschlossen
DSUB-Pin 8 an Pin 9 angeschlossen
Pin 8 - Rot (Gemeinsam)
Pin 9 - Schwarz
Pin 10 - Lila
Dansensor MAP Check 3 Vacuum
®
Gerätestatus
"Nicht bereit" (AUS)
"Bereit"
"Nicht bereit"
(Fehler, angehalten oder
Heizphase)
Gerätestatus
"Alarm" (AUS)
"OK"
"Alarm"
Gerätestatus
"Warnung" (AUS)
"OK"
"Warnung"
