MAP Mix Provectus
®

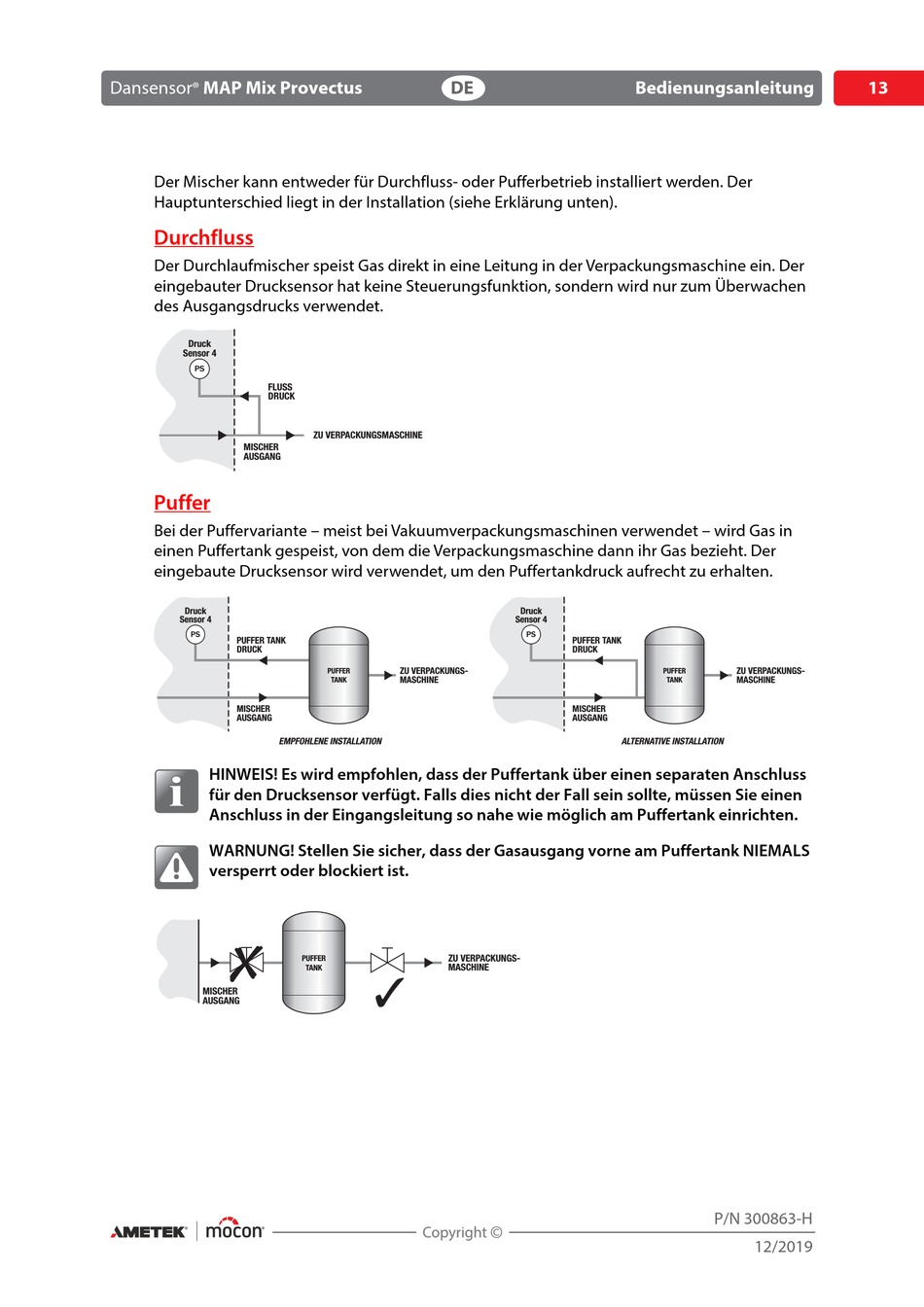

Der Mischer kann entweder für Durchfluss- oder Pufferbetrieb installiert werden. Der
Hauptunterschied liegt in der Installation (siehe Erklärung unten).
Durchfluss
Der Durchlaufmischer speist Gas direkt in eine Leitung in der Verpackungsmaschine ein. Der
eingebauter Drucksensor hat keine Steuerungsfunktion, sondern wird nur zum Überwachen
des Ausgangsdrucks verwendet.
Druck
Sensor 4
PS
FLUSS
DRUCK
MISCHER
AUSGANG
Puffer
Bei der Puffervariante – meist bei Vakuumverpackungsmaschinen verwendet – wird Gas in
einen Puffertank gespeist, von dem die Verpackungsmaschine dann ihr Gas bezieht. Der
eingebaute Drucksensor wird verwendet, um den Puffertankdruck aufrecht zu erhalten.
Druck
Sensor 4
PS
PUFFER TANK
DRUCK
MISCHER
AUSGANG
EMPFOHLENE INSTALLATION
HINWEIS! Es wird empfohlen, dass der Puffertank über einen separaten Anschluss
für den Drucksensor verfügt. Falls dies nicht der Fall sein sollte, müssen Sie einen
Anschluss in der Eingangsleitung so nahe wie möglich am Puffertank einrichten.
WARNUNG! Stellen Sie sicher, dass der Gasausgang vorne am Puffertank NIEMALS
versperrt oder blockiert ist.
MISCHER
AUSGANG
DE
ZU VERPACKUNGSMASCHINE
ZU VERPACKUNGS-
PUFFER
MASCHINE
TANK
ZU VERPACKUNGS-
PUFFER
MASCHINE
TANK
Bedienungsanleitung
Druck
Sensor 4
PS
PUFFER TANK
DRUCK
PUFFER
TANK
MISCHER
AUSGANG
ALTERNATIVE INSTALLATION
13
ZU VERPACKUNGS-
MASCHINE
P/N 300863-H
12/2019
