Dansensor
MAP Mix Provectus
®

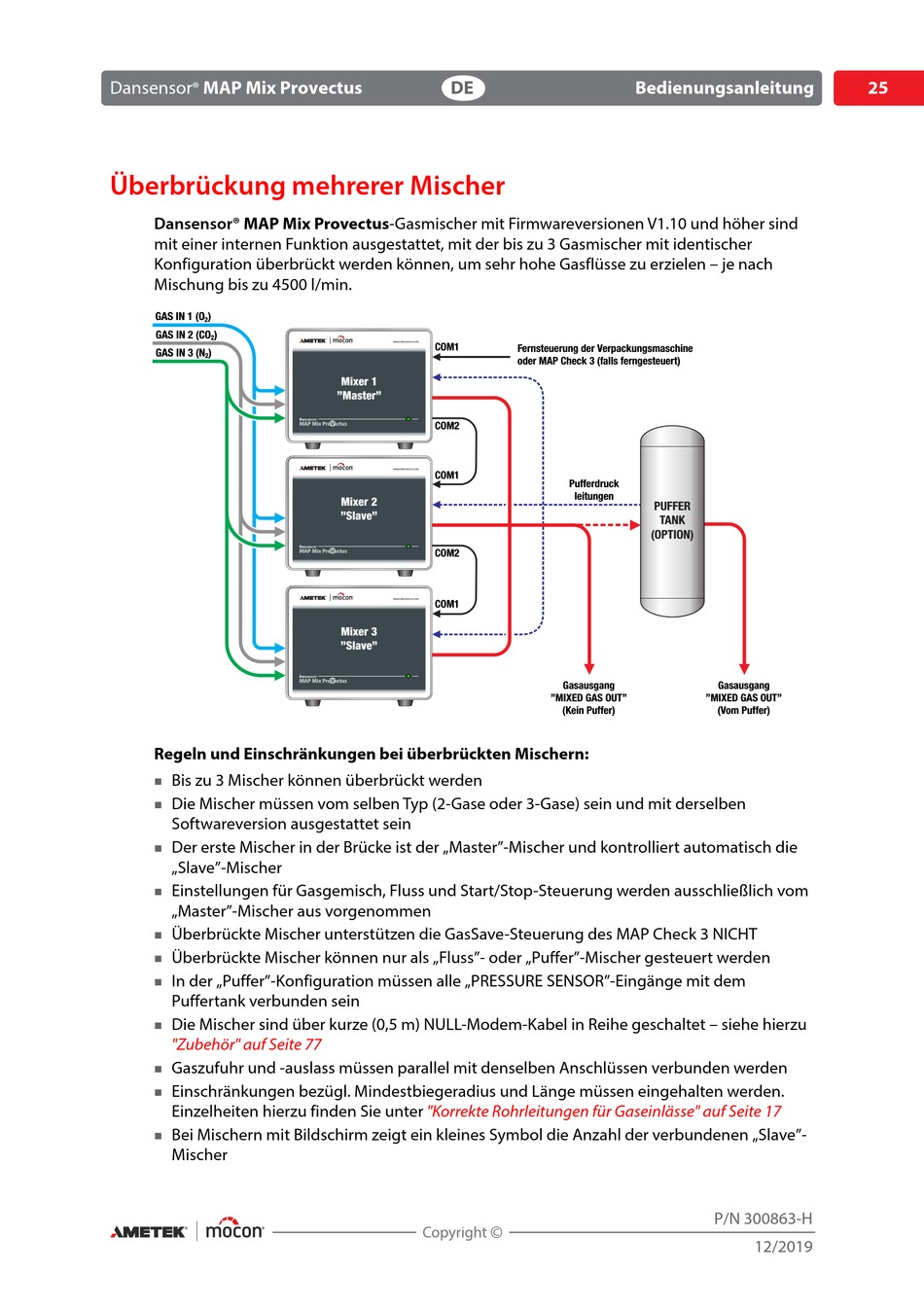

Überbrückung mehrerer Mischer
Dansensor® MAP Mix Provectus-Gasmischer mit Firmwareversionen V1.10 und höher sind
mit einer internen Funktion ausgestattet, mit der bis zu 3 Gasmischer mit identischer
Konfiguration überbrückt werden können, um sehr hohe Gasflüsse zu erzielen – je nach
Mischung bis zu 4500 l/min.
Regeln und Einschränkungen bei überbrückten Mischern:
Bis zu 3 Mischer können überbrückt werden
Die Mischer müssen vom selben Typ (2-Gase oder 3-Gase) sein und mit derselben
Softwareversion ausgestattet sein
Der erste Mischer in der Brücke ist der „Master"-Mischer und kontrolliert automatisch die
„Slave"-Mischer
Einstellungen für Gasgemisch, Fluss und Start/Stop-Steuerung werden ausschließlich vom
„Master"-Mischer aus vorgenommen
Überbrückte Mischer unterstützen die GasSave-Steuerung des MAP Check 3 NICHT
Überbrückte Mischer können nur als „Fluss"- oder „Puffer"-Mischer gesteuert werden
In der „Puffer"-Konfiguration müssen alle „PRESSURE SENSOR"-Eingänge mit dem
Puffertank verbunden sein
Die Mischer sind über kurze (0,5 m) NULL-Modem-Kabel in Reihe geschaltet – siehe hierzu
"Zubehör" auf Seite 77
Gaszufuhr und -auslass müssen parallel mit denselben Anschlüssen verbunden werden
Einschränkungen bezügl. Mindestbiegeradius und Länge müssen eingehalten werden.
Einzelheiten hierzu finden Sie unter
Bei Mischern mit Bildschirm zeigt ein kleines Symbol die Anzahl der verbundenen „Slave"-
Mischer
DE
"Korrekte Rohrleitungen für Gaseinlässe" auf Seite 17
Bedienungsanleitung
P/N 300863-H
12/2019
25
