Bedienung:
1. Im Menü "Grundeinstellungen"
®
tion ChemoClean eingeschaltet und die entsprechenden Kontakte an den Injektor
angeschlossen sein (siehe Anschlussbeispiele auf Seite 136 und Seite 137).
2. Die Parametrierung der Reinigungsabläufe erfolgt in diesem Menü. Hier kann die
automatische oder ereignisgesteuerte Reinigung an die Prozessbedingungen
angepasst werden. Eine oder mehrere der folgenden Steuerungen sind möglich:
– Wochenprogramm (siehe unten, Felder OA1 bis OAA5): An jedem Wochentag
können beliebig viele Reinigungen gestartet werden
– Externe Steuerung: Über die digitalen Eingänge kann ein Start ausgelöst werden.
Dazu muss in Feld O1, "Auswahl Steuerebenen", die externe Steuerung aktiviert
werden: Ext. Steuerung "ein")
– Reinigungs-Trigger: Beim Auftreten eines SCS-Alarms wird eine Reinigung
durchgeführt (siehe dazu auch Feld LM1 unter "Sonderfunktionen"
– Netzausfall: Nach einem Netzausfall wird die Reinigung gestartet.
3. Wenn eine Reinigung gestartet wird, wird automatisch ein Hold gesetzt.
Handbedienung:
Eine schnelle Vor-Ort-Reinigung kann durchgeführt werden mit dem Menü:
"PARAM" "Handbedienung"
Wochenprogramm:
"PARAM" "Sonderfunktionen"
Jeder Tag kann individuell programmiert werden. Zur Verfügung stehen die Programme
• "Clean": Reinigungsstart durch Eingabe der Startzeit (s. Abb. 28).
• "Clean Int": In dem festgelegten Intervall wird mit definierten Intervallabständen gerei-
nigt (s. Abb. 28). Dieses Programm ist nicht direkt über die binären Eingänge auslös-
bar.
• "User": Benutzerdefinierte Reinigungsprogramme (im Programmeditor erstellen; ab
Feld NAD1).

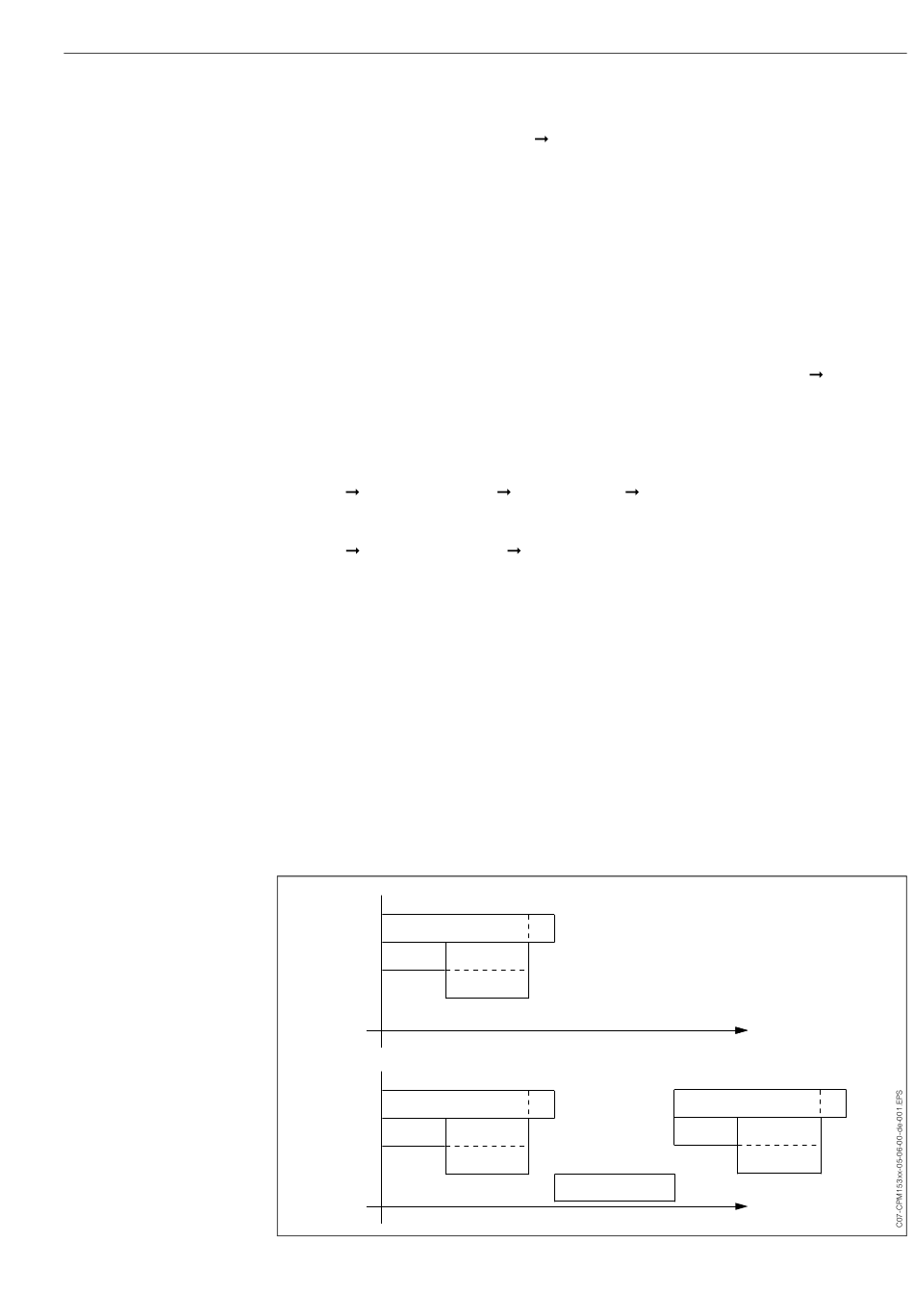

Programmabläufe (Reinigungsbeispiel)
Montag:
2 x reinigen (um 11:00 Uhr und um 18:00 Uhr) mit 120 sec Wasser, davon 60 sec zusätz-
lich mit Reiniger.
Zwischen 18:20 Uhr und 24:00 Uhr alle 30 Min. (= 1800 sec) reinigen mit 120 sec Was-
ser, davon 60 sec zusätzlich mit Reiniger.
Clean
Hold Hold und Nachwirkzeit
Wasser 60 sec
+Reiniger
Clean Int
Hold Hold und Nachwirkzeit
Wasser 60 sec
+Reiniger
Messzeit
"Kontakte" (Feld F1, s. Seite 37) muss die Funk-
"ChemoClean"
"ChemoClean":
60 sec
+Reiniger
60 sec
+Reiniger
Messzeit 1800 sec
6 Inbetriebnahme
2 x "E" drücken ("Reinigung starten")
Hold und Nachwirkzeit
60 sec 60 sec
+Reiniger
"Check")
