TopClean S CPC 30
Endress+Hauser
4.2

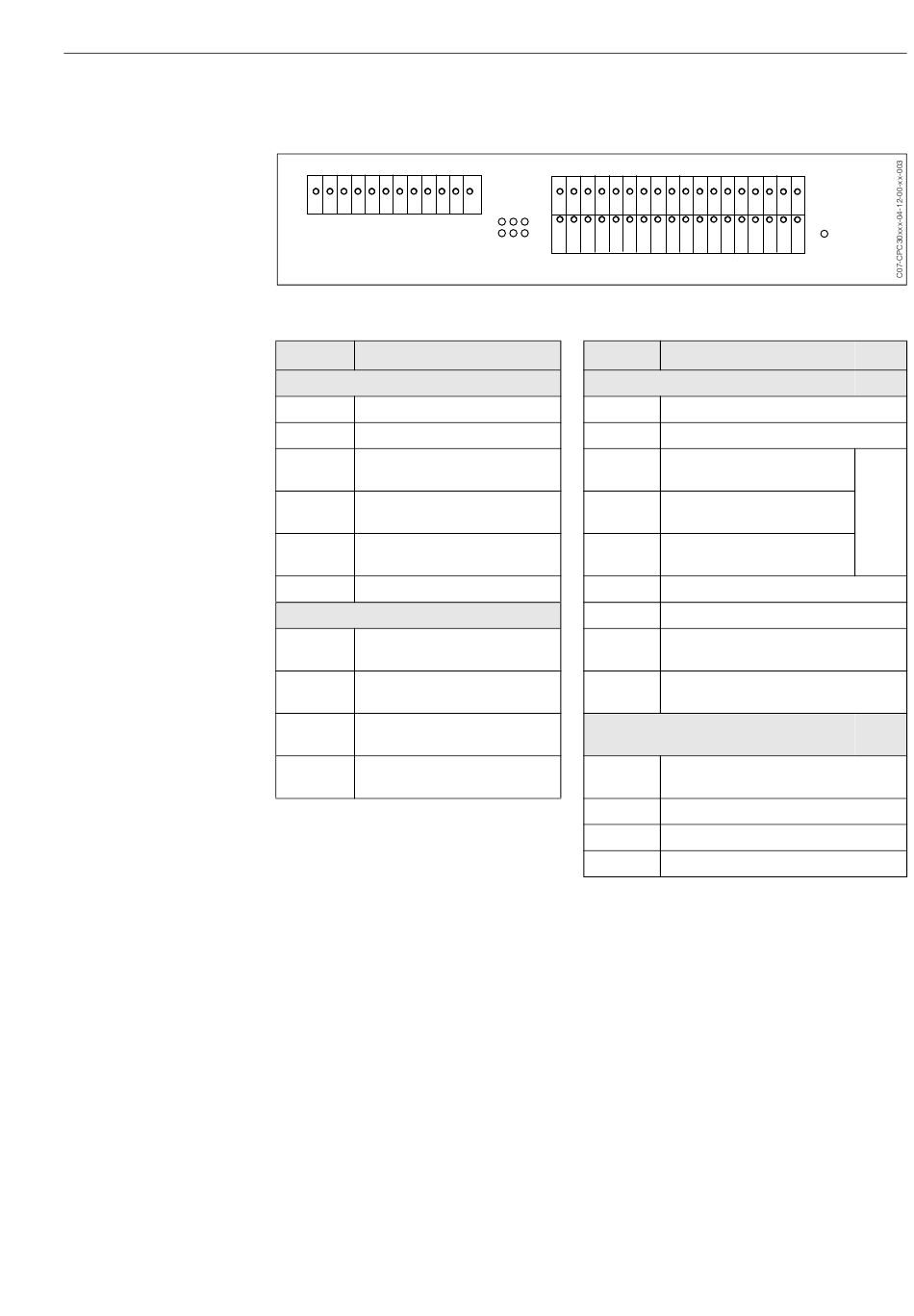

Anschluss CPG 30

41 42 45 46 47 48 51 52 55 56

Klemme Funktionsbelegung

Ausgänge:
41/42 Zusatzventil 1
47/48 Treibwasser (Injektor)
51/52 Reiniger (Injektor)
55/56 Armatur in Messen (intern)
57/58 Armatur in Wartung (intern)
Interne Eingänge (Rückmeldungen):
K1/K2 Steuerung: mechanischer Öffner
für Serviceschalter
D3/D4 Überwachung:
Ist Druckluft ausgefallen ?
11/12 Überwachung:
Ist Armatur in Messposition?
13/14 Überwachung:
Ist Armatur in Wartungsposition?
57 58 + – B A 81
61 62 65 66 71
Klemme Funktionsbelegung
Externe Eingänge (von Mycom S + PLS)
L+/L–
A/B
81/82
83/84
85/86
87/88
89/90
91/92
93/94
Externe Ausgänge (Status Armatur):
61/62
65/66
71/72
75/76
4 Elektrischer Anschluss
82 83 84 85 86 87 88 89 90 91 92 93 94
72 75 76 S1 S2 D3 D4 11 12 13 14
Hilfsenergie
Kommunikation Mycom S → CPG 30
ext. Steuerung Reinigungs-
programm (bin.0)
ext. Steuerung Reinigungs-
programm (bin.1)
ext. Steuerung Reinigungs-
programm (bin.2)
Automatik Stopp
–
Steuerung: Armatur in Messposition
Steuerung: Armatur in Wartungsposition
Armatur in Messposition
Armatur in Wartungsposition
Programm läuft
n.c.
Alive LED
binär
kodiert
