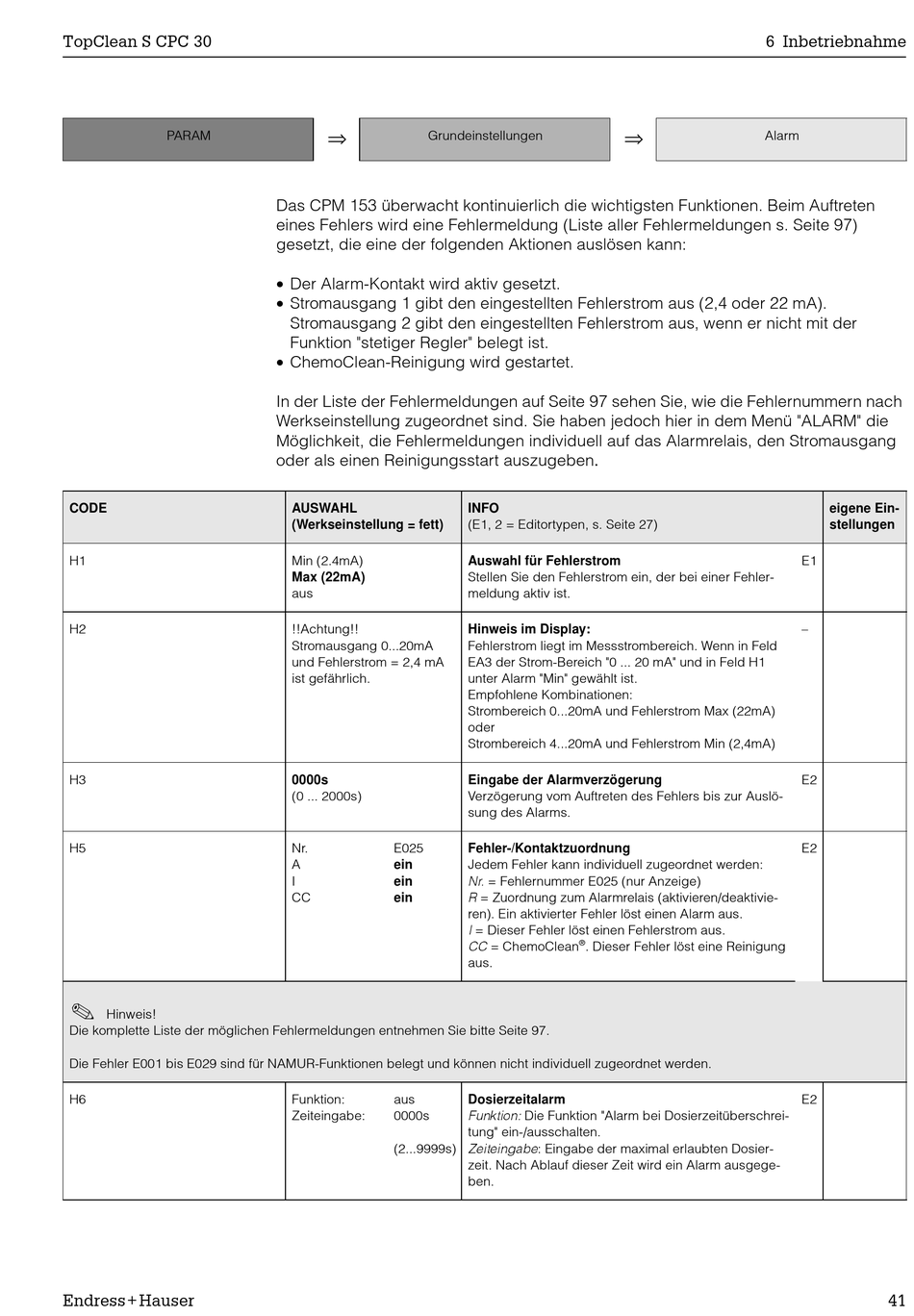

Endress+Hauser TopClean S CPC 30 Betriebsanleitung Seite 41

TopClean S CPC 30
PARAM
CODE
H1
H2
H3
H5
!
Hinweis!
Die komplette Liste der möglichen Fehlermeldungen entnehmen Sie bitte Seite 97.
Die Fehler E001 bis E029 sind für NAMUR-Funktionen belegt und können nicht individuell zugeordnet werden.
H6
Endress+Hauser
⇒
Grundeinstellungen
Das CPM 153 überwacht kontinuierlich die wichtigsten Funktionen. Beim Auftreten
eines Fehlers wird eine Fehlermeldung (Liste aller Fehlermeldungen s. Seite 97)
gesetzt, die eine der folgenden Aktionen auslösen kann:
• Der Alarm-Kontakt wird aktiv gesetzt.
• Stromausgang 1 gibt den eingestellten Fehlerstrom aus (2,4 oder 22 mA).
Stromausgang 2 gibt den eingestellten Fehlerstrom aus, wenn er nicht mit der
Funktion "stetiger Regler" belegt ist.
• ChemoClean-Reinigung wird gestartet.
In der Liste der Fehlermeldungen auf Seite 97 sehen Sie, wie die Fehlernummern nach
Werkseinstellung zugeordnet sind. Sie haben jedoch hier in dem Menü "ALARM" die
Möglichkeit, die Fehlermeldungen individuell auf das Alarmrelais, den Stromausgang
oder als einen Reinigungsstart auszugeben .
AUSWAHL
(Werkseinstellung = fett)
Min (2.4mA)
Max (22mA)
aus
!!Achtung!!
Stromausgang 0...20mA
und Fehlerstrom = 2,4 mA
ist gefährlich.
0000s
(0 ... 2000s)
Nr. E025
A ein
I ein
CC ein
Funktion: aus
Zeiteingabe: 0000s
(2...9999s)
⇒
INFO
(E1, 2 = Editortypen, s. Seite 27)
Auswahl für Fehlerstrom
Stellen Sie den Fehlerstrom ein, der bei einer Fehler-
meldung aktiv ist.
Hinweis im Display:
Fehlerstrom liegt im Messstrombereich. Wenn in Feld
EA3 der Strom-Bereich "0 ... 20 mA" und in Feld H1
unter Alarm "Min" gewählt ist.
Empfohlene Kombinationen:
Strombereich 0...20mA und Fehlerstrom Max (22mA)
oder
Strombereich 4...20mA und Fehlerstrom Min (2,4mA)
Eingabe der Alarmverzögerung
Verzögerung vom Auftreten des Fehlers bis zur Auslö-
sung des Alarms.
Fehler-/Kontaktzuordnung
Jedem Fehler kann individuell zugeordnet werden:
= Fehlernummer E025 (nur Anzeige)
= Zuordnung zum Alarmrelais (aktivieren/deaktivie-
ren). Ein aktivierter Fehler löst einen Alarm aus.
= Dieser Fehler löst einen Fehlerstrom aus.
®
= ChemoClean . Dieser Fehler löst eine Reinigung
aus.
Dosierzeitalarm
Die Funktion "Alarm bei Dosierzeitüberschrei-
tung" ein-/ausschalten.
: Eingabe der maximal erlaubten Dosier-
zeit. Nach Ablauf dieser Zeit wird ein Alarm ausgege-
ben.
6 Inbetriebnahme
Alarm
eigene Ein-
stellungen
E1
–
E2
E2
E2
41
