Description générale

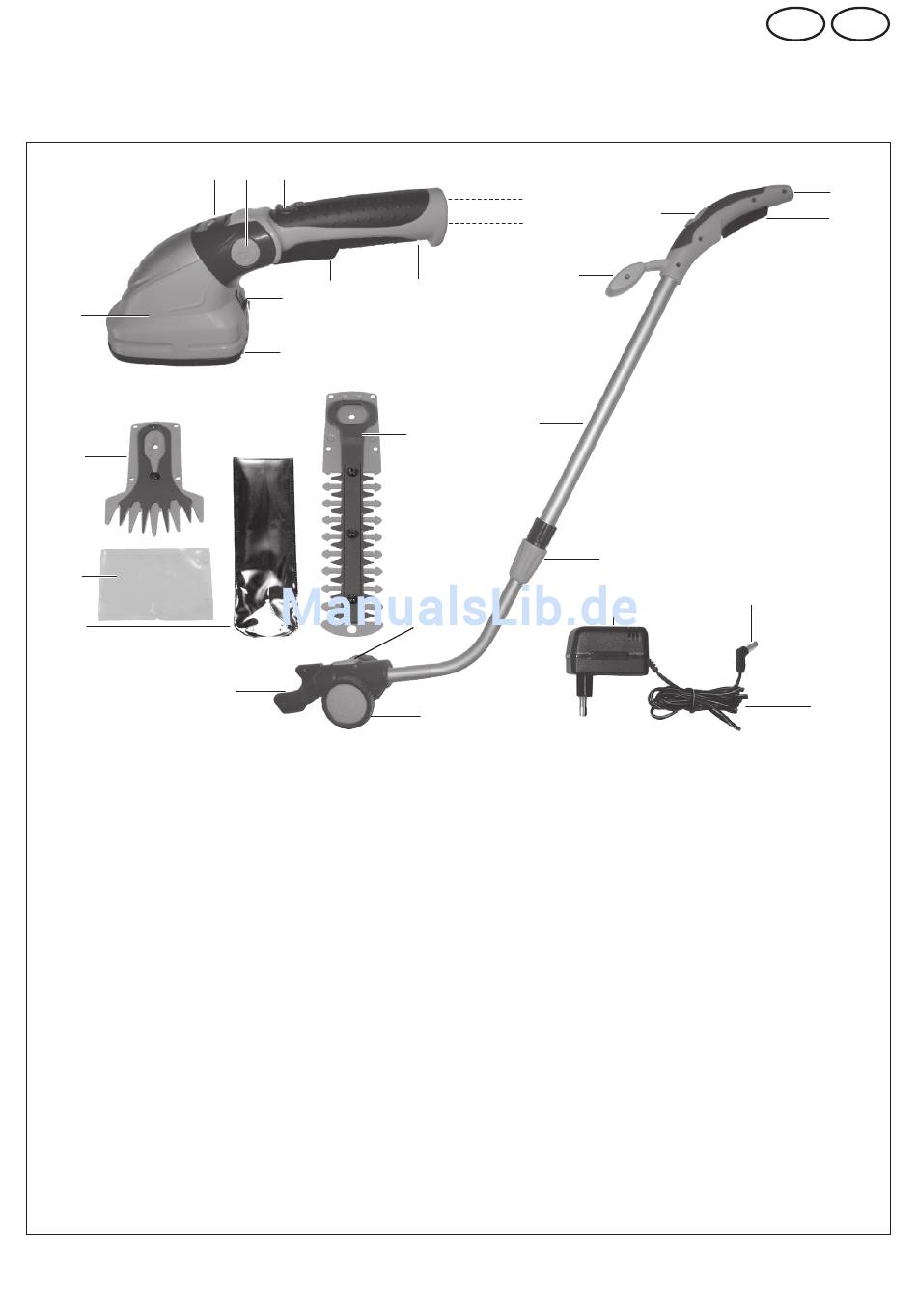

Schéma d'ensemble
10
14
13
12
Appareil :
1 Affichage de l'état de chargement
2 Bouton de blocage du pivotement de la tête
de coupe
3 Blocage de mise en marche de l'appareil
4 Douille de chargement
5 Annonce de chargement (voyant DEL)
6 Poignée d'appareil
7 Commutateur marche-arrêt de l'appareil
8 Verrou d'arrêt pour le pivotement de la tête
de coupe
9 Plaque de protection de la lame
10 Tête de coupe
Barre de coupe :
11 Lame de coupe pour buissons
12 Protection de la lame de coupe pour buissons
13 Protection de la lame de coupe pour gazon
14 Lame de coupe pour gazon
1 2 3
7
8
9
19
4
5
22
6
21
11
20
18
Manche télescopique :
15 Poignée
16 Commutateur marche-arrêt du manche
télescopique
17 Vis de réglage en hauteur
18 Roues avec axe
19 Logement d'appareil
20 Bouton de blocage pour faire pivoter l'appa-
reil
21 Tube télescopique
22 Poignée supplémentaire
23 Blocage de mise en marche, manche téles-
copique
Chargeur :
24 Alimentation
25 Prise de chargement de câble
26 Câble de chargement
