Getriebeabdeckung (Nur Alle Pumpen Der Modellen Eh1200, Eh2600 Und Eh4200); Schaugläser - Edwards Eh Serie Betriebsanleitung

A301-05-882 Issue A
2. Siehe Abbildung 8. Befüllen Sie diesen Behälter mit Öl, bis der empfohlene Ölstand (2) erreicht ist, d. h. bis das
Öl oben auf der Reflektorplatte (6) steht.
3. Setzen Sie den entlüfteten Öleinfüllstopfen wieder ein.
1. Ölstand-Schauglas am Behälter mit Wellendichtung
2. Für den Behälter mit Wellendichtung empfohlener Ölstand
3. Ölstand-Schauglas hydrokinetischer Antrieb/hydrokinetisches Getriebe
4. Reflektorplatte hydrokinetischer Antrieb/hydrokinetisches Getriebe
5. Empfohlener Ölstand im hydrokinetischen Antrieb/Getriebe
6. Reflektorplatte im Behälter mit Wellendichtung
7. Drehrichtung im Schauglas* (der Pfeil zeigt die korrekte Richtung an)
* Nicht an den Modellen EH2600 und EH4200
3.4.3 Getriebeabdeckung (nur alle Pumpen der Modellen EH1200, EH2600
und EH4200)
Gehen Sie wie folgt vor, um die Getriebeabdeckung an allen Pumpen der Modellen EH1200, EH2600 und EH4200
anzubringen. Verwenden Sie dasselbe Öl, das Sie auch zum Befüllen des hydrokinetischen Antriebs/Getriebes und des
Behälters mit Wellendichtung verwendet haben.
1. Entfernen Sie den Öleinfüllstopfen oben auf der Getriebeabdeckung
2. Befüllen Sie die Getriebeabdeckung mit Öl, bis sich der Ölstand in der Mitte der Reflektorplatte im Ölstand-
Schauglas der Getriebeabdeckung befindet
3. Setzen Sie den Öleinfüllstopfen wieder ein.
Seite 18

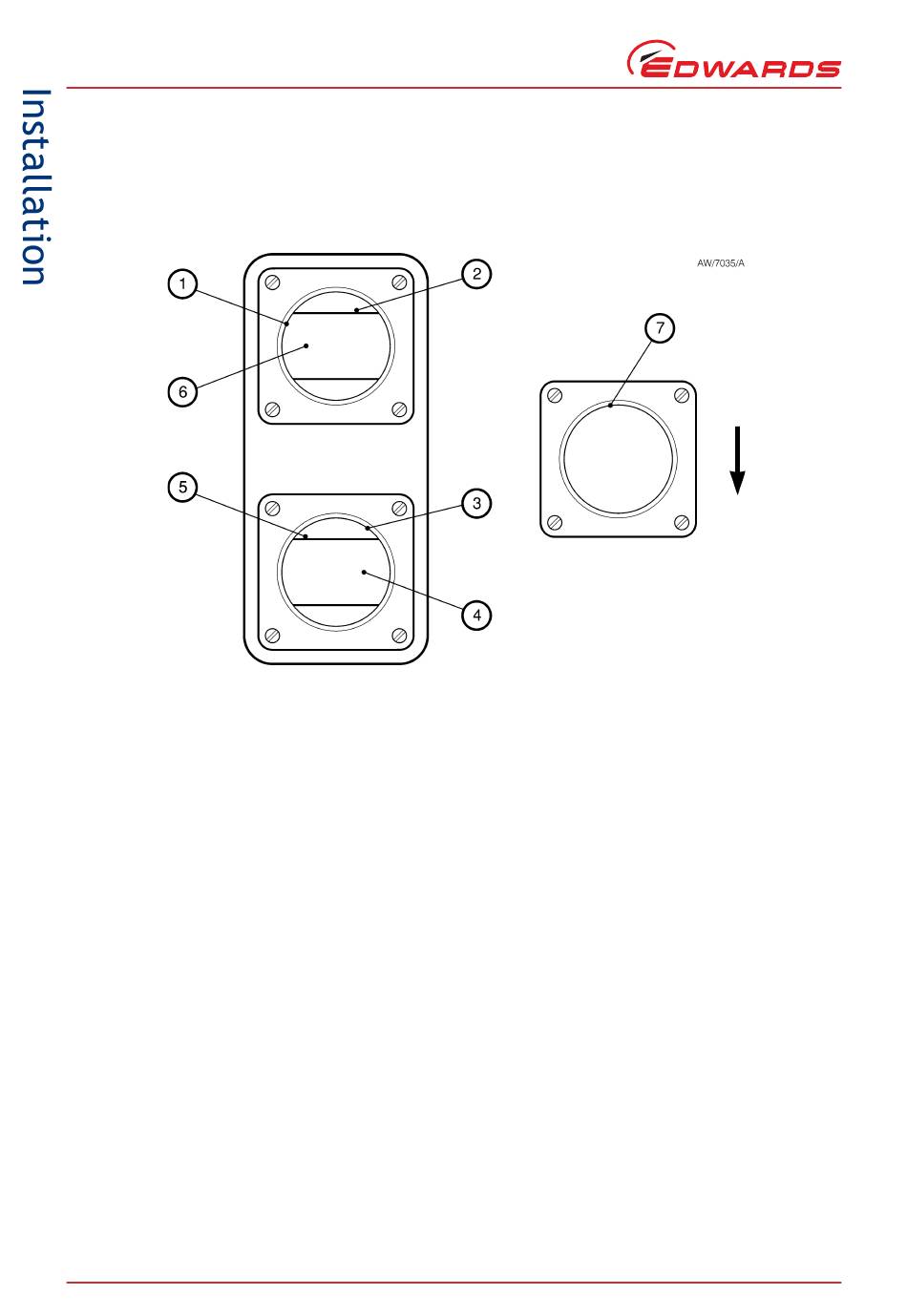

Abbildung 8 - Schaugläser
(Abbildung 2, Ziffer 9).
© Edwards Limited 2014. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
(Abbildung 2, Ziffer 7).
