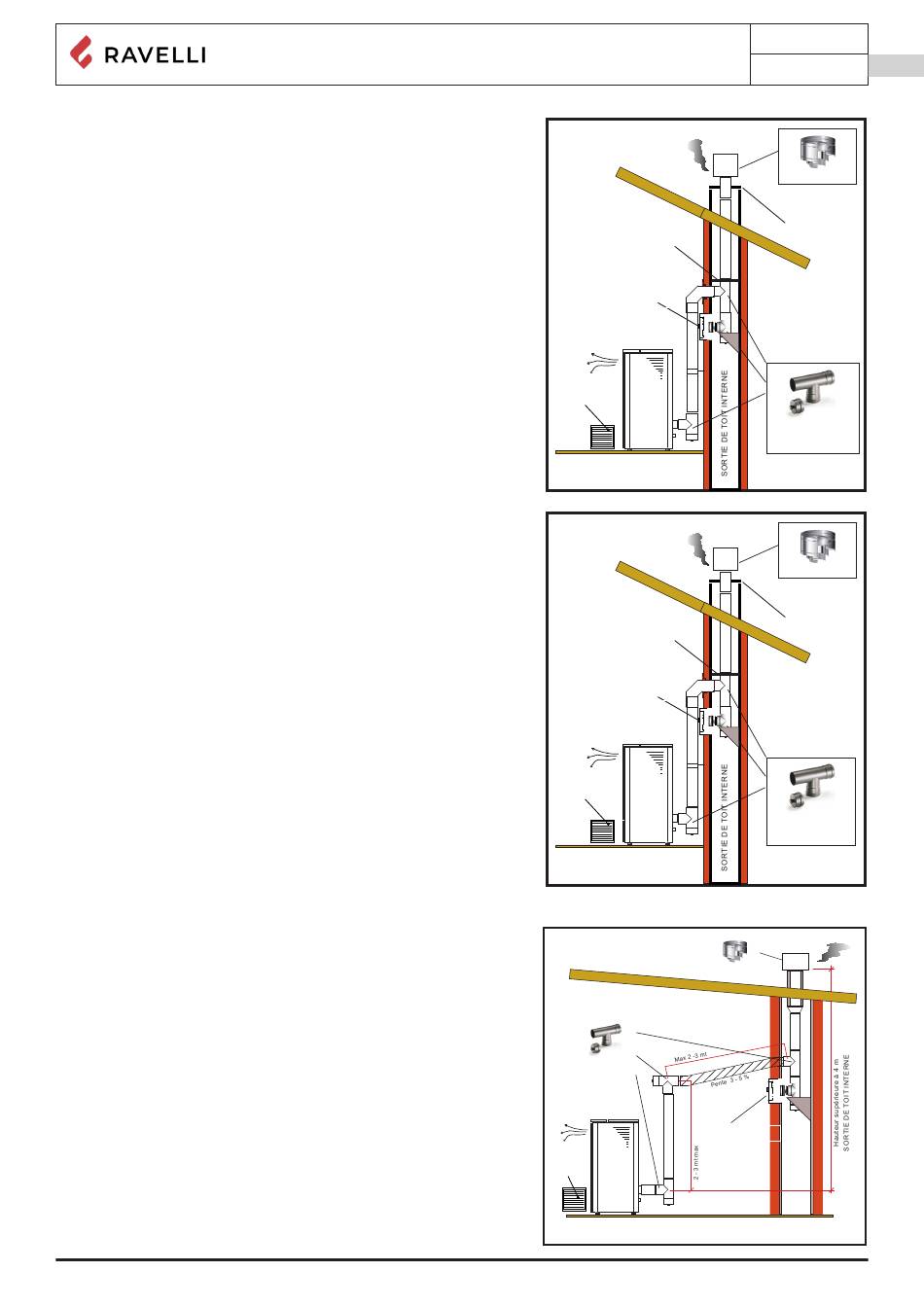

Ce type d'installation (voir la Fig. 4) exige une sortie de toit isolée
car l'ensemble du conduit de fumée a été monté à l'extérieur de
l'habitation.
Un raccord de type en « T » doté d'un bouchon d'inspection a été
monté dans la partie inférieure de la sortie de toit.
Ce type d'installation (voir la Fig. 5) n'exige pas de sortie de toit
isolée car une partie du conduit de fumée a été montée à l'intérieur
de l'habitation et une partie se trouve à l'intérieur d'une sortie de
toit déjà existante.
Un raccord de type en « T » doté d'un bouchon d'inspection a été
monté dans la partie inférieure du chaudière ainsi qu'à l'intérieur de
la sortie de toit.
Ce type d'installation (voir la Fig.6) requiert un tronçon horizontal
pour se raccorder à une sortie de toit déjà existante.
Respecter les pentes indiquées sur la figure de manière à réduire le
dépôt des cendres dans le tronçon du tuyau horizontal. Un raccord
de type en « T » doté d'un bouchon d'inspection a été monté dans
la partie inférieure et à l'entrée de la sortie de toit.
Comme tronçon initial, il est interdit d'installer un coude à 90°, car
la cendre bloquerait le passage des fumées en peu de temps, en
causant des problèmes de tirage du appareil. (Voir la Fig. 2)
Manuel d'utilisation et d'entretien R 1000 Pro
Lamiera in acciaio a tenuta stagna
Trappe d'inspection
Prise d'air à
l'extérieur
Lamiera in acciaio a tenuta stagna
Trappe d'inspection
Prise d'air à
l'extérieur
Protection de la pluie
Raccord en T pour
la condensation
Trappe d'inspection
Prise d'air à
l'extérieur
Rev.1 29/07/2021
FR
Pag.79
Protection de la pluie
Plaque de recouvrement
Raccord en T avec
chambre de récupération
et pour la condensation
Fig.4
Protection de la pluie
Plaque de recouvrement
Raccord en T avec
chambre de récupération
et pour la condensation
Fig.5
Fig.6
