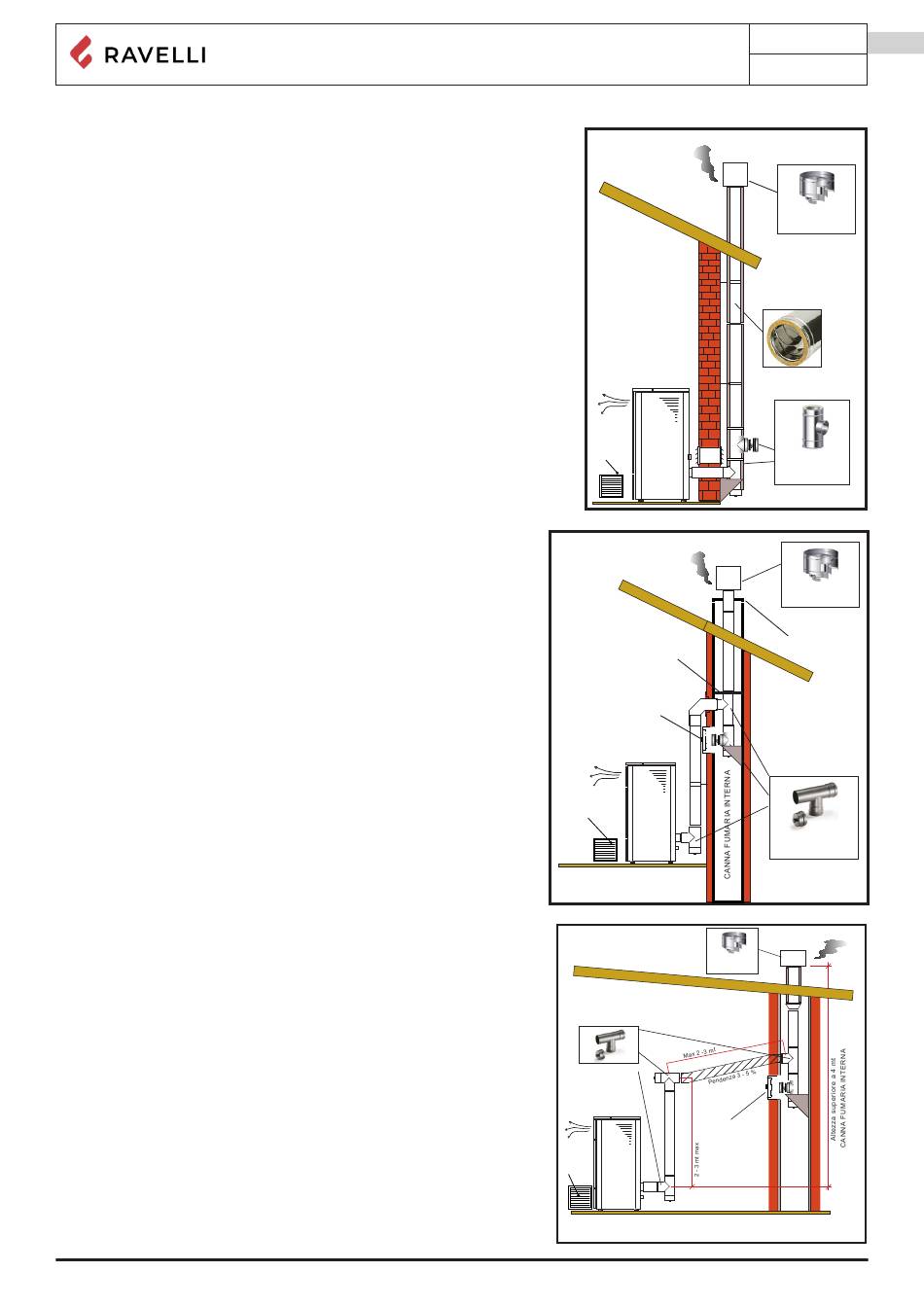

Questo tipo di installazione (Vedi Fig.4) necessita di canna fumaria
coibentata.
Nella parte inferiore della canna fumaria, è stato montato un
raccordo di tipo "T" con tappo di ispezione.
Questo tipo di installazione (Vedi Fig.5) necessita di canna fumaria
coibentata, anche se situata all'interno di una canna fumaria già
esistente.
Nella parte inferiore della canna fumaria è stato montato un
raccordo di tipo "T" con tappo di ispezione. È sconsigliato installare
come primo tratto iniziale una curva a 90°, in quanto la cenere
ostruirebbe in poco tempo il passaggio dei fumi, causando problemi
al tiraggio dell'apparecchio (Vedi Fig.2).
Questo tipo di installazione (Vedi Fig.6) necessità di un tratto
orizzontale per collegarsi ad una canna fumaria già esistente.
Rispettare le pendenze indicate in figura, in modo da ridurre il
deposito della cenere nel tratto di tubo orizzontale. Nella parte
inferiore della canna fumaria è stato montato un raccordo di tipo "T"
con tappo di ispezione, così come all'imbocco della canna fumaria.
È sconsigliato installare come tratto iniziale una curva a 90°, in
quanto la cenere ostruirebbe in poco tempo il passaggio dei fumi,
causando problemi al tiraggio dell'apparecchio (Vedi Fig.2).
Manuale uso e manutenzione R 1000 Pro
Presa d'aria
esterna
Lamiera in acciaio a tenuta stagna
Botola d'ispezione
Presa d'aria
esterna
Protezione
dalla pioggia
Raccordo a T
per condensa
Botola d'ispezione
Presa
d'aria
esterna
IT
Rev.1 29/07/2021
Pag.29
Protezione dalla
pioggia
Canna fumaria coibentata
Raccordo a T con
scarico condensa e
camera di raccolta
Fig.4
Protezione dalla
pioggia
Lastra di copertura
Raccordo a T con
camera di raccolta e per
condensa
Fig.5
Fig.6
