ITV1-TFV03DE-A
5 Bestellschlüssel
Bestellschlüssel
Druckbereich
Sonderbestellung
3 : 0,7 TO 70psi
Druckanzeigeeinheit
Versorgungsspannung
Anschlussgr
öß
Kabelstecker-Ausführung
Eingangssignal
N: Ohne Kabelstecker
0: DC-Strom 4 bis 20 mA
Gewindeart
Befestigungselement
B: Flaches Befestigungselement
Monitorausgang
1: Analogausgang DC 1 bis 5 V

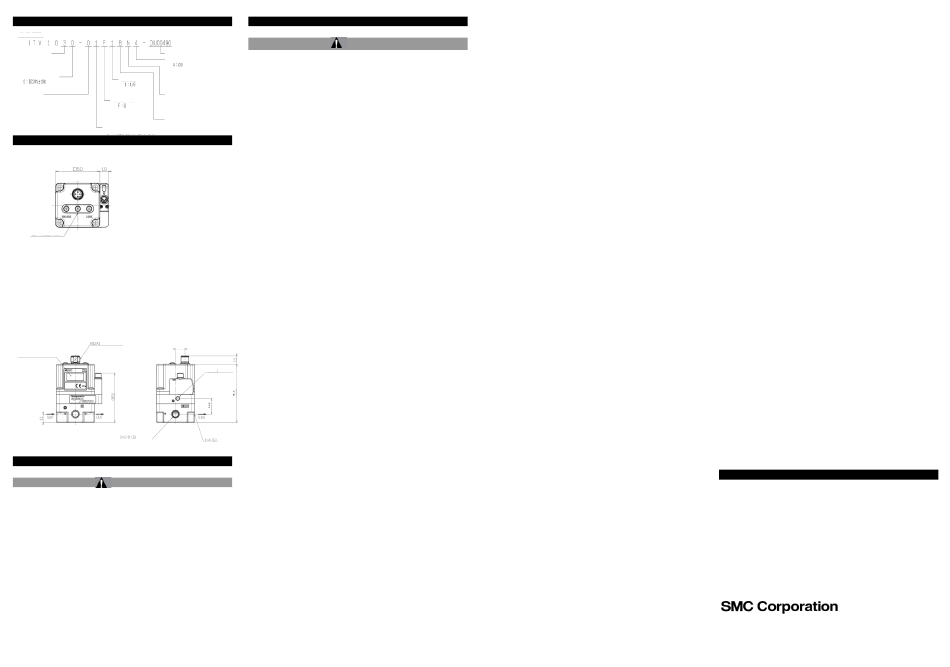

6 Außenabmessungen (mm)
△
A
Einstellteil
12,5
Schraube
digitale
Kabelverbindung
Druckanzeige
(Steckerausführung)
Versorgungsanschluss
Ausgangsanschluss
7 Wartung und Inspektion
Achtung
• Die Nichtbeachtung dieser Anweisungen kann Fehlfunktionen des
Produkts und Schäden am Gerät oder an der Anlage verursachen.
• Druckluft kann bei nicht sachgerechtem Umgang gefährlich sein.
Wartungsarbeiten an Druckluftsystemen dürfen nur von entsprechend
ausgebildetem Personal vorgenommen werden.
• Vor der Durchführung von Wartungsarbeiten muss unbedingt die
Stromversorgung abgeschaltet werden. Stellen Sie sicher, dass der
Überdruck im System in die Atmosphäre entlüftet wird.
• Schließen Sie nach Einbau und Wartung die Anlage an die Druckluft-
und Stromversorgung an und führen Sie die entsprechenden Funktions-
und Leckagetests durch, um sicherzustellen, dass die Anlage korrekt
installiert ist.
• Keine Änderungen an den Produkten vornehmen.
• Das Produkt darf nicht zerlegt werden, es sei denn, die Anweisungen in
der Einbau- oder Wartungsanleitung erfordern dies.
8 Betriebseinschränkungen
Achtung
• Wird die Stromversorgung bei Druckbeaufschlagung unterbrochen, wird
der Druck auf der Ausgangsseite abgelassen.
• Wenn die Druckluftzufuhr zum Produkt unterbrochen wird und die
Energiezufuhr noch eingeschaltet ist, bleibt das interne Magnetventil in
Betrieb und ein summendes Geräusch ist hörbar. Schalten Sie die
Energieversorgung bei abgeschaltetem Versorgungsdruck aus, da sonst
die Produktlebensdauer beeinträchtigt werden kann.
• Die Entlüftungsanschlüsse dieses Produkts nicht blockieren.
• Für den Fall von Unterbrechungen der Stromversorgung verfügt das
Produkt über eine Entlüftungsfunktion, jedoch besitzt es keine
Absperrventilfunktion.
Das System so betreiben, dass der Versorgungsdruck unterbrochen
wird, wenn das Produkt nicht betrieben wird.
• Das Produkt wird bei Auslieferung im Werk auf die jeweilige
Spezifikation eingestellt. Teile nicht demontieren oder ausbauen, da ein
Betriebsausfall die Folge sein kann.
M5X0,8
Elektromagnetve
ntil-Entlüftung
EXH-Anschluss
9 Contacts
ÖS T E R R E IC H
(43) 2262 62280-0
LETTLAND
B E L G IE N
(32) 3 355 1464
LITAUEN
(370) 5 264 8126
B UL G AR IE N
(359) 2 974 4492
NIEDERLANDE
(31) 20 531 8888
TS C HE C H. R E P.
(420) 541 424 611
NORWEGEN
(47) 67 12 90 20
DÄNE MAR K
POLEN
(45) 7025 2900
(48) 22 211 9600
E S TL AND
(372) 651 0370
PORTUGAL
(351) 21 471 1880
FINNL AND
RUMÄNIEN
(358) 207 513513
(40) 21 320 5111
FR ANK R E IC H
(33) 1 6476 1000
SLOWAKEI
(421) 2 444 56725
DE UT S C HL AND
(49) 6103 4020
SLOWENIEN
(386) 73 885 412
G R IE C HE NL AND
(30) 210 271 7265
SPANIEN
(34) 945 184 100
UNG AR N
(36) 23 511 390
SCHWEDEN
IR L AND
(353) 1 403 9000
SCHWEIZ
(41) 52 396 3131
IT AL IE N
(39) 02 92711
GROSSBRITANNIEN
(44) 1908 563888
URL:
http// www.smcworld.com (weltweit)
http// www.smc.eu (Europa)
Die Angaben können ohne vorherige Ankündigung vom Hersteller geändert werden.
© 2016 SMC Corporation Alle Rechte vorbehalten.
