Elektrischer Anschluss
Um denn Messfehler unter 0,1 % zu halten, sollte das Strommessgerät einen Innenwiderstand
von < 0.7 Ω aufweisen. Die Position der Steckbrücke gemäß folgender Tabelle beachten.

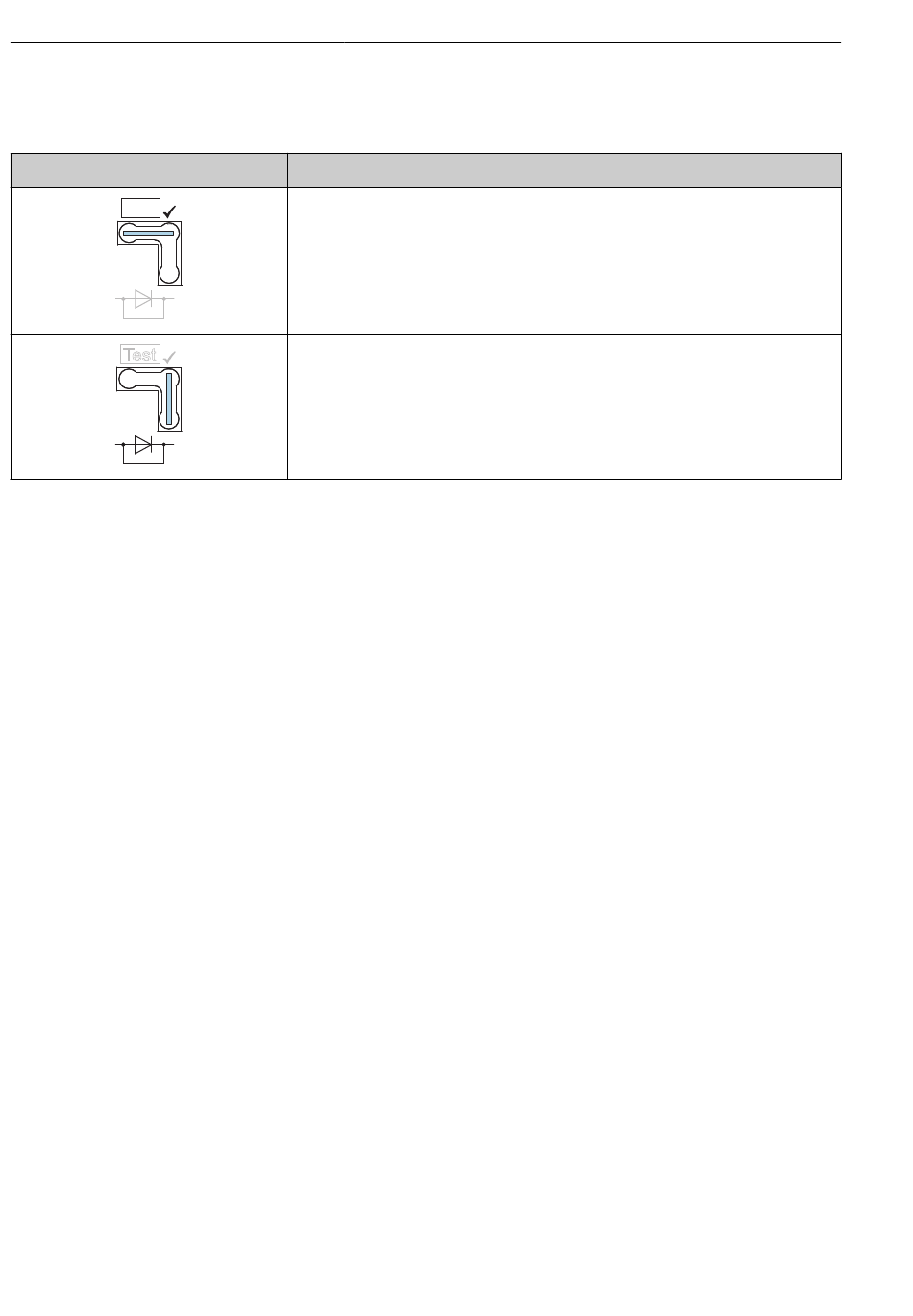

Position Steckbrücke für Testsignal
Test
Test
6.2.2 Klemmen
• Versorgungsspannung und interne Erdungsklemme: 0,5 ... 2,5 mm
• Externe Erdungsklemme: 0,5 ... 4 mm
6.2.3 Kabelspezifikation
• Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden.
• Kabeldurchmesser: 5 ... 9 mm (0,2 ... 0,35 in)
14
Beschreibung
• 4 ... 20 mA-Testsignal über Plus- und Test-Klemme abgreifen: möglich.
(Der Ausgangsstrom kann somit über die Diode unterbrechungsfrei gemes-
sen werden.)
• Auslieferungszustand
• Minimale Versorgungsspannung: 11,5 V DC
• 4 ... 20 mA-Testsignal über Plus- und Test-Klemme abgreifen: nicht mög-
lich
• Minimale Versorgungsspannung: 10,5 V DC
2 (20 ... 12 AWG)
