Montage

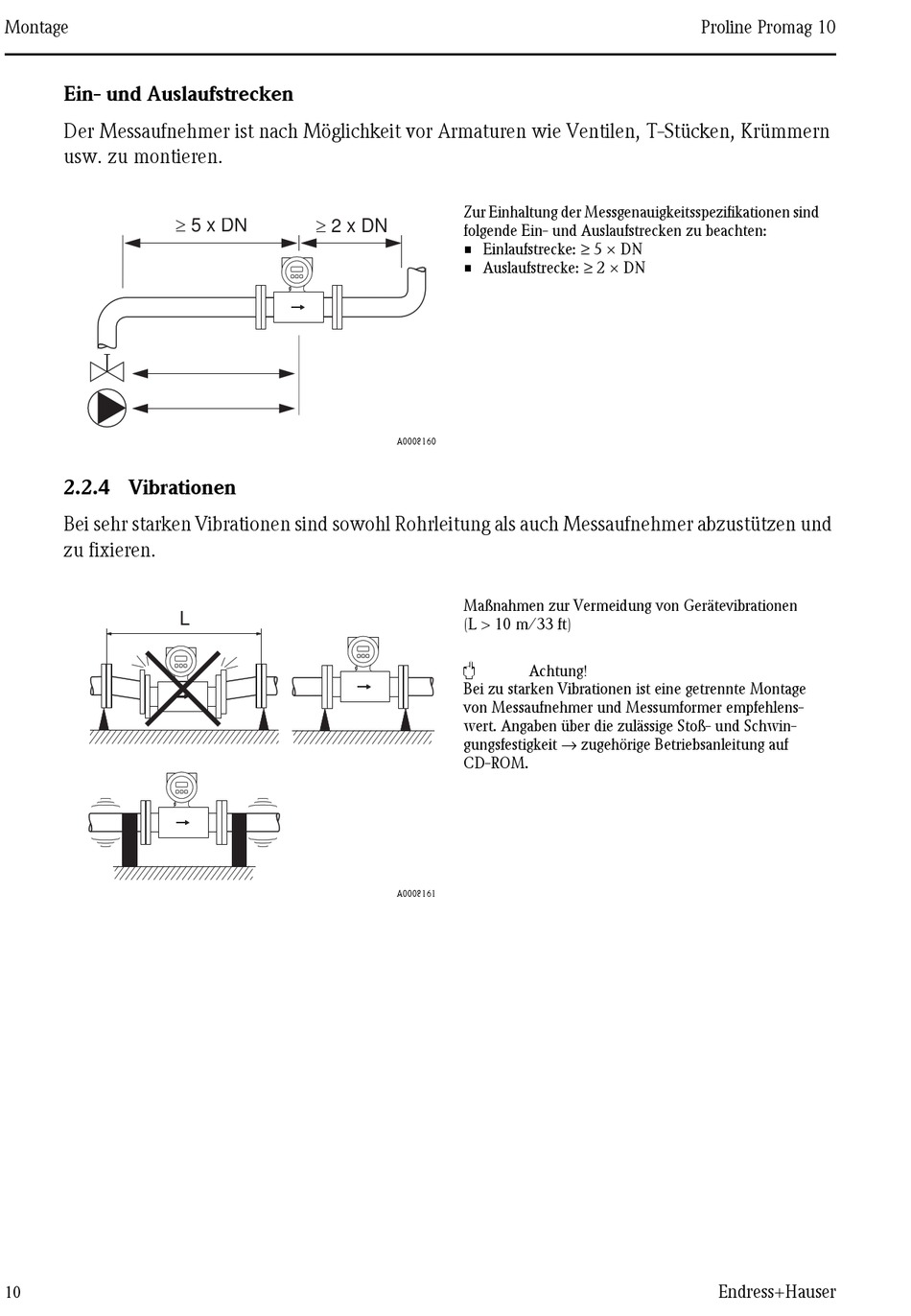

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren.
³
2.2.4 Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und
zu fixieren.
10
³ 2 x DN
5 x DN
L
Zur Einhaltung der Messgenauigkeitsspezifikationen sind
folgende Ein- und Auslaufstrecken zu beachten:
• Einlaufstrecke: ≥ 5 × DN
• Auslaufstrecke: ≥ 2 × DN
A0008160
Maßnahmen zur Vermeidung von Gerätevibrationen
(L > 10 m/33 ft)
"
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage
von Messaufnehmer und Messumformer empfehlens-
wert. Angaben über die zulässige Stoß- und Schwin-
gungsfestigkeit → zugehörige Betriebsanleitung auf
CD-ROM.
A0008161
Proline Promag 10
Endress+Hauser
