Proline Promag 10

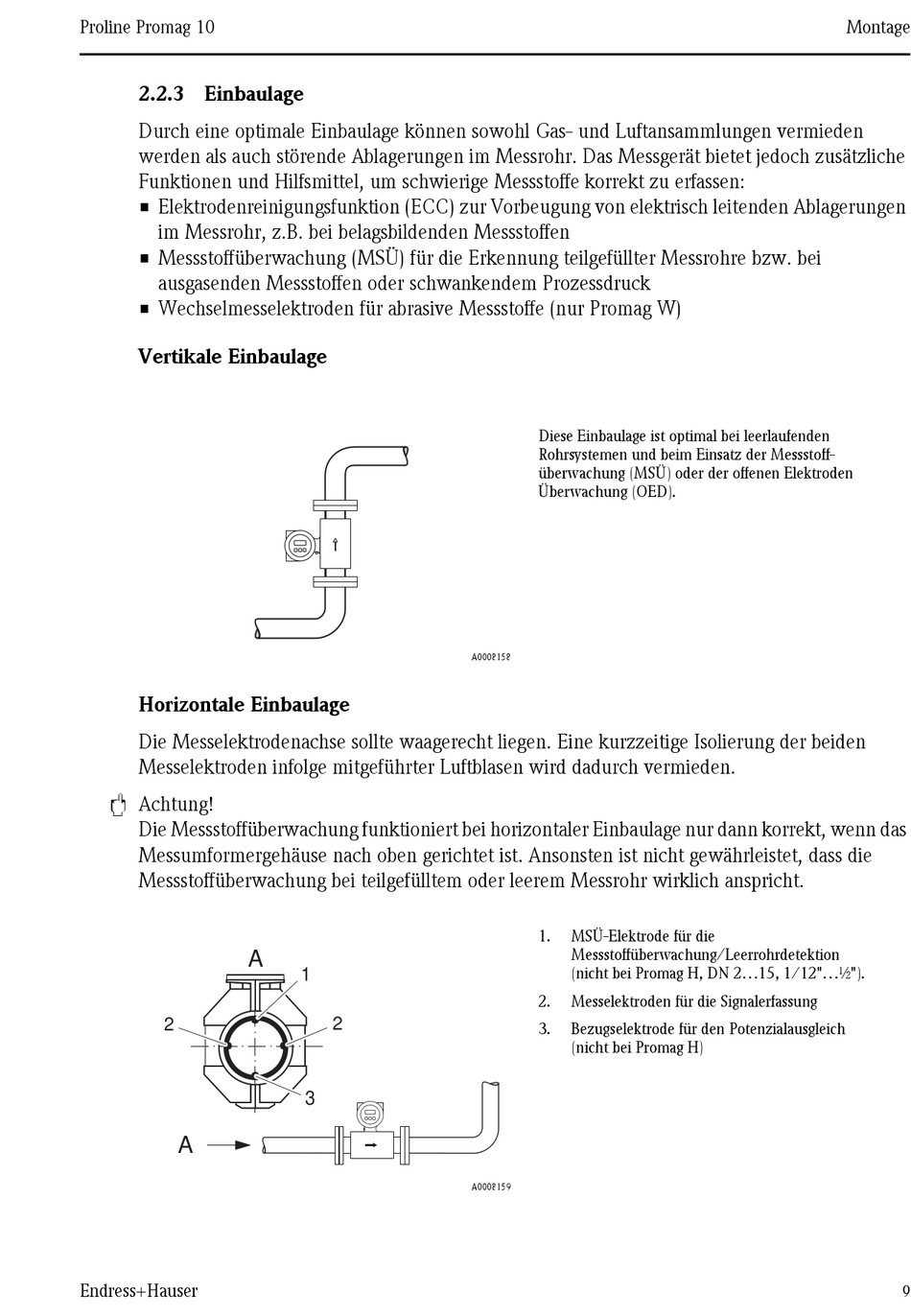

2.2.3 Einbaulage

Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden
werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch zusätzliche
Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen
im Messrohr, z.B. bei belagsbildenden Messstoffen
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei
ausgasenden Messstoffen oder schwankendem Prozessdruck
• Wechselmesselektroden für abrasive Messstoffe (nur Promag W)
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden
Messelektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
"
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das
Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die
Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
A
Endress+Hauser
A0008158
1
2
3
A0008159
Diese Einbaulage ist optimal bei leerlaufenden
Rohrsystemen und beim Einsatz der Messstoff-
überwachung (MSÜ) oder der offenen Elektroden
Überwachung (OED).
1. MSÜ-Elektrode für die
Messstoffüberwachung/Leerrohrdetektion
(nicht bei Promag H, DN 2...15, 1/12"...½").
2. Messelektroden für die Signalerfassung
3. Bezugselektrode für den Potenzialausgleich
(nicht bei Promag H)
Montage
9
