Verdrahtung
3.3

Potentialausgleich

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Messaufnehmer verfügen über eine stan-
dardmäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt.
Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
• Promag L, Promag W und Promag P
Bezugselektrode standardmäßig vorhanden.
• Promag H
Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht immer
eine elektrische Verbindung zum Messstoff.

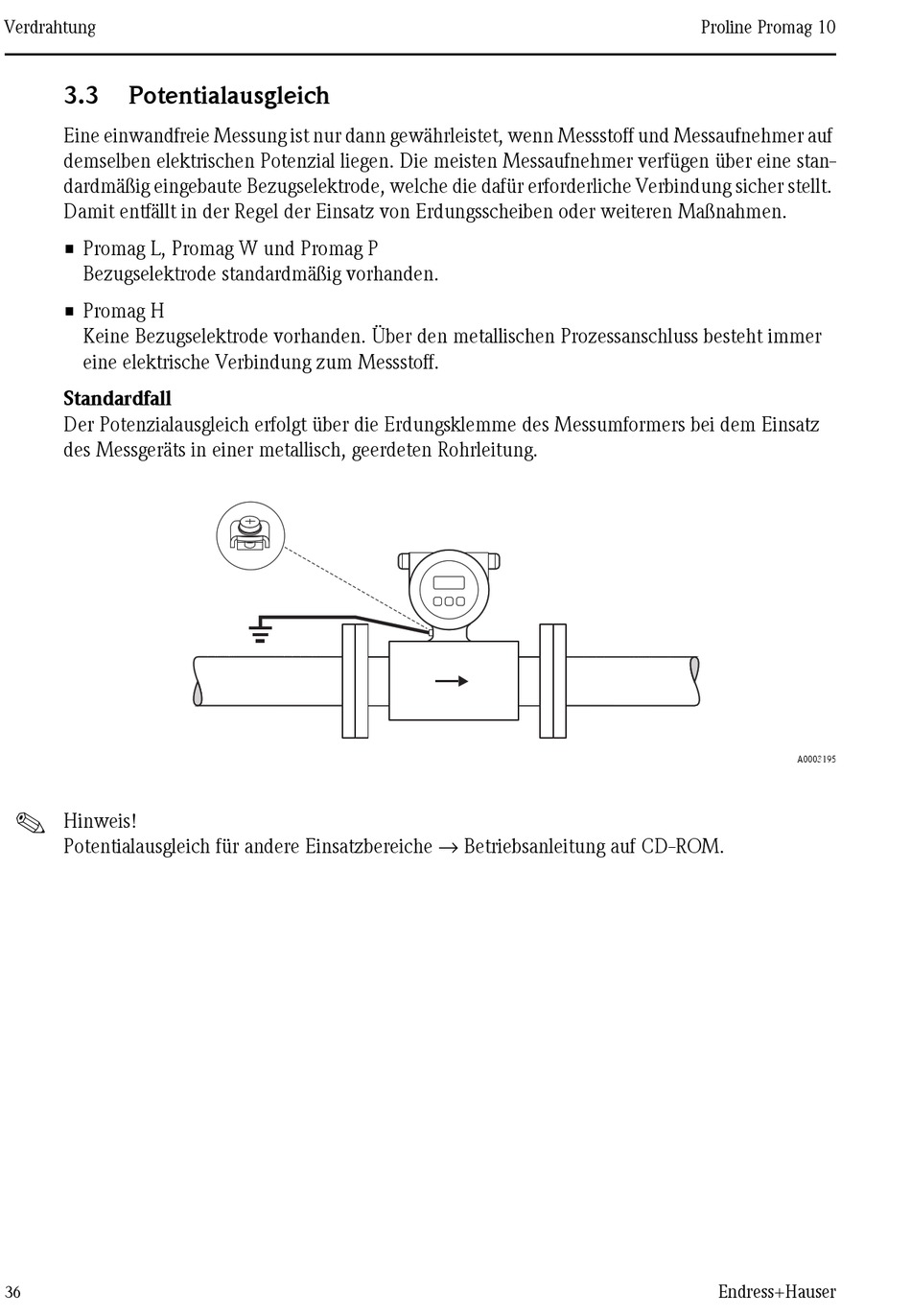

Standardfall
Der Potenzialausgleich erfolgt über die Erdungsklemme des Messumformers bei dem Einsatz
des Messgeräts in einer metallisch, geerdeten Rohrleitung.
!
Hinweis!
Potentialausgleich für andere Einsatzbereiche → Betriebsanleitung auf CD-ROM.
36
Proline Promag 10
A0003195
