Montaż
Wyjąć urządzenie z opakowania. Przed montażem nie podłączać urządzenia do prądu.
Montaż akcesoriów
Tarcza szlifierska lub tnąca nie może być większa od średnicy podanej w specyfikacji. Przed
użyciem tarczy szlifierskiej lub tnącej sprawdzić podaną na niej prędkość obrotową. Prędkość
obrotowa tarczy szlifierskiej lub tnącej musi być taka sama lub wyższa od prędkości obrotowej
biegu jałowego szlifierki.
Używać wyłącznie tarcz szlifierskich lub tnących dopuszczonych do stosowania przy prędkości
obrotowej wynoszącej min. 12.500 obr./min. i prędkości obwodowej min. 80 m/sek.
Łatwa wymiana tarczy dzięki blokadzie wrzeciona. Wcisnąć przycisk blokady wrzeciona (1) i
obrócić tarczę szlifierską lub tnącą do zazębienia. Za pomocą klucza widełkowego (7) odkręcić
nakrętkę kołnierzową. Wymienić tarczę szlifierską lub tnącą i za pomocą klucza widełkowego
(7) dokręcić nakrętkę kołnierzową.
Uwaga:
Blokadę wrzeciona (1) wolno wcisnąć dopiero po wyjęciu wtyczki z gniazdka
sieciowego i przy zatrzymanym wrzecionie! W czasie wymiany tarczy blokada
wrzeciona musi być wciśnięta!
W przypadku tarcz szlifierskich lub tnących o grubości do 3 mm nakrętkę kołnierzową należy
przykręcić gładką stroną do tarczy szlifierskiej lub tnącej (rys. 2 i 3). W przypadku tarcz o
grubości przekraczającej 3 mm zamontować nakrętkę kołnierzową w sposób pokazany na
rys. 1
Sposób montażu kołnierzy przy używaniu tarcz szlifierskich i tnących
Sposób montażu kołnierzy w przypadku używania tarczy szlifierskiej płaskiej
lub z odsadzeniem
1221224_BDA Winkelschleifer WB 550 WS.indd 129 1221224_BDA Winkelschleifer WB 550 WS.indd 129
kołnierz mocujący
nakrętka kołnierzowa
129

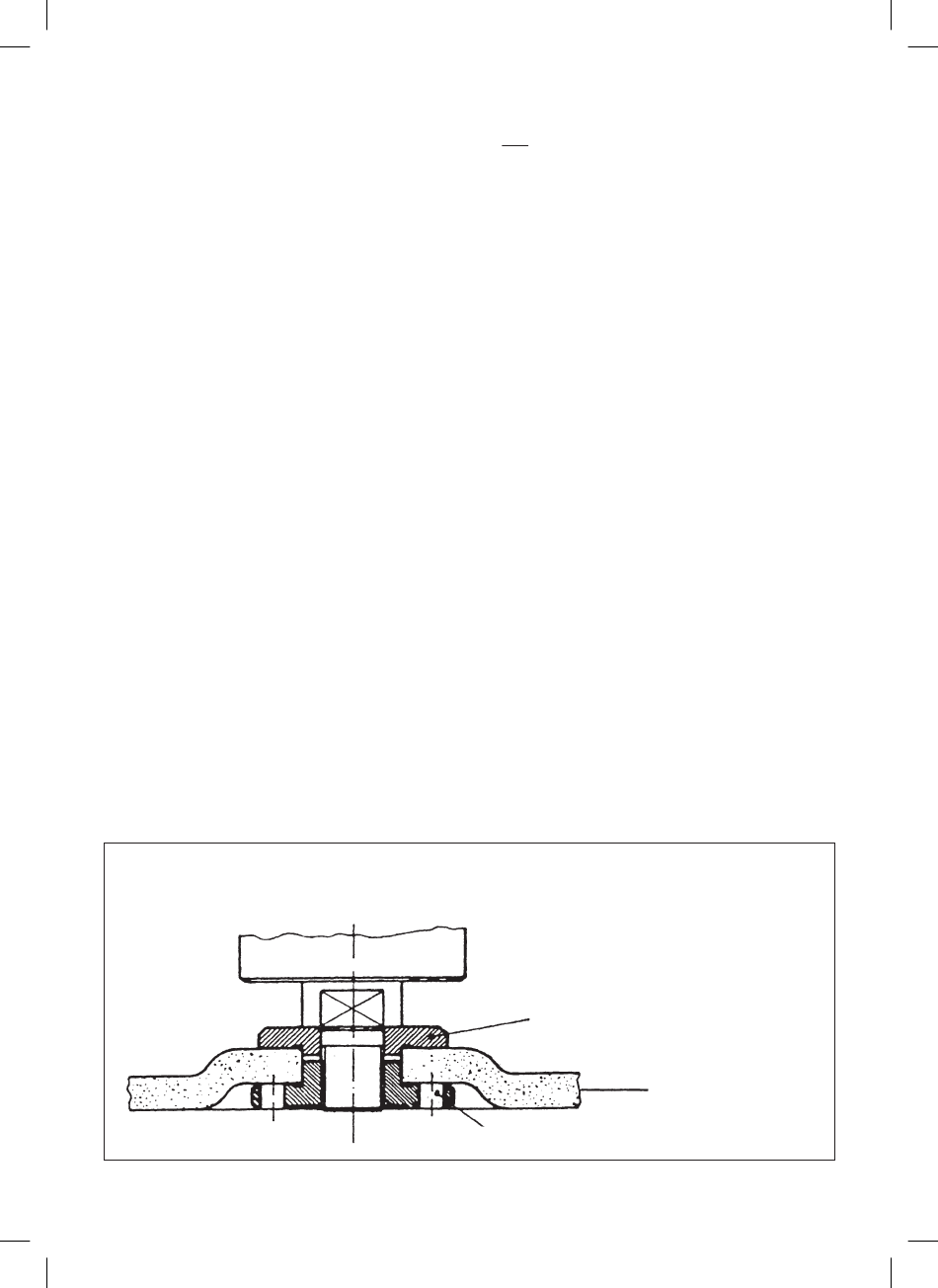

grubość powyżej 3 mm
Rys. 1
02.10.20 11:11 02.10.20 11:11
