Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.
Madenschraube
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
Einstellen der Tonarmhöhe (VTA)
** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (15). Nach
Absenken des Tonarmrohrs (10) mit dem Lifthebel (8), muss der weiße Strich auf dem Tonarmrohr (10)
parallel zur Schallplatte stehen.
Madenschrauben
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
© Audio Trade GmbH · Pro-Ject X8 SuperPack / Ortofon MC Quintet Blue · Version 1.3.2022

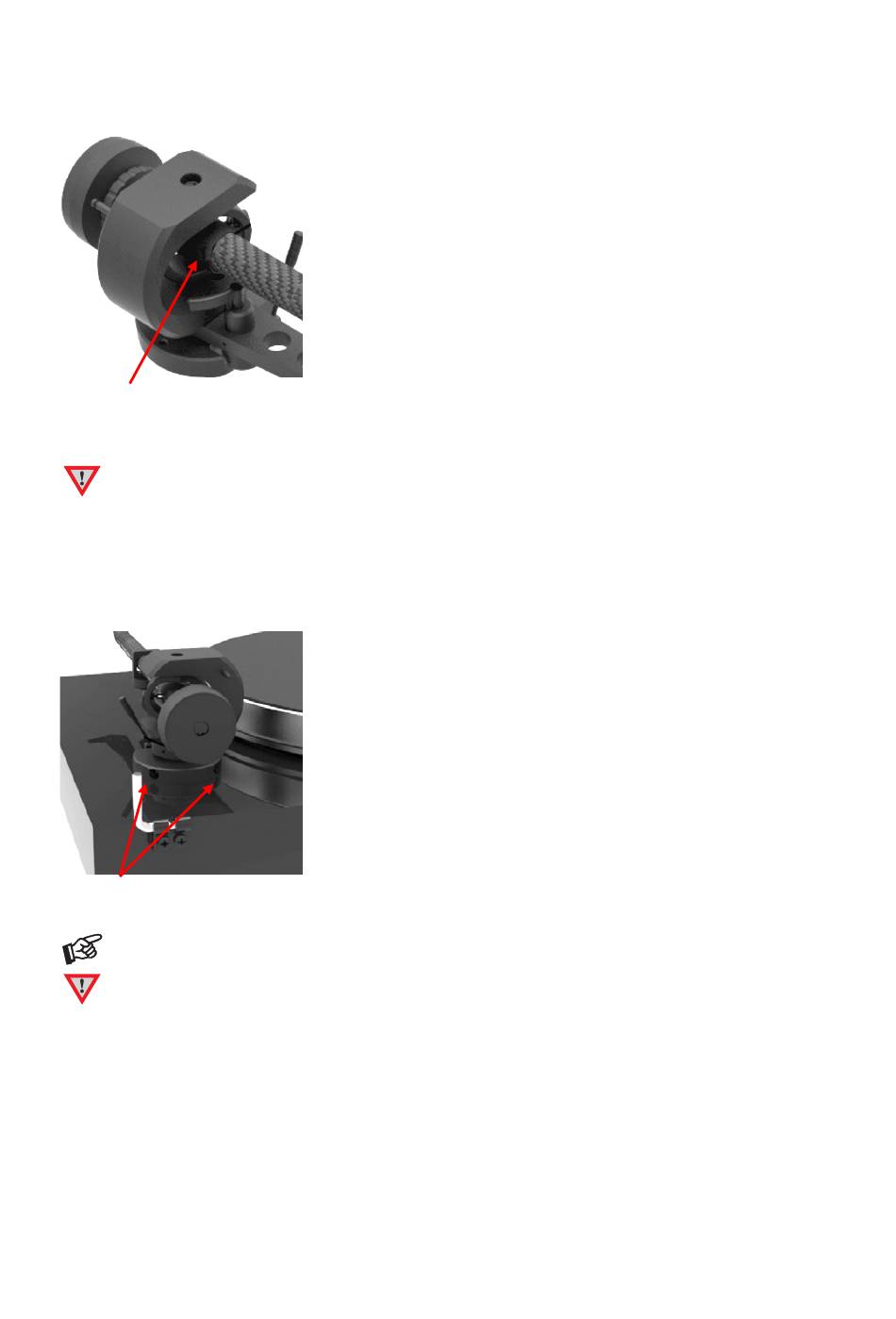

** Am hinteren Ende des Tonarmrohres (10) befindet sich eine kleine
Madenschraube, nach deren Lösen der horizontale Abspielwinkel
(Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: nicht heraus drehen!)
soweit, dass sich das Tonarmrohr (10) leicht um seine Längsachse
drehen lässt. Mit Hilfe z.B. eines Geodreieckes lässt sich nun die
Oberkante des Tonabnehmergehäuses parallel zur Schallplatte
einstellen.
Ist dies nicht der Fall, kann nach Lösen der zwei Innensechskant-
Schrauben (Achtung: nicht heraus drehen!) in der Tonarmbasis (10a)
der Schaft des Tonarmes soweit in der Basis (10a) hinauf- bzw.
hinunterbewegt werden, bis die Parallelität erreicht ist. Danach
werden beide Schrauben wieder gefühlvoll angezogen.
7
