Tipps und Hinweise
Die Staubschutzhaube (optional erhältlich) wird durch die Schallabstrahlung der Lautsprecher in Schwingung
versetzt. Dies wirkt sich störend auf den Abtastvorgang aus. Damit der Spieler seine überragenden klanglichen
Eigenschaften voll entfalten kann, empfehlen wir Ihnen daher zum Spielen von Platten die Haube nicht aufzusetzen.
Austausch des Nadeleinschubs
Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter
Abtastdiamant zerstört die Rillen der Schallplatte.
Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen
werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (14) nach vorne ab und stecken Sie den Ersatz-
Nadeleinschub auf den Tonabnehmer (14).
Nadeleinschub: Stylus Ortofon 2M Red. Bezugsquelle: Fachhandel oder Vertrieb (siehe - Im Servicefall)
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

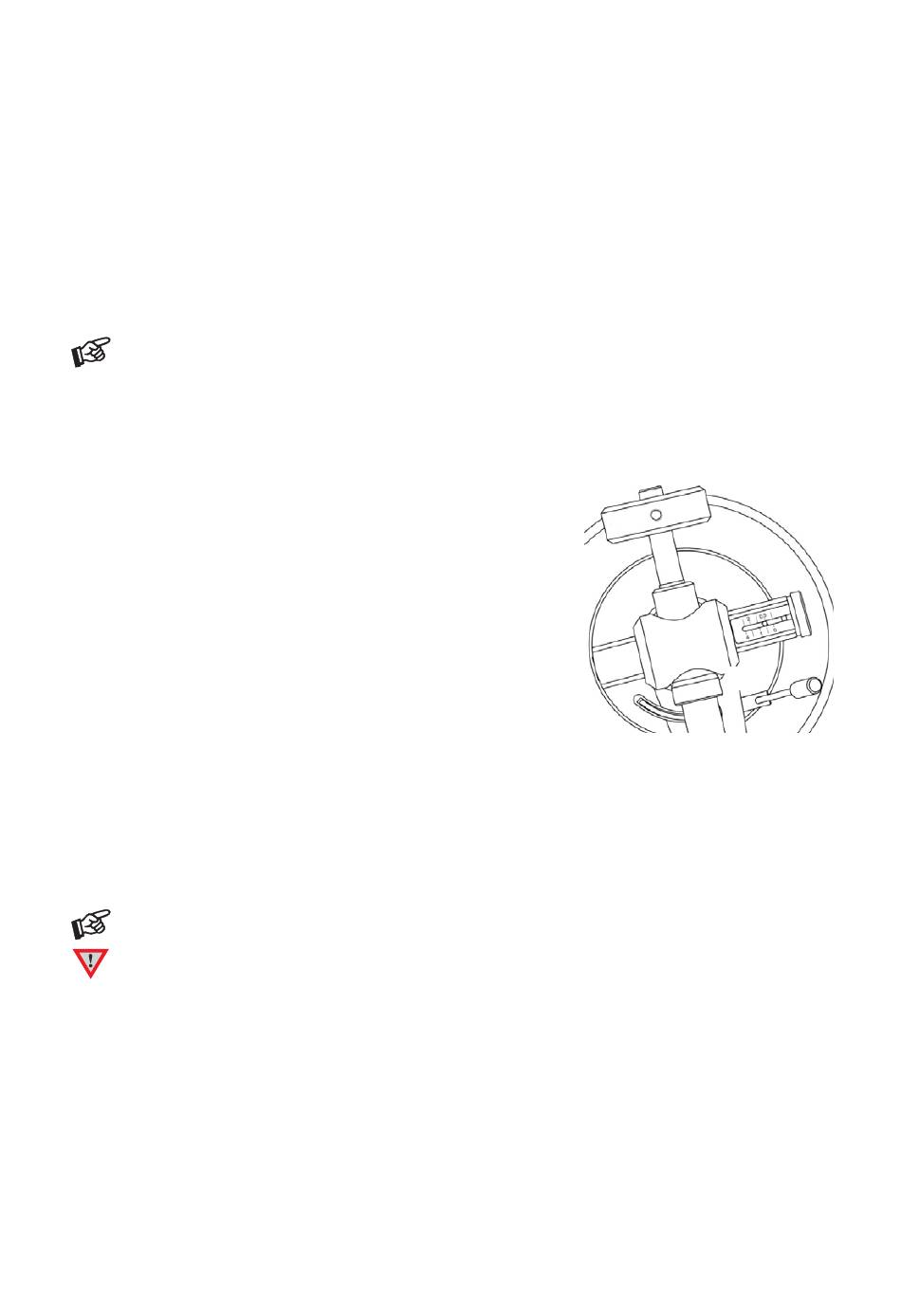

** Am hinteren Ende des Tonarmrohres (7) befindet sich eine kleine
Madenschraube (A), nach deren Lösen der horizontale Abspielwinkel
(Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: nicht ganz heraus drehen!)
soweit, dass sich das Tonarmrohr (7) leicht um seine Längsachse
drehen lässt.
Mit Hilfe z.B. eines Geodreieckes lässt sich nun die Oberkante des
Tonabnehmergehäuses parallel zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den
Plattenteller und richten die Oberkante des Tonabnehmergehäuses
an den Parallellinien aus.
Einstellen der Tonarmhöhe (VTA)
** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (14). Nach Absenken
des Tonarmrohrs (7) mit dem Lifthebel (5), muss das Tonarmrohr (7) parallel zur Schallplatte stehen. Ist dies
nicht der Fall, kann nach Lösen der zwei Schrauben (B – siehe Abbildung oben. Achtung: nicht heraus
drehen!) in der Tonarmbasis der Schaft des Tonarmes soweit in der Basis hinauf- bzw. hinunterbewegt
werden, bis die Parallelität erreicht ist. Danach werden beide Schrauben wieder handfest angezogen.
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
Montage und Anschluss eines Tonabnehmers
** Alternativ zum montierten Tonabnehmer können Sie jeden Tonabnehmer mit Halbzoll-Befestigung montieren.
Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Headshell (14). Ziehen Sie die
Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Signal linker Kanal (L)
Rotes Kabel
Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
6
Audio Trade GmbH
©
Blaues Kabel
Grünes Kabel
· Pro-Ject RPM 1 Carbon / Ortofon 2M Red · Version 1.12.2018
B
B
A
Signalmasse linker Kanal (LG)
Signalmasse rechter Kanal (RG)
