Montage und Anschluss eines Tonabnehmers
** Alternativ zum montierten Tonabnehmer können Sie jeden Tonabnehmer mit Halbzoll-Befestigung montieren.
Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) und den Griff zum Führen des Tonarm-
rohrs mit dem Headshell (11). Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Signal linker Kanal (L)
Rotes Kabel
Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
Um den mechanischen Kontakt zwischen Headshell und Tonabnehmer nicht zu beeinträchtigen, darf
der Griff zum Führen des Tonarmrohrs am Headshell (11) auf keinen Fall zwischen Headshell und
Tonabnehmer, sondern ausschließlich auf dem Headshell befestigt werden.
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

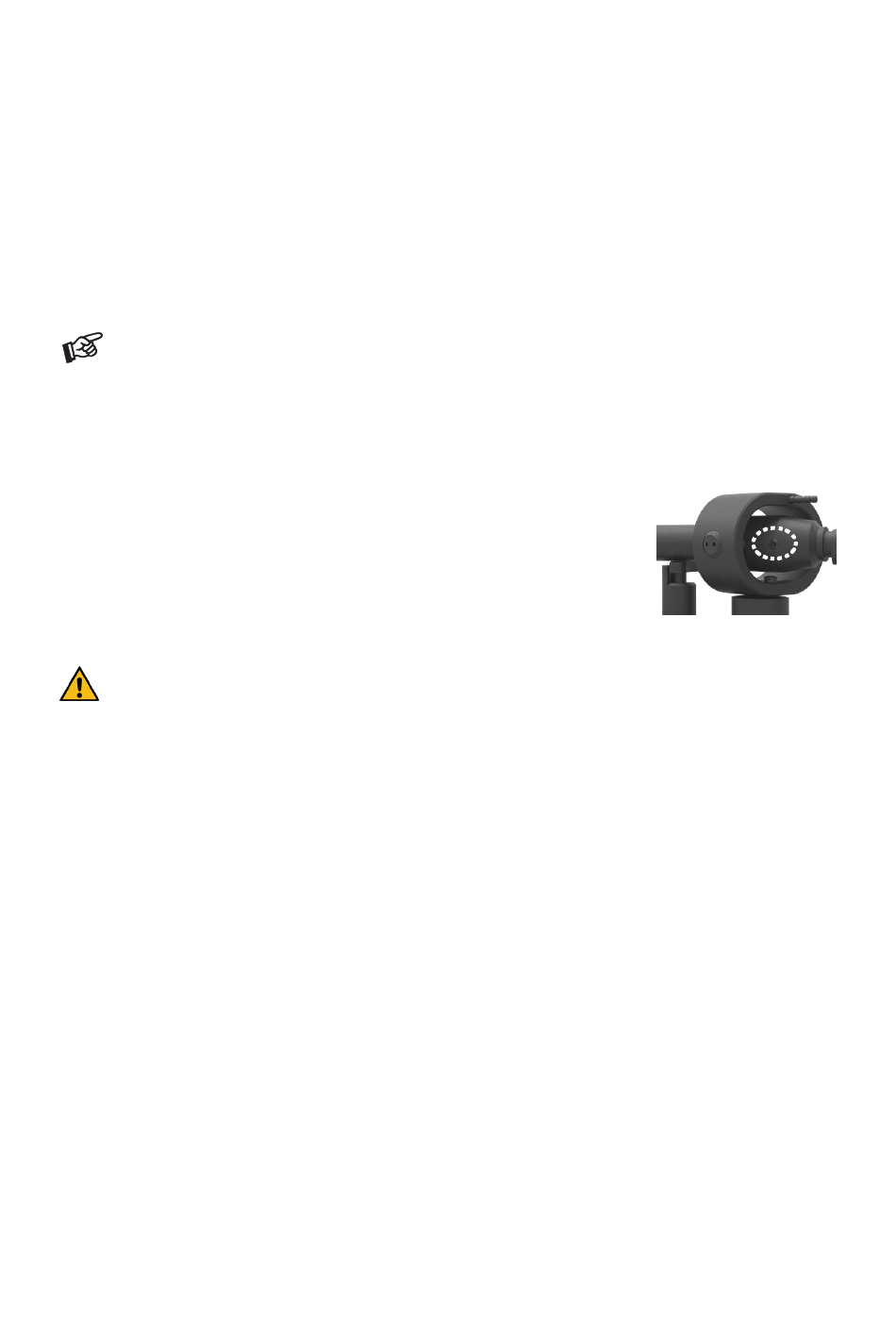

** Am hinteren Ende des Tonarmrohres (7) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkels (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (7) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
© Audio Trade GmbH
Blaues Kabel
Grünes Kabel
· Pro-Ject Essential III HP / Pro 8.6 / Ortofon OM 10 · Version 1.12.2018
Signalmasse linker Kanal (LG)
Signalmasse rechter Kanal (RG)
