Montage und Anschluss eines Tonabnehmers
Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Headshell (15). Ziehen Sie die
Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Signal linker Kanal (L)
Rotes Kabel
Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
Montieren des Gegengewichtes, Auflagekraft einstellen
Drehen Sie das Gegengewicht (7) mit dem verstellbaren Skalenring (7a) nach vorne zeigend gegen den
Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (10). Bringen Sie das Tonarmrohr dabei
in die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (9).
Halten Sie das Gegengewicht (7) ohne es zu verstellen fest, und drehen Sie den Skalenring (7a) soweit, bis die
Null auf den Bolzen (12) zeigt.
Stellen Sie durch Drehen des Gegengewichts (7) gegen den Uhrzeigersinn den vom Hersteller des Tonabnehmers
genannten Wert für das Auflagegewicht ein. Die Angaben auf dem Skalenring (7a) zeigen mN (10mN = 1g
Auflagegewicht).
Das mitgelieferte Gegengewicht ist für Tonabnehmer von 7 - 10g (Gewicht Nr. 46) geeignet.
Für Tonabnehmer von 5 - 7,5g (Gewicht Nr. 28), 9 - 11g (Gewicht Nr. 43), 10 - 14g (Gewicht Nr. 29) und
von 15 - 22g (Gewicht Nr. 33) Gewicht sind Gegengewichte als Zubehör erhältlich.
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
Nadelschutz erfolgen.
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.
Madenschraube
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
Blaues Kabel
Grünes Kabel

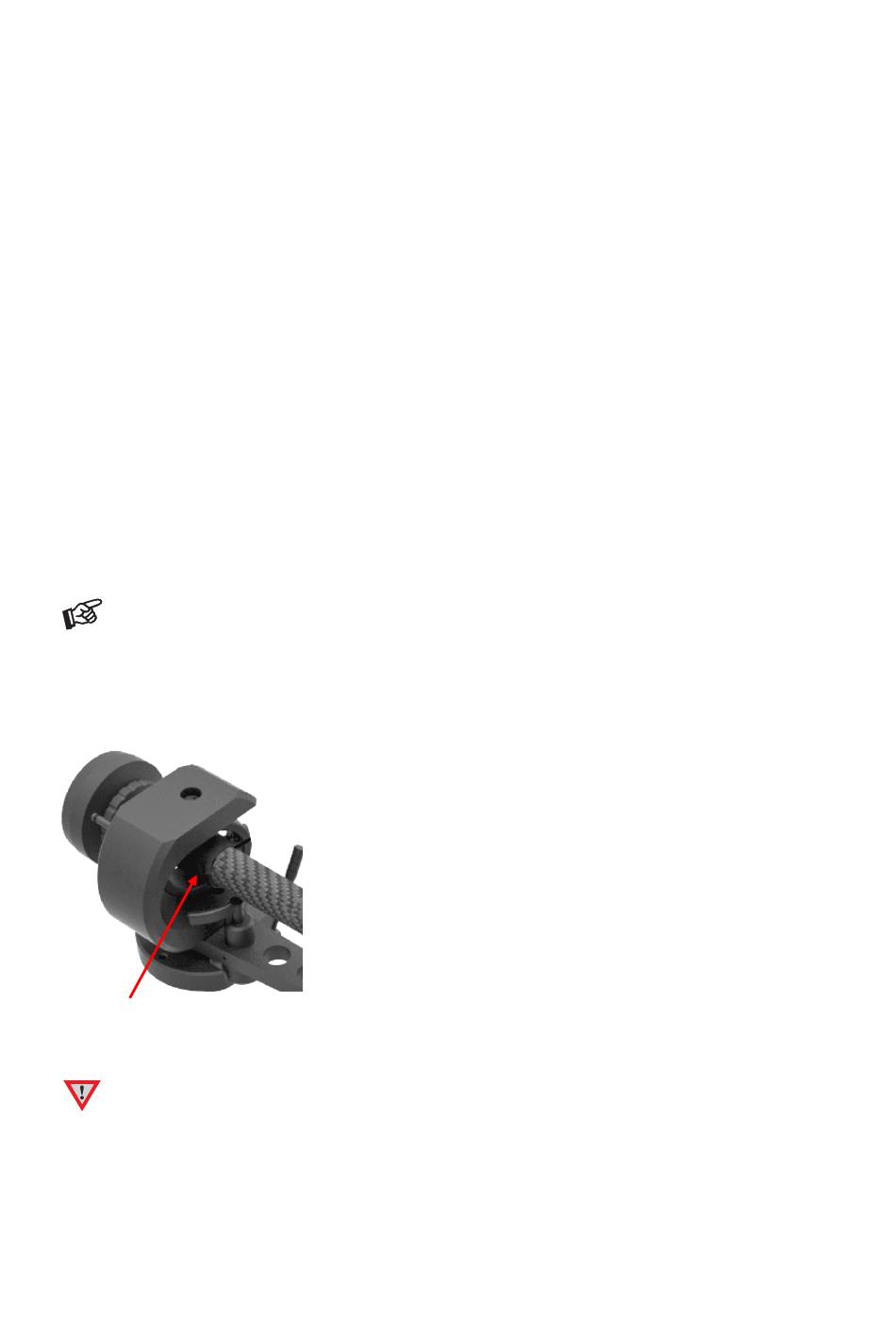

Am hinteren Ende des Tonarmrohres (10) befindet sich eine kleine
Madenschraube, nach deren Lösen der horizontale Abspielwinkel
(Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: nicht heraus drehen!)
soweit, dass sich das Tonarmrohr (10) leicht um seine Längsachse
drehen lässt. Mit Hilfe z.B. eines Geodreieckes lässt sich nun die
Oberkante des Tonabnehmergehäuses parallel zur Schallplatte
einstellen.
© Audio Trade GmbH · Pro-Ject X8 · Version 1.3.2022
Signalmasse linker Kanal (LG)
Signalmasse rechter Kanal (RG)
5
