Pro-Ject Audio Systems X1 Installations-Handbuch

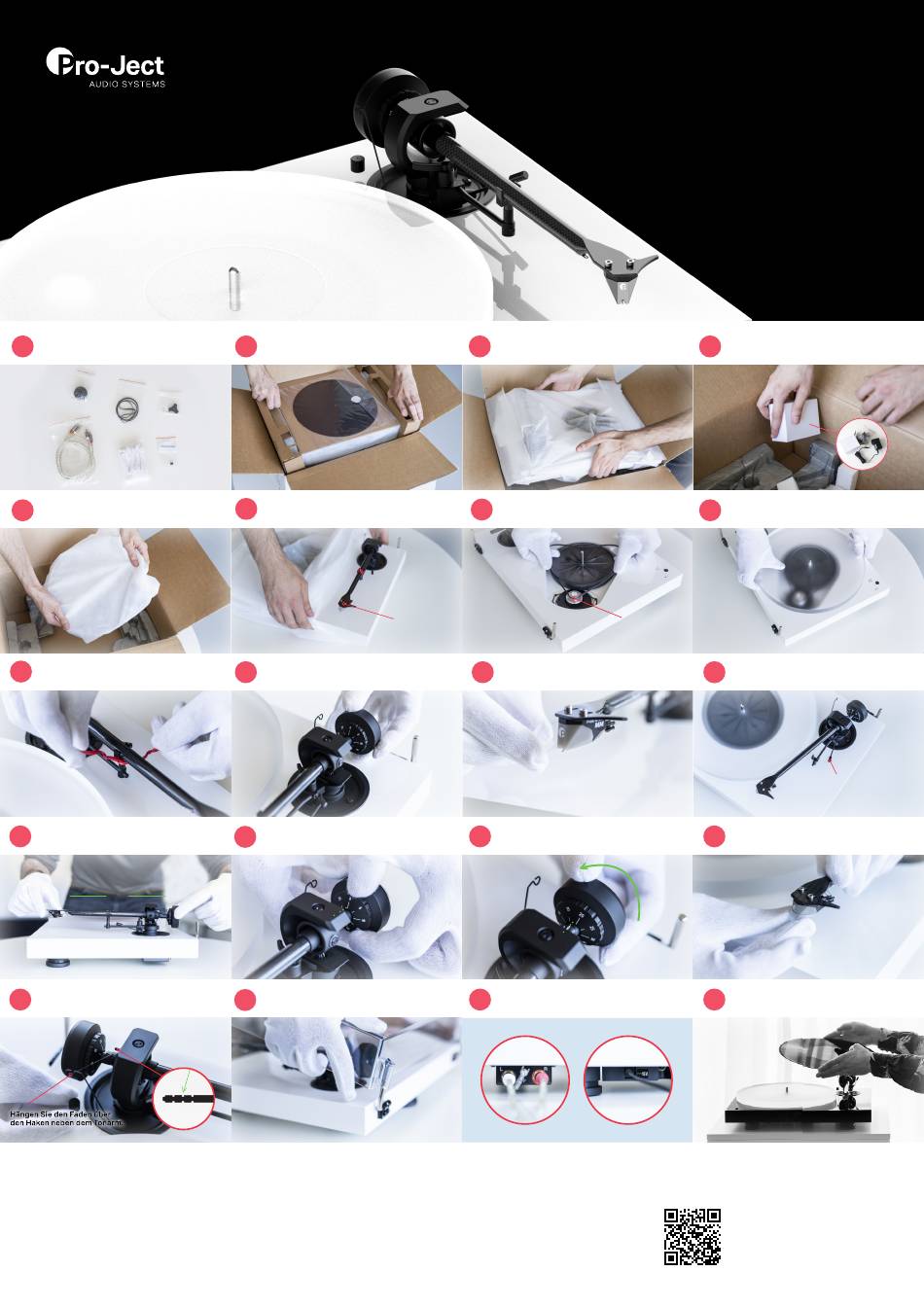

X1 Setup Guide
Bitte vor dem Auspacken lesen!
1
Packen Sie alle Zuberhörteile aus.
Singleadapter &
Gegengewicht Riemen
Inbusschlüssel
Handschuhe
Connect it E Antiskating
RCA Kabel Gewicht
5 Nehmen Sie den Plattenteller
aus der Verpackung.
9
Entfernen Sie die Tonarm-
Transportsicherung.
Balancieren Sie den Tonarm durch
13
Drehen des Gegengewichts, bis dieser
waagerecht bleibt.
0°
Setzen Sie die Schlaufe des Antiska-
17
ting Gewichts auf die 2. Nut des Ton-
arms.
Technische Daten
Geschwindigkeiten 33, 45, 78 (elektr. Umschaltung)
Prinzip Riemenantrieb
Geschw. Abweichung 33: 0.30% 45: 0.25%
Gleichlaufschwankung 33: 0.15% 45: 0.13%
Plattenteller 20 mm dick, 1.5 kg Acrylplattenteller
Plattentellerlager Edelstahl (Achse) / Messing (Buchse)
Tonarm 8,6" Carbon/Aluminium Sandwich
Entfernen Sie den Staubschutzcover-
2
Karton aus der Verpackung.
6
Entfernen Sie vorsichtig die Schutzhülle.
Achten Sie darauf, die Nadel
nicht zu beschädigen!
10
Montieren Sie das Gegengewicht.
Drehen Sie die Skala des Gegengewichts
14
auf Null, ohne das Gewicht selbst zu be-
wegen.
Nehmen Sie das Staubschutz-
18
cover und montieren Sie es am
Plattenspieler.
Effektive Tonarmlänge 218,5 mm
Überhang 18 mm
Effektive Tonarmmasse 10,0g
Auflagekraftbereich 0 - 30mN
Leistungsaufnahme 5,0 Watt max /< 0.3 Watt Standby
Abmessungen 415 x 125 x 335 mm (BxHxT)
Gewicht 7 kg netto / 9.5 kg brutto
Die ersten Schritte:
Stellen Sie sicher, dass Sie genügend Platz zum Auspacken
Ihres Plattenspielers haben.
Stellen Sie sicher, dass Ihre Umgebung sauber ist.
Wichtig für die Garantie: Werfen Sie die Verpackung nicht weg!
3 Heben Sie den verpackten Plattenspieler
aus dem Karton.
7
Spannen Sie den Riemen um den
Pulley und den Sub-Teller.
Kleiner Pulley - 33/45 RPM
Großer Pulley - 78 RPM
11
Entfernen Sie den Nadelschutz.
Drehen Sie das gesamte Gegengewicht
15
gegen den Uhrzeigersinn, bis die Skala
ungefähr 18 anzeigt.
Stecken Sie das Netzteil ein und schlie-
19
ßen Sie das Connect it E an.
www.project-audio.com/de/produkt/x1
4
Packen Sie das Netzteil aus.
8 Setzen Sie den Plattenteller
auf den Plattenspieler.
Senken Sie den Tonarmlift & platzieren
12
Sie den Tonarm zwischen Platte und
Tonarmstütze.
Tonarmlift
Setzen Sie den Nadelschutz wieder
16
auf den Tonabnehmer.
Verbinden Sie den Plattenspieler mit
20
Ihrem Soundsystem und genießen Sie
die Musik.
