Austausch des Nadeleinschubs

Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter
Abtastdiamant zerstört die Rillen der Schallplatte.
Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen
werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (21) nach vorne ab und stecken Sie den Ersatz-
Nadeleinschub auf den Tonabnehmer (21).
Nadeleinschub: Ortofon Stylus 2M Silver. Bezugsquelle: Fachhandel oder Vertrieb (siehe - Im Servicefall)

Montage und Anschluss eines Tonabnehmers

** Alternativ zum montierten Tonabnehmer können Sie jeden Tonabnehmer mit Halbzoll-Befestigung montieren.
Montieren Sie den Tonabnehmer (mit aufgestecktem Nadelschutz) in die dafür vorgesehenen Langlöcher im
Headshell (21). Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel Signal linker Kanal (L)
Rotes Kabel Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
In jeden Fall ist jedoch bei der Montage größte Sorgfalt geboten, um Beschädigungen am Tonab-
nehmer oder an empfindlichen Teilen des Tonarmes zu vermeiden.

Azimuteinstellung

Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

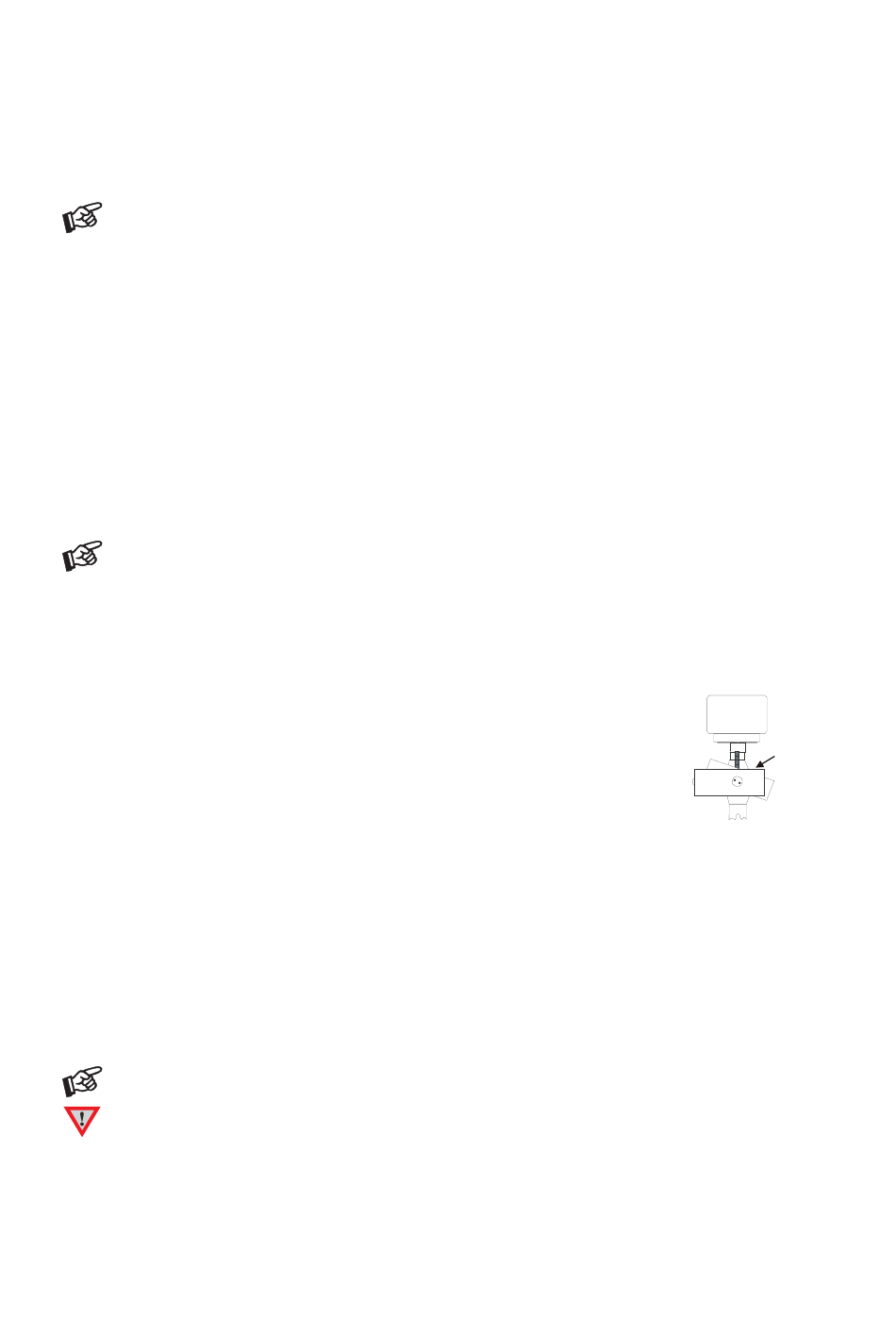

** Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkel (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Einstellen der Tonarmhöhe (VTA)
** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (21). Nach Absenken
des Tonarmrohrs (9) mit dem Lifthebel (7), muss der weiße Strich auf dem Tonarmrohr (9) parallel zur
Schallplatte stehen. Ist dies nicht der Fall, kann nach Lösen der zwei Innensechskant-Schrauben (Achtung:
nicht heraus drehen !) in der Tonarmbasis (9a) der Schaft des Tonarmes soweit in der Basis (9a) hinauf- bzw.
hinunterbewegt werden, bis die Parallelität erreicht ist. Danach werden beide Schrauben wieder gefühlvoll
angezogen.
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
© Audio Trade GmbH · Pro-Ject Perspective Anniversary / Ortofon 2M Silver · Version 1.3.2019
Blaues Kabel Signalmasse linker Kanal (LG)
Grünes Kabel Signalmasse rechter Kanal (RG)
Maden-
schraube
