Austausch des Nadeleinschubs
Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter
Abtastdiamant zerstört die Rillen der Schallplatte.
Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs abgenommen
werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (15) nach vorne ab und stecken Sie den Ersatz-
Nadeleinschub auf den Tonabnehmer (15).
Nadeleinschub: Stylus Pick it S2 MM. Bezugsquelle: Fachhandel/Vertrieb (siehe - Im Servicefall)
Montage und Anschluss eines Tonabnehmers
** Alternativ zum montierten Tonabnehmer können Sie jeden Tonabnehmer mit Halbzoll-Befestigung montieren.
Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Headshell (15). Ziehen Sie die
Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Signal linker Kanal (L)
Rotes Kabel
Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche
ausgerichtet sein, damit der Abtastdiamant die Rille genau abtasten kann.

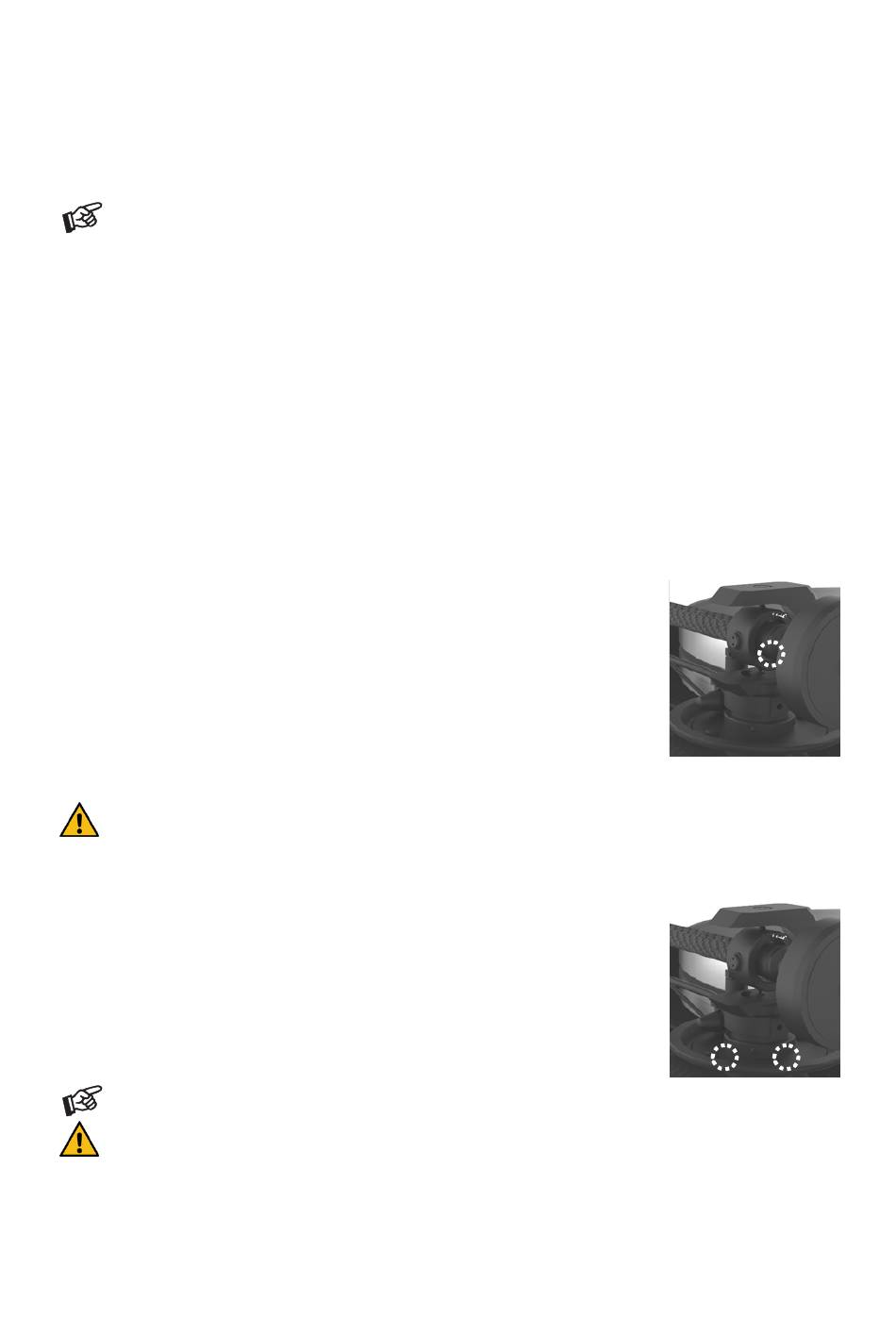

** Am Tonarmrohr befindet sich eine Madenschraube (mit einem Kreis markiert),
nach deren Lösen der horizontale Abspielwinkel (Azimut) eingestellt werden kann.
Lösen Sie die Schraube (Achtung: nicht heraus drehen!) soweit, dass sich das
Tonarmrohr leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines Geo-
dreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel zur
Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
Einstellen der Tonarmhöhe (VTA)
** Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom
Tonabnehmer (15). Nach Absenken des Tonarmrohrs mit dem Lifthebel (6), muss
das Tonarmrohr parallel zur Schallplatte stehen. Ist dies nicht der Fall, kann nach
Lösen der zwei -jeweils mit einem Kreis markierten- Innensechskant-Schrauben
(Achtung: nicht heraus drehen!) in der Tonarmbasis (8) der Schaft des Tonarmes
soweit in der Basis (8) hinauf- bzw. hinunterbewegt werden, bis die Parallelität
erreicht ist. Danach werden beide Schrauben wieder gefühlvoll angezogen.
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
© Audio Trade GmbH · Pro-Ject X 1 B / Pro 8.6cc / Pick it S2 MM · Version 1.7.2022
Blaues Kabel
Signalmasse linker Kanal (LG)
Grünes Kabel
Signalmasse rechter Kanal (RG)
7
