Greiferabdeckung Öffnen Und Schließen - Dürkopp Adler 868-M PREMIUM Serviceanleitung

Arbeitsgrundlagen
2. Seitliche Abdeckung (5) aufsetzen.
3. 3 (Schrauben (4) festschrauben.
4. 5 Schrauben (2) festschrauben.
5. Handrad montieren ( S. 99).
3.6 Greiferabdeckung öffnen und schließen

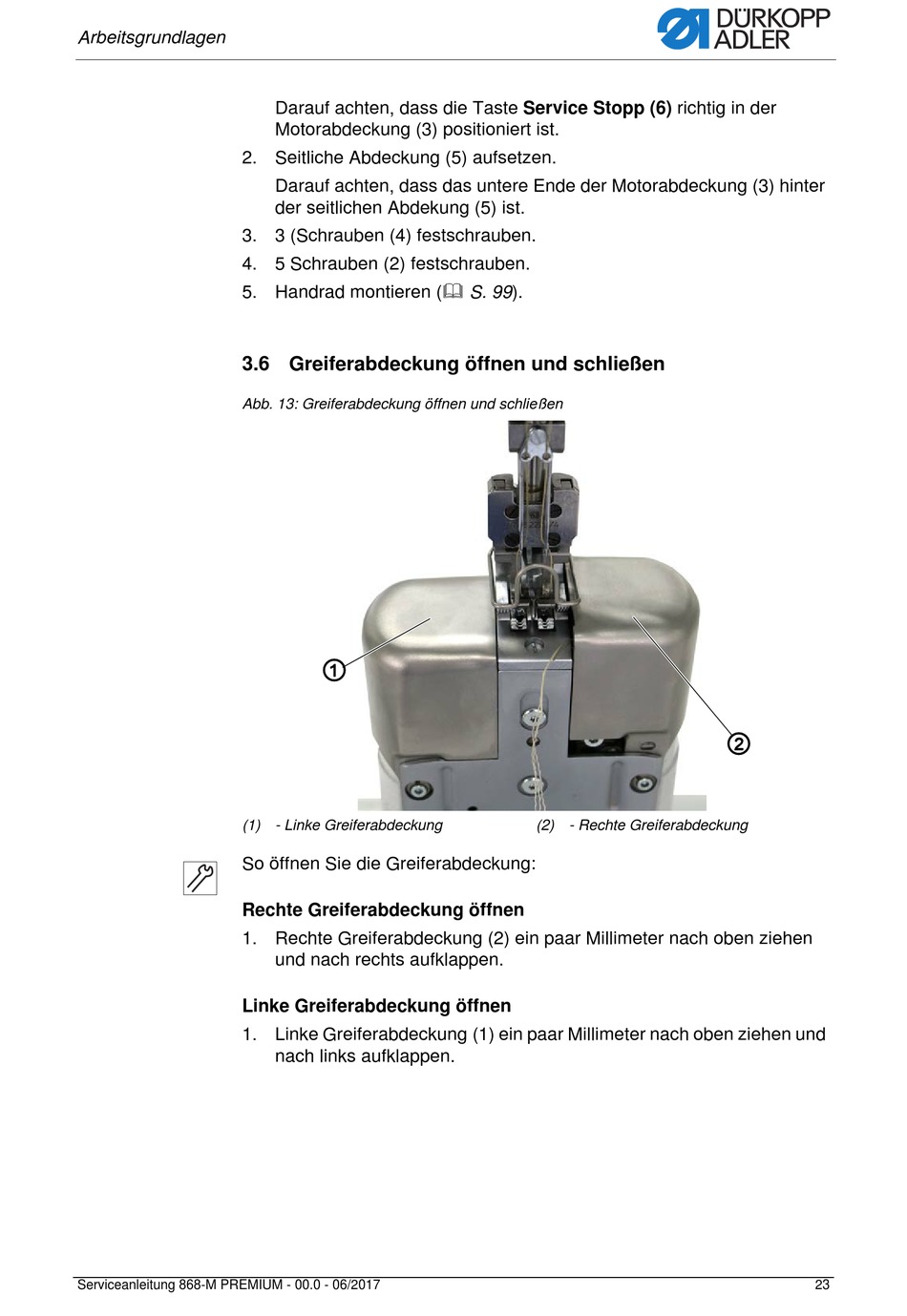

Abb. 13: Greiferabdeckung öffnen und schließen
(1) - Linke Greiferabdeckung
So öffnen Sie die Greiferabdeckung:
Rechte Greiferabdeckung öffnen
1. Rechte Greiferabdeckung (2) ein paar Millimeter nach oben ziehen
Linke Greiferabdeckung öffnen
1. Linke Greiferabdeckung (1) ein paar Millimeter nach oben ziehen und
Serviceanleitung 868-M PREMIUM - 00.0 - 06/2017
Darauf achten, dass die Taste Service Stopp (6) richtig in der
Motorabdeckung (3) positioniert ist.
Darauf achten, dass das untere Ende der Motorabdeckung (3) hinter
der seitlichen Abdekung (5) ist.
①
und nach rechts aufklappen.
nach links aufklappen.
(2) - Rechte Greiferabdeckung
②
23
