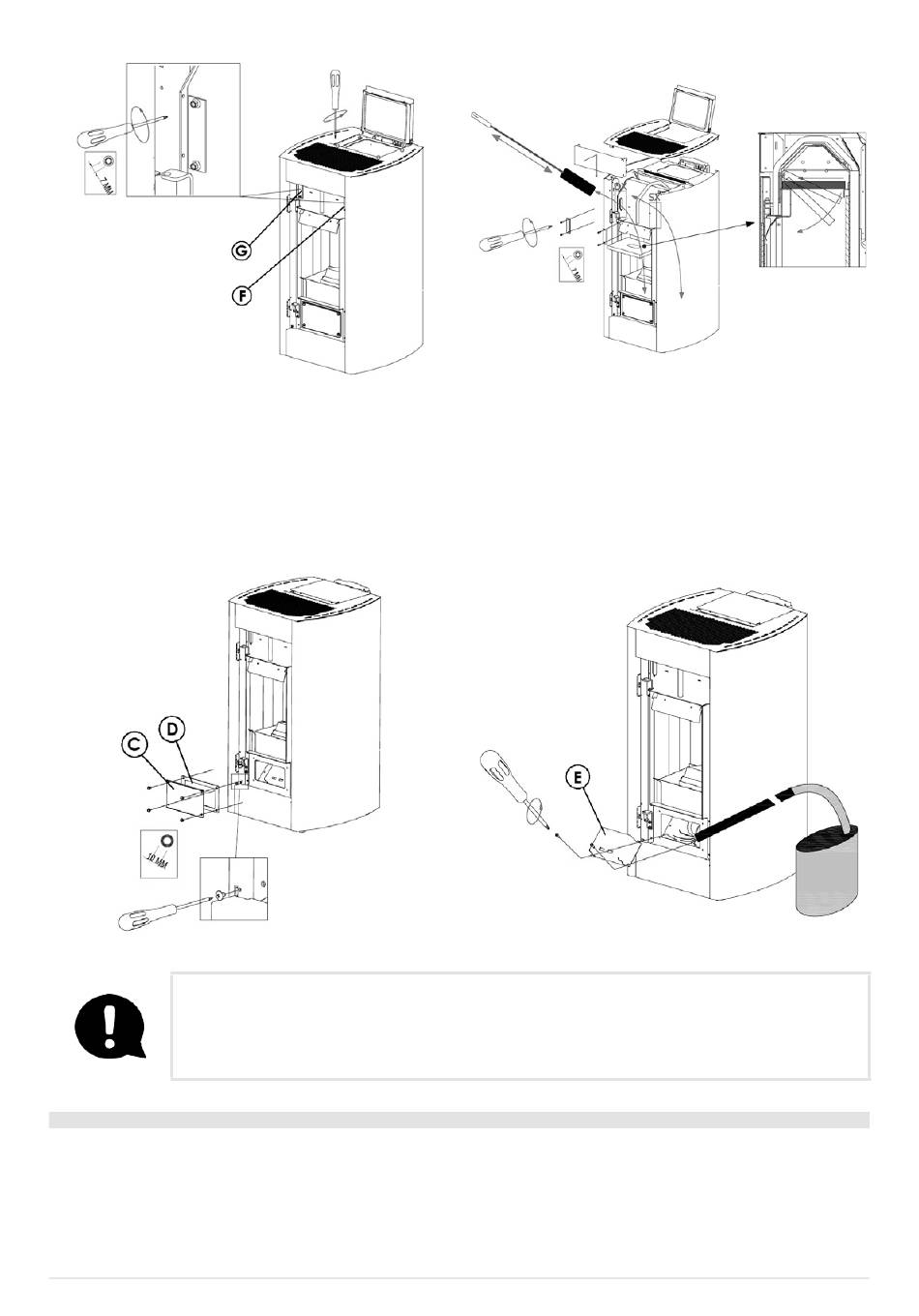

Fig. 38 - Entfernen der Platten
Nach erfolgter Reinigung des oberen Wärmetauschers müssen die vier Schrauben, mit denen Platte „C" an der Struktur befestigt
ist, herausgeschraubt und Dichtung „D" entfernt werden. Jetzt den unteren Bereich reinigen, wo sich der Schmutz der vorher-
gehenden Reinigungsvorgänge gesammelt hat (siehe Fig. 40). Die Schrauben, mit denen Platte „E" an der Struktur befestigt ist,
herausschrauben und den Ventilator mit der Bürste reinigen. Eventuellen Restschmutz absaugen (siehe Fig. 41). Ggf. Dichtung
„D" ersetzen.
Die Keramikfaser-Dichtungen an der Ofentür auf ihren einwandfreien Zustand untersuchen. Ggf. Ersatzdichtungen beim Händler
bestellen oder eine autorisierte Kundendienststelle kontaktieren, um die Dichtungen ersetzen zu lassen.
Fig. 40 - Entfernen der Platte
Die Häufigkeit, mit der die Rauchablassanlage zu reinigen ist, hängt vom Einsatz des Ofens und von der Art
seines Einbaus ab. Wir empfehlen, sich für die Wartung und Reinigung am Ende der Heizperiode an eine au-
torisierte Kundendienststelle zu wenden, die außer den oben beschriebenen Tätigkeiten auch eine allgemeine
Kontrolle der einzelnen Teile vornehmen wird.
7.4

REINIGUNG DES UNTEREN BEREICHS

Nach erfolgter Reinigung der Verbrennungskammer wird die Reinigung des auf der Rückseite des Ofen befindlichen Gitters „G"
(siehe Fig. 42) und der Ventilatoren „V" empfohlen. Eventuell vorhandener Staub oder Schmutz könnte die allgemeine Leistung
beeinträchtigen (siehe Fig. 43).
Einmal im Jahr den Raumventilator von Asche und Staub reinigen. Ablagerungen auf den Ventilatorblättern könnten zu einer
Unwucht und einem geräuschvollen Betrieb führen.
20
Fig. 39 - Reinigung
Fig. 41 - Reinigung
