AC•THOR auf festen Sitz prüfen!
Bei der Montage in einem Elektroverteiler ist auf ausreichende Kühlung, zum Beispiel
durch Lüftungsschlitze in der Schaltschranktür zu achten!

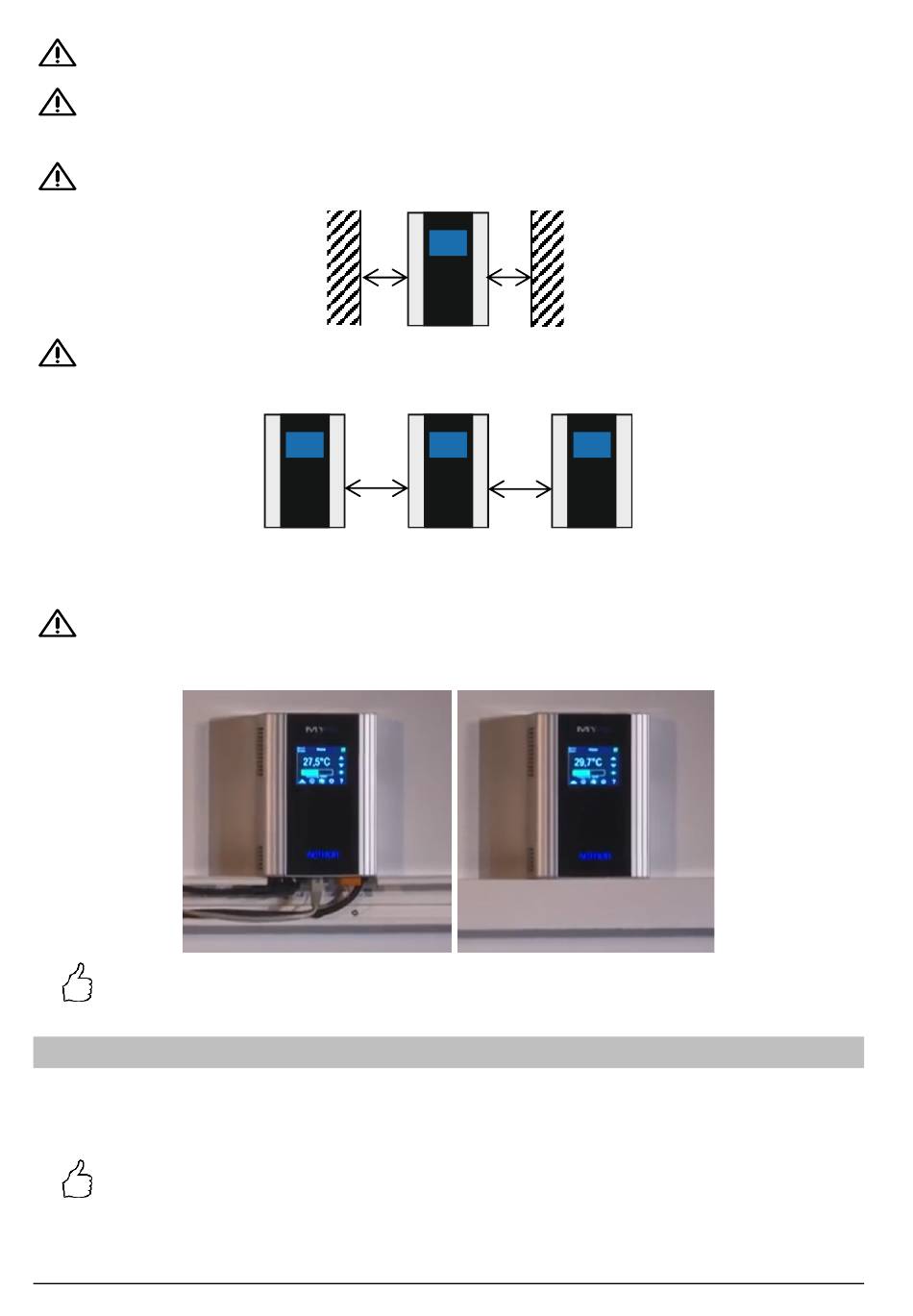

Bei der Montage ist ein seitlicher Mindestabstand von 7cm einzuhalten!
Bei der Montage mehrerer Geräte nebeneinander ist ein Mindestabstand von 10cm
einzuhalten!
Danach können die elektrischen Verbindungen hergestellt werden.
my-PV Temperatursensor(en) nicht direkt in Wasser eintauchen. Tauchhülse verwenden!
TIPP: verwenden sie zur Leitungsführung einen Kabelkanal mit 60 mm Höhe.
Das Maß des erforderlichen Ausschnitts beträgt 130 x 60 mm.
Anschluss von mehreren Temperaturfühlern
Mit dem AC•THOR können bis zu vier digitale Temperaturfühler (je 3 Adern, Bussystem)
verbunden werden. Die Klemmstellen für die drei Adern sind in der folgenden Abbildung
markiert.
TIPP: Kommt mehr als ein Fühler zu Einsatz können die Adern auch extern
parallel geklemmt werden!
AC•THOR ® Montageanleitung / Assembly Instructions, Version 220216
7cm
7cm
10cm
10cm
7
