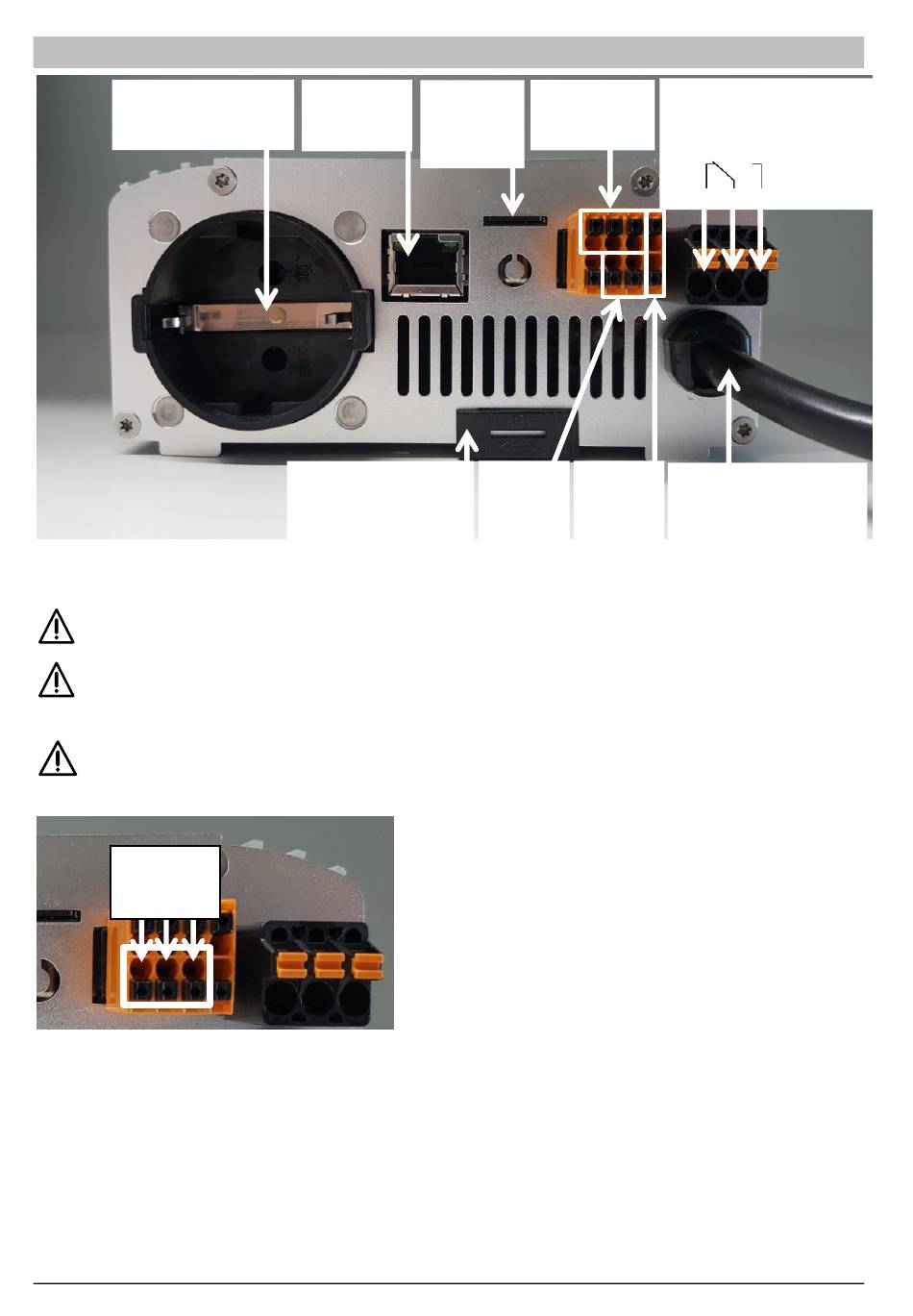

Zona de conexión
Consumo
0 – 3.000 W
Conexión Modbus RTU para control externo
¡Utilice cables de par trenzado apantallado!
¡El bus RTU debe estar equipado con una resistencia de terminación de 120 ohmios!
(No incluido en el producto incluido en la entrega)
¡Cuando se controla mediante Modbus RTU, no se puede utilizar el modo de
funcionamiento M7!
RS485
A GND B
AC•THOR ® Montageanleitung / Assembly Instructions, Version 220216
Ethernet
RJ45
Ausgang 0-230 VAC 3000 W max. Nur ohmsche Lasten anstecken!
Output 0-230 VAC 3000 W max. Connect only resistive loads!
Dispositivo de
bloqueo para
soporte de pared
Ranura 4sensores
tarjeta temp.
SD
PWM PWM
Señal Señal
salida entra
da
Contacto conmutación
16A
NC W NO
230 VAC, 15 A max
47-53 Hz
Conexión a la red
con
Enchufe Schuko
