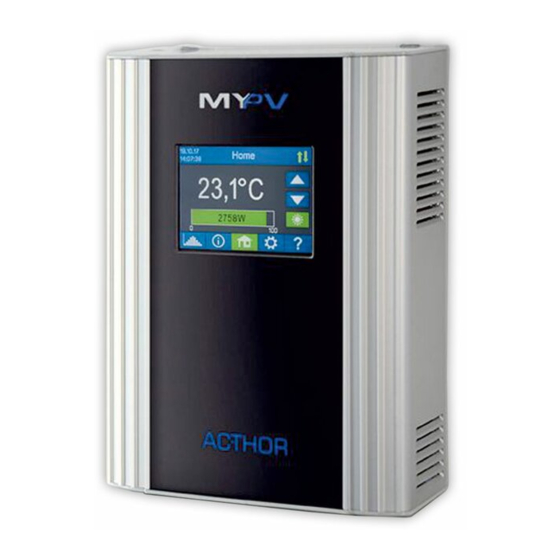

AC•THOR / AC•THOR 9s / AC ELWA 2
Sollte der RS485 Kommunikationsanschluss am Wechselrichter noch von anderen
Geräten verwendet werden, so ist die Kommunikation mit my-PV nicht zuverlässig
möglich!
Eine Verbindung mit der AC ELWA-E ist nicht möglich, da diese nicht über Modbus RTU
(RS485) Kommunikation verfügt!
1. Grundeinstellungen am my-PV Gerät
Vor Inbetriebnahme lesen Sie bitte unbedingt die dem Gerät beiliegende Montageanleitung,
sowie die online verfügbare Betriebsanleitung.
Die AC•THOR Betriebsanleitung finden sie hier.
Die AC ELWA 2 Betriebsanleitung finden sie hier.
2. Kommunikation mit Solax G4 (Modbus RTU)
In den Modbus Einstellungen am Solax Wechselrichter muss die Baudrate auf 115200
eingestellt sein!
Die Kombination mit Solax wurde von my-PV mit X1-Hybrid5.0-G4, Baudrate 115200 getestet.
Das my-PV Gerät wird mit dem Solax G4 Wechselrichter direkt per dreipoliger Modbus RTU
Verkabelung verbunden.
Geschirmte verdrillte Leitung verwenden und den Schirm an einem Ende auf Erde (GND)
anschließen!
RTU Bus mit einem 120 Ohm Abschlusswiderstand versehen!
Bei der Ansteuerung durch Modbus RTU kann beim AC•THOR die Betriebsart M7 nicht
verwendet werden!
AC•THOR / AC ELWA 2 mit Solax, Version 240306
Anleitung zur Kombination von
mit Solax G4 (Modbus RTU)
1
Werbung
Verwandte Anleitungen für MYPV AC-THOR
Inhaltszusammenfassung für MYPV AC-THOR
- Seite 1 Anleitung zur Kombination von AC•THOR / AC•THOR 9s / AC ELWA 2 mit Solax G4 (Modbus RTU) Sollte der RS485 Kommunikationsanschluss am Wechselrichter noch von anderen Geräten verwendet werden, so ist die Kommunikation mit my-PV nicht zuverlässig möglich! Eine Verbindung mit der AC ELWA-E ist nicht möglich, da diese nicht über Modbus RTU (RS485) Kommunikation verfügt! 1.
