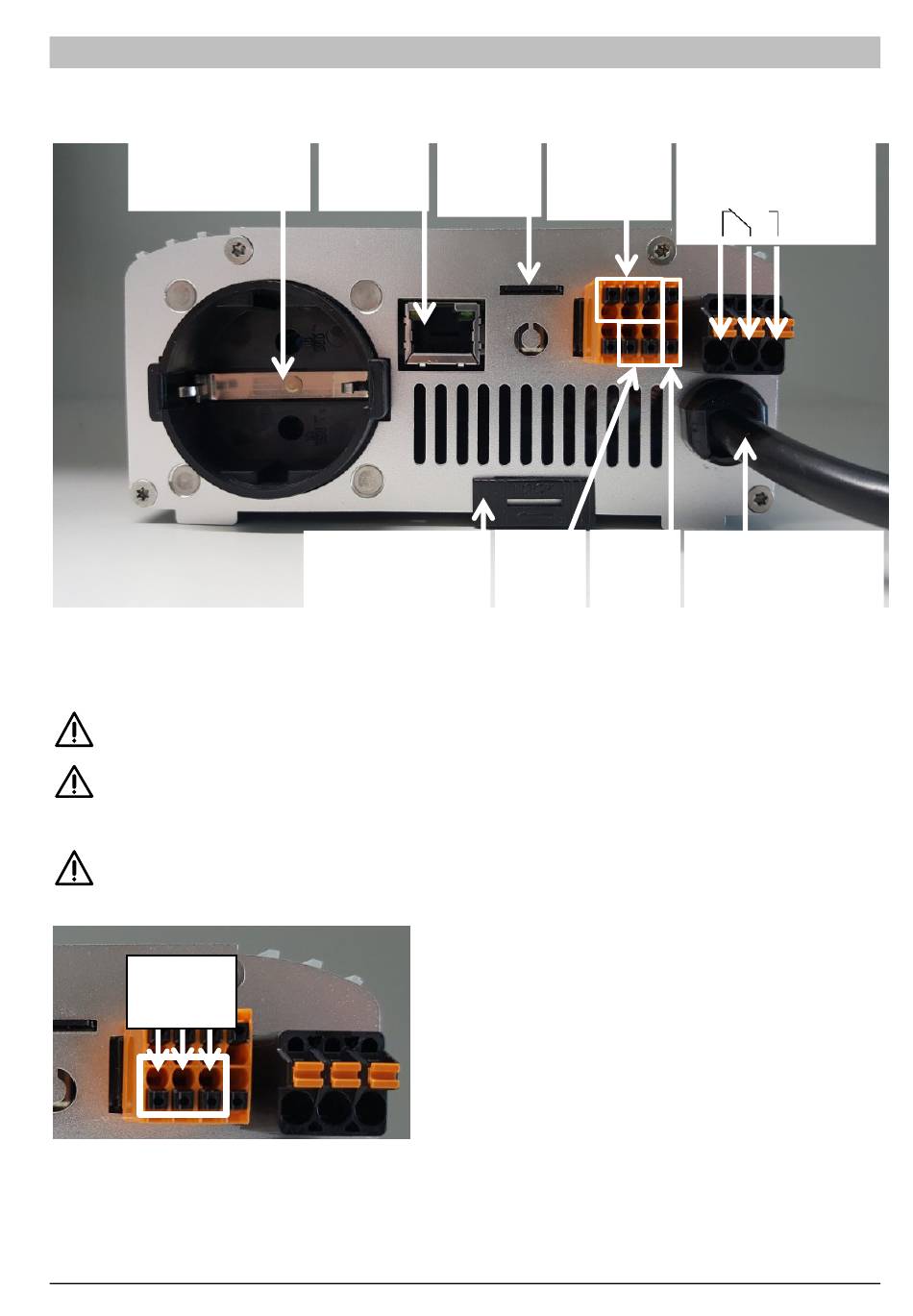

Zone de raccordement

Consommateur
0 – 3.000 W

Commande externe par Modbus RTU

Utilisez un câble à paires torsadées blindées !
Le bus RTU doit être équipé d'une résistance de terminaison de 120 Ohm !
(Non inclus dans le champ d'application)
Le mode de fonctionnement M7 ne peut pas être utilisé pour la commande via Modbus RTU
!
RS485
A GND B
AC•THOR ® Montageanleitung / Assembly Instructions, Version 220216
Ethernet
RJ45
Sortie 0-230 VAC 3000 W max. N'enficher que les charges ohmiques !
Sortie 0-230 VAC 3000 W max. Ne connecter que des charges résistives !
Verrouillage pour
le montage
mural
4
Fente capteurs
de la de
températ
carte
ure
SD
230 VAC, 15 A max
Signal Signal
PWM PWM
S E
Contact de
commutation
16A
NC W NO
47-53 Hz
Raccordement au
secteur à l'aide
d'une fiche Schuko
