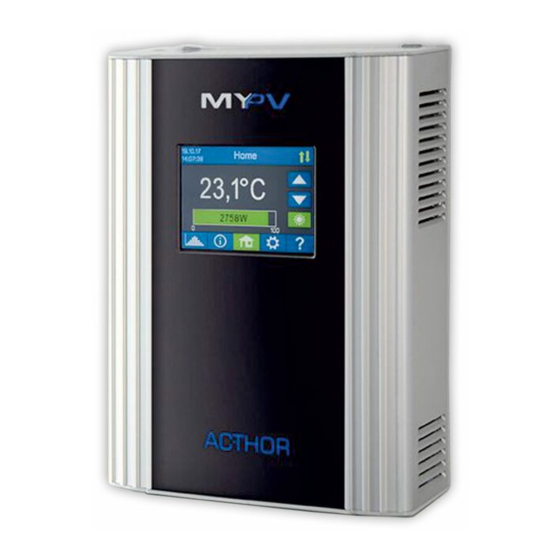

MYPV AC-THOR Anleitung
Mit zcs azzurro
Vorschau ausblenden
Andere Handbücher für AC-THOR:
- Montageanleitung (52 Seiten) ,
- Betriebsanleitung (52 Seiten) ,
- Anleitung zur einbindung (11 Seiten)
Werbung
Quicklinks
AC•THOR / AC•THOR 9s / AC ELWA 2
Sollte der RS485 Kommunikationsanschluss am Wechselrichter noch von anderen
Geräten verwendet werden, so ist die Kommunikation mit my-PV nicht zuverlässig
möglich!
Eine Verbindung mit der AC ELWA-E ist nicht möglich, da diese nicht über Modbus RTU
(RS485) Kommunikation verfügt!
1. Grundeinstellungen am my-PV Gerät
Vor Inbetriebnahme lesen Sie bitte unbedingt die dem Gerät beiliegende Montageanleitung,
sowie die online verfügbare Betriebsanleitung.
Die AC•THOR Betriebsanleitung finden sie hier.
Die AC ELWA 2 Betriebsanleitung finden sie hier.
2. Kommunikation mit ZCS Azzurro (Modbus RTU)
Die Kombination wurde mit der Type ZCS Azzurro 1PH HYD 3600 ZSS HP getestet.
Das my-PV Gerät wird mit dem ZCS Azzurro Wechselrichter direkt per dreipoliger Modbus RTU
Verkabelung verbunden.
Geschirmte verdrillte Leitung verwenden!
RTU Bus mit einem 120 Ohm Abschlusswiderstand versehen!
Bei der Ansteuerung durch Modbus RTU kann beim AC•THOR die Betriebsart M7 nicht
verwendet werden!
AC•THOR / AC ELWA 2 mit ZCS Azzurro, Version 231012
Anleitung zur Kombination von
mit ZCS Azzurro
1
Werbung
Verwandte Anleitungen für MYPV AC-THOR
Inhaltszusammenfassung für MYPV AC-THOR
- Seite 1 Anleitung zur Kombination von AC•THOR / AC•THOR 9s / AC ELWA 2 mit ZCS Azzurro Sollte der RS485 Kommunikationsanschluss am Wechselrichter noch von anderen Geräten verwendet werden, so ist die Kommunikation mit my-PV nicht zuverlässig möglich! Eine Verbindung mit der AC ELWA-E ist nicht möglich, da diese nicht über Modbus RTU (RS485) Kommunikation verfügt! 1.
- Seite 2 Drei Pins am 8-poligen Stecker des AC•THOR sind der Modbus RTU Kommunikationsanschluss. Beim AC•THOR ist der 120 Ohm Abschlusswiderstand nicht im Lieferumfang enthalten! An der AC ELWA 2 ist der Anschluss durch RS485, A, B, GND gekennzeichnet. Bei Ansteuerung durch einen Wechselrichter ist ein Einspeisezähler im System erforderlich. Die Abfrage des Wechselrichters liefert ansonsten keine Daten.
- Seite 3 Anschluss an ZCS Azzurro 1PH HYD 3600 ZSS HP Folgende Informationen und Abbildungen wurden my-PV dankenswerterweise von ZCS Azzurro zur Verfügung gestellt. my-PV kann für die Richtigkeit der Angaben und die Aktualität der Ansichten keine Gewährleistung übernehmen. COM connector: Pins for my-PV (5 = A, 6 = B) AC•THOR / AC ELWA 2 mit ZCS Azzurro, Version 231012...
- Seite 4 4. Information zu anderen Typen von ZCS Azzurro Die Kombination wurde mit der Type ZCS Azzurro 1PH HYD 3600 ZSS HP getestet. Für andere Typen kann die Kompatibilität von my-PV nicht bescheinigt werden! Für diese Type sind die Kommunikationsparameter ab AC•THOR Firmware a0021100, bei der AC ELWA 2 ab Firmware e0000600 voreingestellt.
