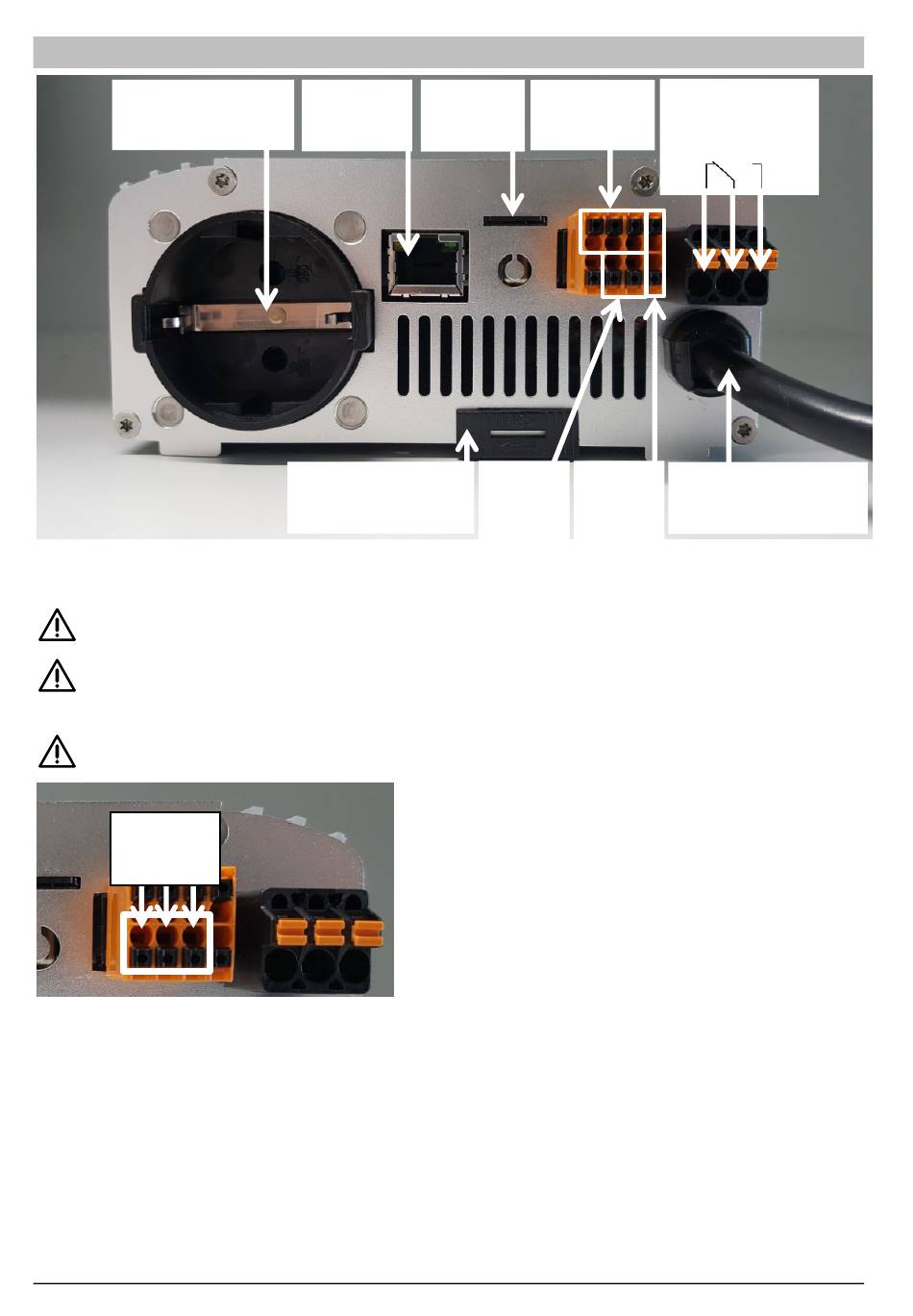

Anschlussbereich

Verbraucher
0 – 3.000 W

Modbus RTU Anschluss

Geschirmte verdrillte Leitung verwenden!
RTU Bus mit einem 120 Ohm Abschlusswiderstand versehen!
(Nicht im Lieferumfang enthalten)
Bei der Ansteuerung durch Modbus RTU kann die Betriebsart M7 nicht verwendet werden!
RS485
A GND B
AC•THOR ® Montageanleitung / Assembly Instructions, Version 220216
Ethernet
RJ45
Ausgang 0-230 VAC 3000 W max. Nur ohmsche Lasten anstecken!
Output 0-230 VAC 3000 W max. Connect only resistive loads!
Verriegelung für
Wandhalterung
SD Card
4 Temp.
Slot Sensoren
PWM PWM
Signal Signal
Out IN
Schaltkontakt
16A
NC W NO
230 VAC, 15 A max
47-53 Hz
Netzanschluss mit
Schuko-Stecker
