Frischluftzufuhr
In einem gut isolierten Haus muss die für die Verbrennung ver-
brauchte Luft ersetzt werden. Dies gilt vor allem für Häuser mit
mechanischer Belüftung. Der Austausch der Luft kann auf ver-
schiedene Weise erfolgen. Das Wichtigste ist, dass die Luft dem
Raum zugeführt wird, in dem der Kaminofen aufgestellt ist. Die
Außenwandkassette muss so dicht am Kaminofen wie möglich ange-
bracht werden und muss verschließbar sein, wenn der Kaminofen
nicht benutzt wird. Pass auf, dass das Ventil der äußeren Wand nicht
versehentlich zugedeckt werden können.
Beim Anschluss die frischluftzufuhr müssen die nationalen und örtli-
chen Bauvorschriften beachtet werden.
Externes Verbrennungsluftsystem /unabhäng-
iger Raumluftbetrieb
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das
externes Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr
durch die Wand bzw. den Boden an.
Das Belüftungsrohr soll mit einer Klappe verschließbar sein, wenn
der Ofen nicht in Gebrauch ist.
•
Belüftungsrohr-Mindest-Ø 100 mm, Maximallänge: 6 m mit
höchstens einem Bogen.
Der Stutzen für externe Verbrennungsluftversorgung befindet sich
lose in der Verpackung.
Bei externer Verbrennungsluftversorgung hinten muss die abmon-
Scan 1010
tierte Abdeckplatte auf dem Loch für Frischluft im Boden montiert
NAVN:
werden.
MATERIALE:
WICHTIG: Wenn der Ofen mit Frischluftzufuhr oder externer
DIMENSION:
Verbrennungsluftversorgung versehen ist, muss das Belüftungsrohr
während des Gebrauchs offen sein!
C:\Working Folder\Designs\Scan 1010\91010036.idw
STI:

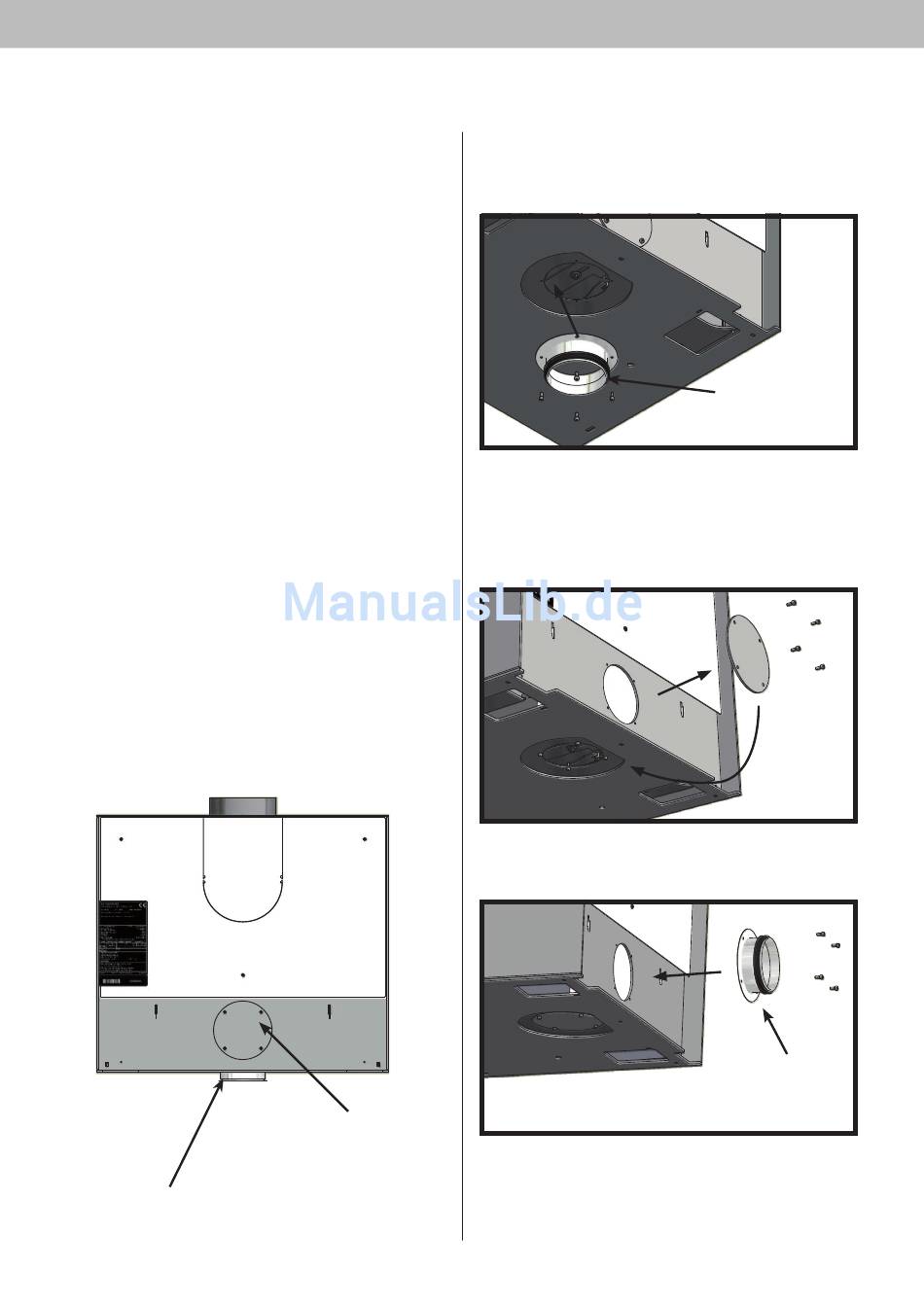

Montage der externen Luftversorgung
Die Abdeckplatte hinten oder unten von der Kassette entfernen.
Externe
Luftversorgung durch
den Boden
M O N TA G E
Frisklfuft bund
EMNE:
Scan 1010
NAVN:
EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 1010\91010037.idw
STI:
Externe
Luftversorgung
hinten in der
Kassette
Scan 1010
NAVN:
EMNE:
MATERIALE:
Montage der externen Luftversorgung
unten in der Kassette.
Die Muffe (Ø 100) montieren.
Montage der externen Luftversorgung
hinten in der Kassette.
Deckel hinten abmontieren und im Boden montieren.
N/A
VÆGT:
N/A
AREAL:
Die Muffe (Ø 100) montieren.
dækplade friskluft
N/A
VÆGT:
N/A
AREAL:
friskstuds bag
N/A
VÆGT:
Muffe Ø100
91010036
TG.NR:
jm
18-08-16
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
91010037
TG.NR:
jm
18-08-16
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Muffe Ø100
91010038
TG.NR:
jm
18-08-16
DATO:
SIGN:
