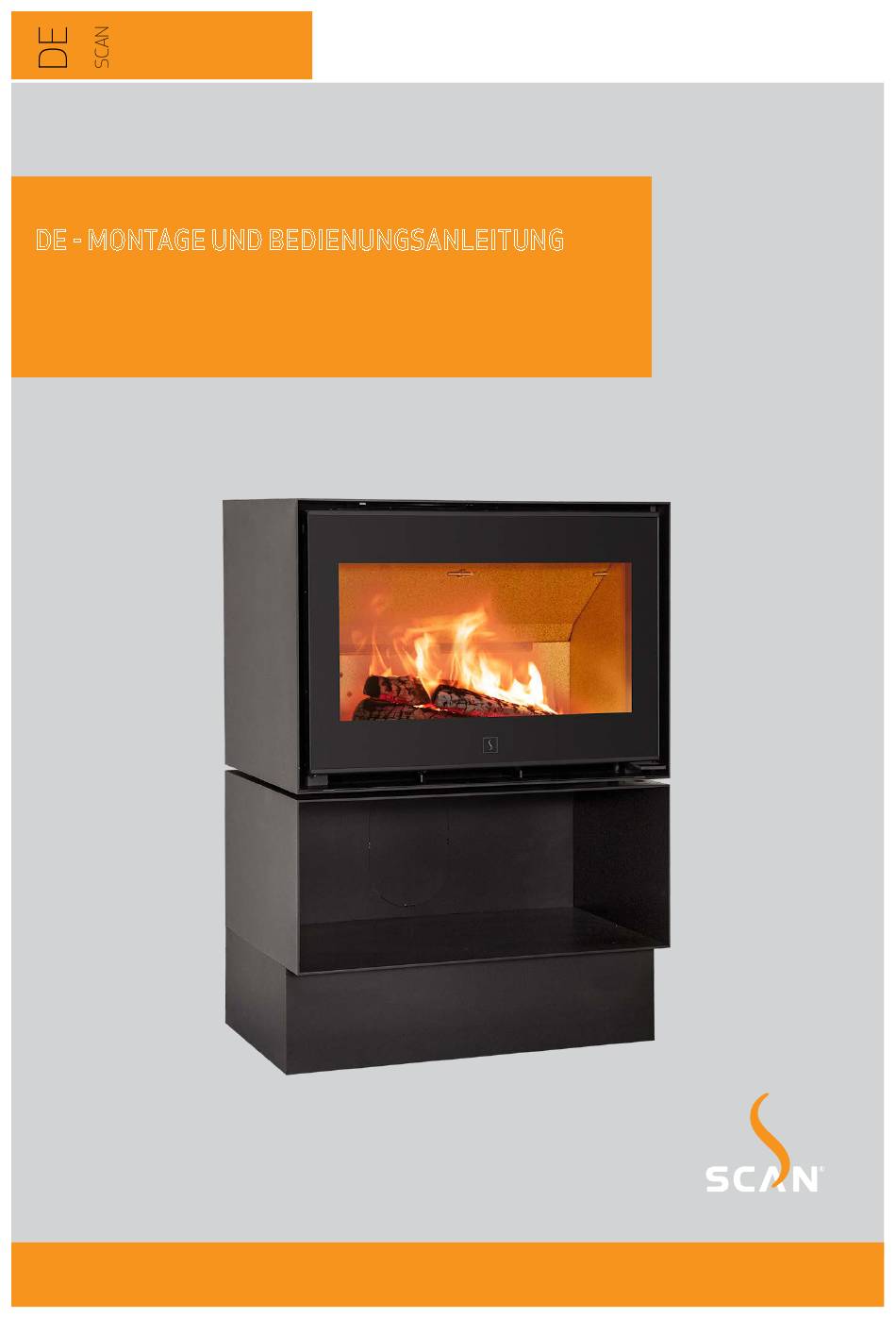

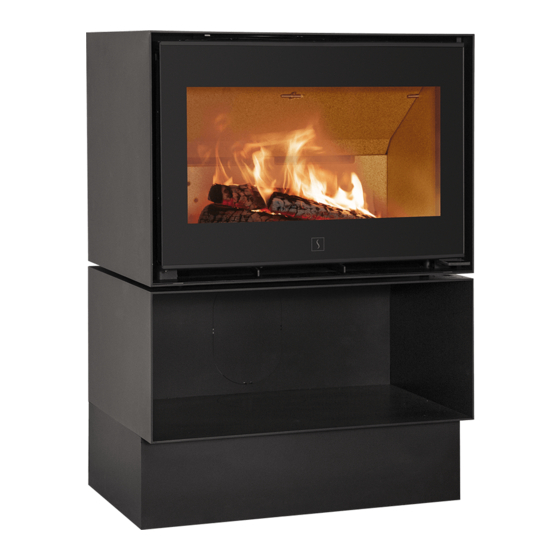

1004-B DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1004-B MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1004-B...
Seite 2
überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 1004-B...
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden.
Senotherm und Bedienungsanleitung des Produkts enthalten ist. Max. Holzscheitlänge Scan 1004-B 65 cm Die Scan 1004-B Serie ist für die Mehrfachbelegung geeignet. Gewicht Scan 1004-B (Keramischer Stein) ca. 177 kg Die Dop-Erklärung finden Sie auf www.scan-stoves.com Gewicht Scan 1004-B (Vermiculite) ca.
Typenschild Scan 1004-B (Vermiculite) PRODUKTREGISTRIERNUMMER Alle Scan Kaminofen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Produktregistriernummer...
3 Stifte Ø6 x 50 mm ¬ Öko-Energielabel ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit den folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden Schaumstoff Zum Recycling bzw.
Schornsteintyp ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Durchmesser von Min.
Verbindung mit einem brennbaren Material verwendet werden. 324,5 324,5 = 10 mm Man darf Holz unter dem Ofen im Modul mit Frischluft und Hitzeschild aufbewahren TRAGEKAPAZITÄT Scan 1003-B Målskitse Scan 1003-B 91003024 NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.:...
Der Kaminofen muss so aufgestellt werden, dass der Ofen, das Rauchrohr und der Schornsteinlauf gereinigt werden können. Min. Min. 140 mm 175 mm Min. Min. 140 mm 175 mm 324,5 324,5 Scan 1003-B Målskitse Scan 1003-B NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.: AREAL:...
TÜRBETÄTIGUNG Die Tür öffnet beim Herunterdrücken des Griffs Die Tür muss ähnlich wie eine Autotür zugeschlagen werden. Den Griff (in horizontaler Position) greifen und die Tür zuschlagen MONTAGE DES RAUCHROHRSTUTZENS Der Kaminofen ist ab Werk für einen oberen Rauchrohrabgang vorbereitet, der Anschlussstutzen kann aber für hinteren Abgang gedreht werden.
Min 939 mm dem Flansch am Rauchrohrstutzen vorhanden sein. Fragen Sie bitte einen Fachmann. Min. 466,5 mm Scan A/S lehnt jede Haftung für die Installation von Wand-Kaminöfen ab. MASSSKIZZEN DER WANDBESCHLÄGE Für die Wandmontage empfehlen wir die Benutzung der mitgelieferten Wandhalterungen.
BITTE BEACHTEN! Eines der beigefügten Typenschilder Großer Wandbeschlag (je nach Wahl der Brennkammerauskleidung) soll nach Demontage des Hitzeschildes auf dem Ofen geklebt werden Scan 1004-B VE Scan 1004-B CS Hitzeschild (Vermiculite) (Keramischer Stein) Erst das Hitzeschild hinten abmontieren. Dies wird nicht beim Wandmodell benutzt Stellschraube ægbeslag...
Im Laufe der Zeit kann die Tür ein bisschen "hängen". Dies kann dadurch behoben werden, dass man die Justierschraube der Tür mittels eines 8 mm Gabelschlüssels nach oben justiert. Die Justierschraube befindet sich oben in der Scharnierseite wie gezeigt. Justering af låge Scan 1003-B 91003037 NAVN: EMNE: TG.NR:...
Ergebnisse liefern ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com...
DAUERBETRIEB Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur zu erzielen. Dies führt zu einer optimalen Nutzung des Kamineinsatzes und Brennstoffs sowie zu einer sauberen Verbrennung. Sie vermeiden so die Ablagerung von Ruß an der Brennkammerverkleidung und Glasscheibe. Im Betrieb darf sich kein Rauch zeigen, nur eine Luftbewegung, die die laufende Verbrennung anzeigt.
DIE FUNKTION DES SCHORNSTEINS Der Schornstein ist der Motor des Kamineinsatzes. Seine Leistung bestimmt, wie gut Ihr Kamineinsatz funktioniert. Der Zug im Schornstein erzeugt Unterdruck im Kamineinsatz. Der Unterdruck zieht den Rauch aus dem Kamineinsatz und führt Luft durch den Verbrennungsluftschieber in den Verbrennungsprozess. Verbrennungsluft wird auch für das Luftspülungssystem benutzt, das die Glasscheibe rußfrei hält.
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen.
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann.
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬...
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben.
